摘要：新摩托车锁具将开锁钥匙变成了一个可以运动、无法简单复制、保密性极强的解锁工具，与普通一字形、U字形、十字形等金属条钥匙相比，该锁具的钥匙互开率呈几何级数量上的降低，具有更好的防盗功能。基于该新型锁具产品的设计与研究，建立了对摩托车防盗系统的控制手段，并通过模拟车辆各种盔窃情况的发生，对整个过程进行了测试，测试结果符合要
    随着现代人类工作和生活节奏的不断加快，出行越来越离不开交通工具，但大多数上班族目前主要还是以自行车、电动车或摩托车等轻型车辆为代步工具。然而，在人们充分享受交通工具带来便利的同时，也为安全存放而烦恼。为了防止车辆被盗，锁具企业也推出了一些新型防盗锁具，主要有U型锁、前叉锁、钢缆锁和链条锁，这些锁具有的是对车辆的车轮进行锁止，如U型锁、钢缆锁、链条锁；有的是对车辆转向件（前叉）进行锁止，如前叉锁等。这些锁具均具有不同程度的缺陷，其中，U型锁和前叉锁需要固定安装点，不仅安装和使用不便，更因是固定安装，特别是U型锁的锁杆外露，使窃贼使用的撬锁工具有了施力点，较易撬坏锁芯打开锁具；而钢缆锁、链条锁虽然不固定使用，撬锁工具无法具有施力点，但裸露在外的钢缆和链条是最大的缺陷，1把大力钳只需数秒钟就可以剪断钢缆和链条，使锁具丧失作用。随着人们防盗意识的不断加强，要求防盗产品在设计上必须有较大的改进和创新。

    1 摩托车锁具的研究
    要想在现有产品上有创新，必须对原锁具的设计原理与结构进行深入了解。圆柱形销栓的弹子锁自发明以来，该结构锁具就在世界上普遍使用，虽然现代弹子锁结构又有新的改进，有双向、三向、四向弹子，母弹子等多种结构，及平面、双面、多面、双排双面、多排多面弹子结构和组合弹子结构，锁具设计师挖空心思也设计了各式各样复杂的弹子锁在世界各地展示其可靠性，但还是多次被各地锁匠挑战开启，但弹子锁的原理仍受重视，美国、北欧、以色列均有公司不断研发新款弹子锁，阻止锁匠把它打开。现代大型锁具公司，亦只是凭创办人发明出一款新式弹子锁的原理，就可以建立跨越全球的业务，足以反应出弹子锁的潜在市场规模。

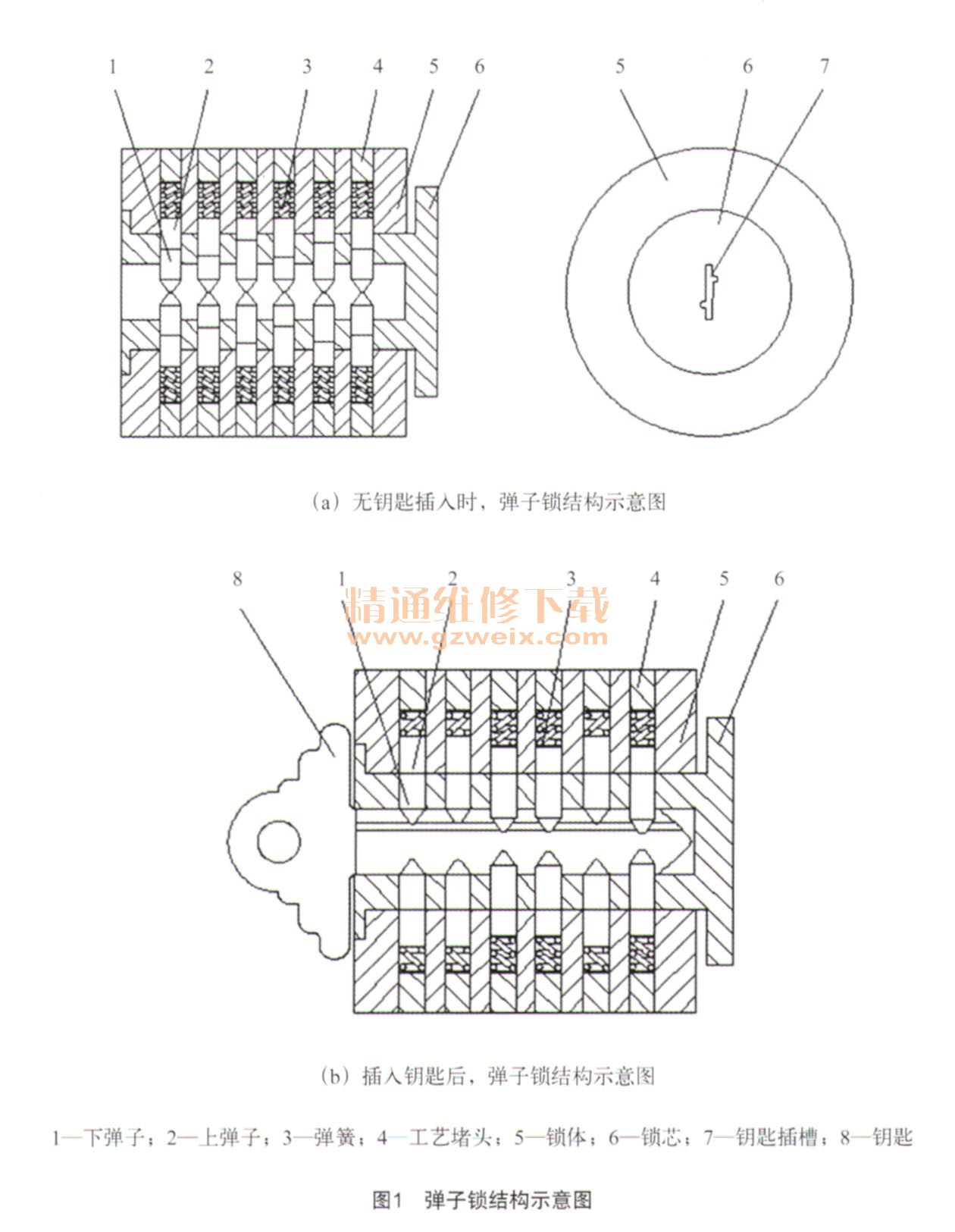

    弹子锁结构示意如图1所示，主要由：1)铜制圆柱形锁芯，转动时可锁上或打开，锁芯分内锁芯和外锁芯，内锁芯是插钥匙的地方；2）铜弹子分内弹子和外弹子，圆柱形，长短不一，装在内外锁芯的圆孔中，一把锁一般有3～5组弹子；3）弹簧，装在外锁芯的圆孔中顶住弹子；4）锁舌，开锁时伸缩的部分，圆柱形内锁芯转动时带动锁舌，挂锁是带动锁“鼻”；5）钥匙，有不同高度的“锯齿”（专业术语为“牙花”），对应不同长度的弹子。

    弹子锁通常在筒式锁内使用，筒式锁中央是一个筒状的洞，内放有筒状锁芯，开启时，锁芯能够旋转。锁芯中间是钥匙槽，当钥匙完全插入时，杠杆把一个栓收入，让锁芯有机会转动；槽的上方有突出部分，防止下弹子（称下弹簧或下珠）掉下，增加开锁难度；锁芯上方有5～6个小洞，成一直线，用来放置长短不一的下弹子；下弹子下方呈球状，让插入的钥匙能够轻松通过。
    每个下弹子的上方是相对应的平头弹子（称上弹簧或上珠），平头弹子由弹簧向下压，简单的锁每个下弹子只配有1个平头弹子；较复杂的锁（可用多条钥匙开启的锁），在下弹子上会有1个以上平头弹子；锁的外壳有数条垂直坑，用来放置平头弹子及弹簧。
    装配弹子锁时，各弹子被弹簧向下压入锁芯，锁芯与外壳相接的地方叫截点。把合适的钥匙插入锁芯后，各弹珠被钥匙的齿推向上，弹珠之间的缝正好全在截点，于是锁芯可以旋转，锁亦能打开；把钥匙拔出后，各弹珠掉下，拦在截点之上，锁芯便不能旋转。有些锁可以用主钥匙开启，这种锁内装有2组平头弹子，形成2个截点，其中1个截点是给主钥匙开启，同一组锁都会一样；另1个截点是每个锁不同，只能用唯一的钥匙来开启。
    当非正常打开弹子锁时，可先用扭力扳手向锁芯施加转动扭力，然后用针状开锁器把锁簧或弹子逐颗向上推，直至全部都与截点对齐。通常，锁芯内弹子不会完完全全成一直线，在扭力下只有其中1颗最受力顶着锁芯，当这颗弹子被推至合适的高度时，锁芯便会再稍为转一丁点，直至被另一弹子销着，当所有弹子高度都对齐时，扭力扳手便可以打开锁。有时开锁匠会先用开锁器在锁内快速大力向外拉，把各弹子向上推，这样，会把部分弹子自动推到合适的高度，以减少开锁的时间。
    有些简单的挂锁只有2～3颗弹子，而且锁芯只需要转1/8圈就能开启，有经验的锁匠可以无需扭力扳手和开锁器，只要用安全别针就能开启；但有些结构良好的弹子锁内有各种特别装置，开锁器难以将弹子推至正确高度。另一种能够非常快速开启弹子锁的方法，是用振动式开锁枪或“撞匙”来推开弹子，2种工具的原理都是一样，在下弹子之下插入工具，并快速向上撞，此时，下弹子会撞向弹子，令上弹子在极短时间内被抛高，只要掌握上、下弹子的瞬间分离，即可把弹子锁打开。此方法可以在无技术训练下，打开大量弹子锁，曾在欧、美、香港地区等地引起关注，为了防止这种开锁方法，有些锁在锁芯内另加1条锁，要以钥匙上适合的坑推开才能旋转。
    正由于弹子锁技术的广泛运用，弹子锁的弊端也越来越明显，主要表现在以下几个方面：1)弹子端部外露且工作行程短，弹子能直接被异物（钢丝钩等）触及，易被技术开启；2）非本锁钥匙都可进入锁芯，易造成借钥匙互开及钥匙齿不等也可互开现象；3）钥匙可随意配制；4）用1把弹子锁钥匙模具，安上锡纸就可以在10s内轻松开锁。
