农用离心式水泵常见故障与排除
来源:农机使用与维修  作者:佚名  2015-11-17 09:06:27

    离心泵是用来输送液体的机械,无论是在工业还是农业中,都是重要设备,其运行状态的好坏直接关系到农业的生产率。农业生产提水灌溉要求扬程高、流量较大,农用离心式水泵较为适合。由于离心式水泵使用、维护、保养技术性、专业性较强,对操作人员技术、文化要求较高,在目前农村劳动力大部分转向城镇务工的情况下,操作人员难以较全面掌握农用离心式水泵相关技术。

    1 电动离心式水泵常见故障
    电动离心式水泵是电动机及水泵联轴制成。启动前先往泵内灌人引水,接通电源后,电动机带动水泵的叶轮高速运转,将引水甩人出水管,这时叶轮中的压强减少,在进水管内形成一定的吸入,使进水阀门打开,不沿进水管进人泵壳,被叶轮甩进水管将水排出。电动离心式水泵的常见故障及检修方法如下:
    (1)电动机不启动。电容器损坏或容量太小,应更换起动电容器;电动机轴被卡死,除锈加润滑油。
    (2)水泵不上水。引水太小,灌水后再启动;进水管或滤网堵塞,应清除堵塞物;水泵实际吸程超过水泵最大允许吸程,应降低水泵安装高度;使用进水管过粗,调换进水
管;进水管路漏气,应拧紧法兰螺栓或更换皮垫。
    (3)水泵出水量不足。水泵实际扬程超过允许扬程,应降低扬程;水泵转速不够,应适当张紧传动带;泵内有杂物,应清除杂物;吸水管配置过大,应调拉吸水管;吸程过
高,应调整吸程;叶轮损坏,应修复或更换叶轮。
    (4)水泵振动或有杂音。泵轴弯曲,校正调直;轴承严重缺油,加润滑油;轴承损坏,应更换;地脚螺母松动,应拧紧;直联传动时两轴中心不对准,应校正两轴中心位置;叶轮平衡性差,应调整或更换叶轮;进水管固定不牢,应固定并拧紧松动的螺杆。
    (5)轴承发热。润滑不足,应加润滑油;传动带太紧,应调整张紧度使之适当;轴承装配不正确,应重新装配;轴心不正,应校正调直;轴承磨损间隙过大,应更换新轴承。
    轴承磨损是农用水泵机械部分比较常见的故障。轴承磨损跑外圆或跑内圆,会使电动机在空载时电流明显增大。稍加负载,电动机便会出现过热现象,若不及时检修,带病继续使用,还有可能导致绕组烧毁。造成轴承损坏的主要原因有使用的轴承型号、规格不对,装配不规则,没有定期加润滑油或加入的润滑油质量不符合要求等,在检修时必须引起高度注意。

    2 离心式水泵故障实例3则
    2.1通电后不能启动,但有“嗡嗡”声
    电动离心式水泵电动机与水泵连接在一起,采用联轴式设计。由于通电后电动机有“嗡嗡”声,可能是电源电压过低、起动电容器的容量减少或电动机轴被卡住而不能转动。
    首先,检测电源电压是否在200 V以上,若基本正常,则按下列顺序进行检修:
    (1)检查起动电容器是否失效。接通电源,用手拨动电动机散热风扇,若电动机能启动运转,则说明起动电容器失效或电容量不够,应更换同型号的起动电容器
    (2)检查电动机转子是否被卡住。通电后,用手拨动电动机散热风扇,若电动机仍不能转动,则可能是电动机转子被卡住,故障一般为轴与轴承之间严重锈死。检修时,先在轴与轴承之间滴几滴煤油,左手握住水泵体,右手用管钳子卡住转子轴,反方向来回活动几次,再用煤油将锈污冲洗干净,并加适当润滑油即可。

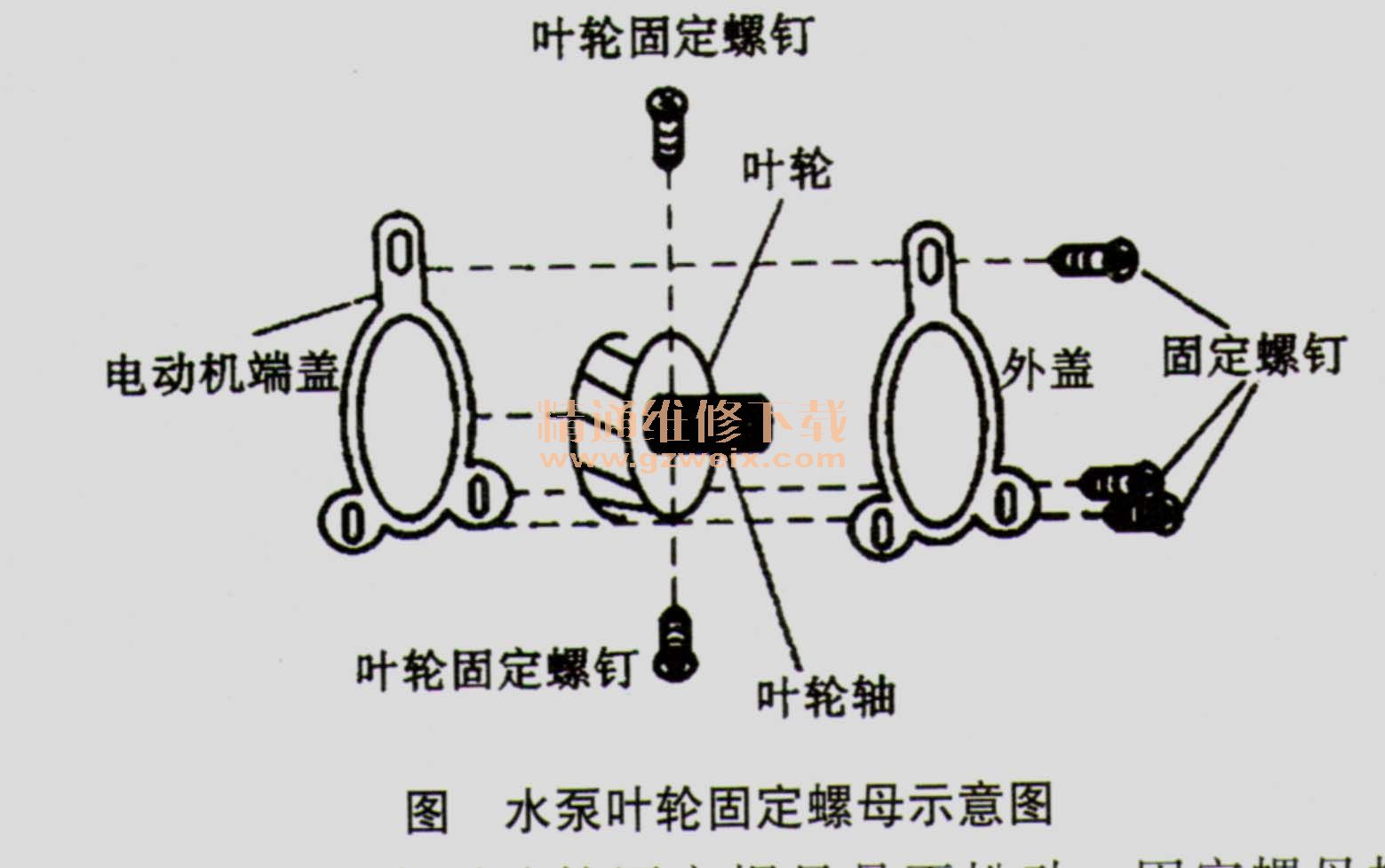

    (3)检查水泵叶轮固定螺母是否松动。固定螺母松动,运转时叶轮沿主轴内移,与泵壳产生摩擦,将转子卡死(如图所示)。检修时,先将叶轮与泵壳的距离调整为3 mm左右,再将螺母拧紧即可。
     2.2工作一段时间后原动力机带不动水泵
    原动力机带不动水泵的故障原因如下:(1)水泵工作一段时间后,由于叶轮与泵壳摩擦厉害或卡住转不动;(2)泵轴弯曲而转不动;(3)填料压得过紧;(4)进水面的水涨得过高,使水泵出水量增加,负荷增大。
    在确认原动力机无故障的前提下,再按以下方法进行检修:(1)检查轴承是否损坏、叶轮与泵壳是否摩擦厉害产生阻力,应更换轴承或叶轮;(2)检查泵轴是否弯曲而导致机、泵轴线不同心,应拆下泵轴调直,并调整泵联轴器,使其同心;(3)检查填料是否压得过紧,可将填料压紧螺母适当拧松,但不能调得过多,防止泄漏;(4)如果涨得过高,而使水泵负荷增加,可关小出水管闸阀,减少出水量,降低轴功率。
    水泵维修中应注意的问题如下:
    (1)电源低于(或高于)额定值10%以上时,电动机容易发热,不仅带不动水泵运转,长时间运转还会造成绕组绝缘损坏。
    (2)三相电压不平衡。如电源的瓷插熔断器虚接,电气控制箱中的交接触器不良,而造成三相不平衡或缺相。
    (3)过载。指水泵出现机械故障而引起电动机过电流。应首先对机泵的轴承进行检查,轴承损坏、轴承跑内圆或跑外圆均可能造成过载。
    (4)拆卸电动机定子绕组应注意以下6点:①不要用明火加热绕组,以免破坏硅钢片之间的绝缘漆;②不要拉坏定子槽口的硅钢片;③拆卸完绕组后定子槽要清理干净;④浸漆前要加热绕组,绝缘漆要浸透,一般应采用两次浸漆;⑤三相电动机的引出线抽头要做好标记;⑥大型电动机在试机时最好采用调压器启动,以确保安全。
    2.3 电动机运转但水泵不出水或出水量减少
    (1)水泵不出水。故障及排除方法:没有灌引水,应加足灌引水;吸水管被杂物堵塞,停机后清除杂物;叶轮被杂物或泥沙打坏,应更换叶轮;吸水管淹没深度不够,导致大
量空气被吸人,应加深吸水管淹没深度。
    (2)水泵出水量不足。故障及排除方法:吸水管淹没深度不够,泵内吸入空气,应重新安放吸水管,加深淹没深度;吸水管连接螺母松动或垫圈损坏,造成漏气、漏水,应
紧固连接螺母,更换密封垫圈;吸水扬程高,应调整吸水扬程或关小水管上的闸阀,减少流量;叶轮被杂物堵塞,应清除杂物;水泵转速不够,应调整传动带的松紧度;密封填料漏气,应旋紧压盖或更换填料;排水扬程过高,应降低排水扬程或关小水管上的闸阀;排水管堵塞或水管安装过长,应清除堵塞物,减少水管长度。

关键词:离心式水泵
