大功率拖拉机后动力输出轴更换装置
来源:农机使用与维修  作者:佚名  2015-03-07 08:16:21

    一、拖拉机后动力输出轴结构的现状
    目前,国内农用轮式拖拉机的后动力输出轴花键规格大部分为固定式,即单一的花键规格输出。当拖拉机后动力输出轴联接不同农具时,需要相应的不同规格的花键联接方式。然而由于拖拉机为传统结构形式,要更换后动力输出轴,就需要拆开后动力输出总成,更换极为不便,且更换成本较高。
    所以在此结构有部分产品采用法兰盘作为连接方式,但无法保证同轴度要求,传递扭矩不足,且体积较大。还有部分国外产品采用盲孔渐开线花键联接,此花键只能采用插齿工艺加工,渐开线花键分度难保证,加工效率低,制造成本较高,不适宜我国农机制造现有国情。上述两种结构都限制了我国大功率轮式拖拉机后动力输出的发展。
    二、大功率拖拉机后动力输出轴更换装置
    为了解决上述技术问题,本文提供一种快速、精准更换拖拉机后动力输出轴的装置。本装置包括联接轴、空心轴及起到轴向定位作用的压盖,拖拉机用户根据不同农具联接需要,不需拆开整个终传动总成来更换动力输出轴,只需拆下压盖,抽出联接轴更换,再装上压盖即可。此种换轴方式简便快捷,易于田间操作,从而提高了拖拉机田间作业效率。

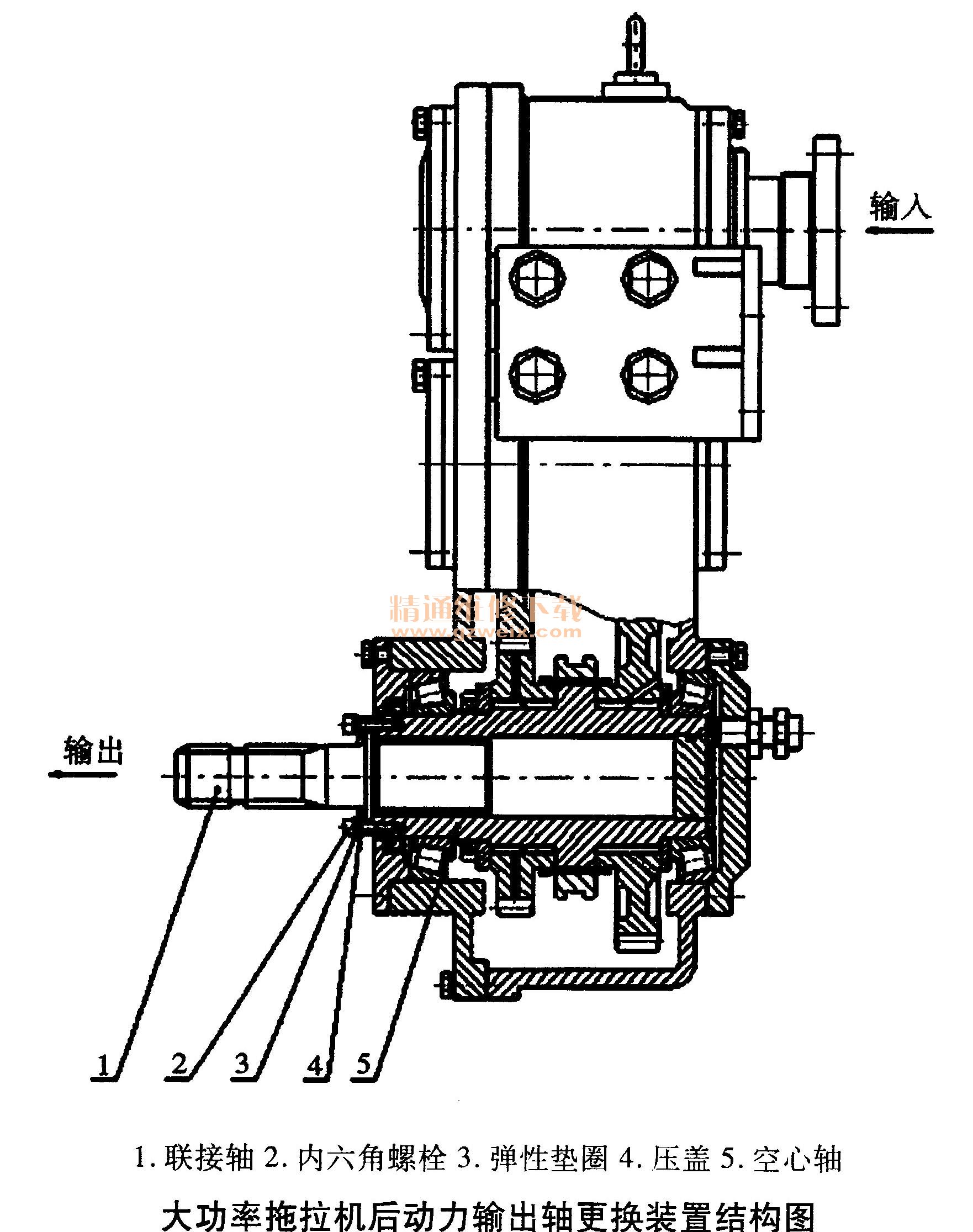

    本装置是通过如下的技术方案来实现的:大功率拖拉机后动力输出轴更换装置如图所示,它包括联接轴1,紧固组件2、3,压盖4,空心轴5。其特征是联接轴1与空心轴5其径向是通过矩形花键配合联接,采用小径定心,空心轴5内花键可采用线切割加工,批量生产后可采用成型拉刀加工,热处理后磨小径,联接轴1与空心轴5相配合的外花键通过花键滚刀加工,热处理后磨键侧、键底;联接轴1与空心轴5轴向定位是通过紧固组件内六角螺栓2、弹性垫圈3和压盖4来实现的。

    三、结语
    本设计方案可达到如下效果:
    1.简化了拖拉机更换后动力输出轴的步骤,降低了更换成本。
    2.联接轴取出方便快捷,便于维修、更换。
    3.联接轴与空心轴采用矩形花键联接,小径定心,定位精度高,提高使用寿命。
    4.花键加工采用通用机床,提高加工效率,降低制造成本。
