（2）夹板拼接

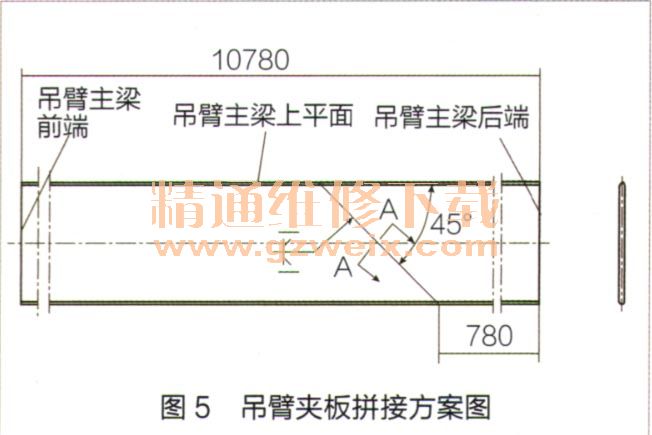

    吊臂夹板（图2中的件2）总长为10780mm（另加焊接收缩余量），由10m长钢板拼接而成，拼接接日处为45°角，如图5所示。由于受力方向的影响，组焊时应注意前、后方向。

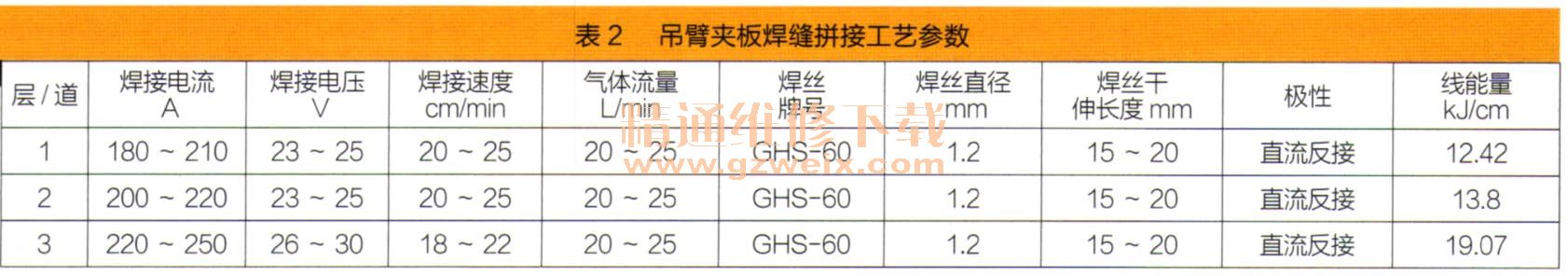

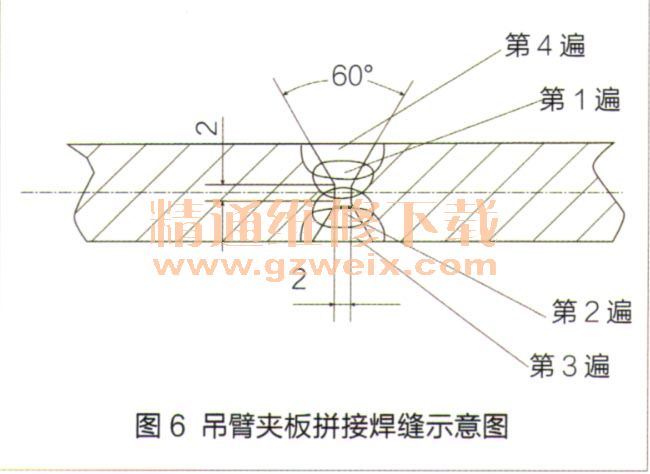

    吊臂夹板拼接焊缝如图6所示，焊接方法为混和气体（80％为Ar、 20％为CO2）保护半自动焊，焊丝为GHS-60（或TH550-NQ- II），吊臂夹板焊缝拼接工艺参数如表2所示。

    该拼接焊缝为关健焊缝，其焊缝强度与母材等同，要求焊缝用超声波探伤，质量等级为I级（GB/T11345-1989），焊缝检查长度为100%。超声波探伤后，将焊缝表面打磨至与母材表面平齐。

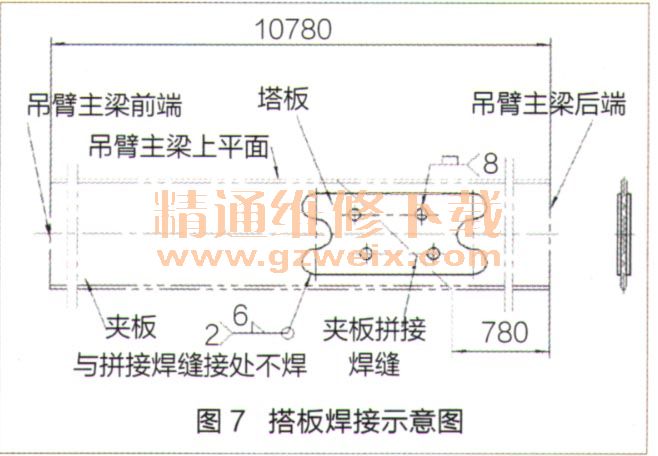

    吊臂夹板拼接完成后，需外敷搭板进行加强，搭板形状及焊接位置如图7所示，搭板中间开孔为塞焊孔，采取双面贴敷焊接方法，焊接时应注意位置及方向。

   （3）组焊主梁

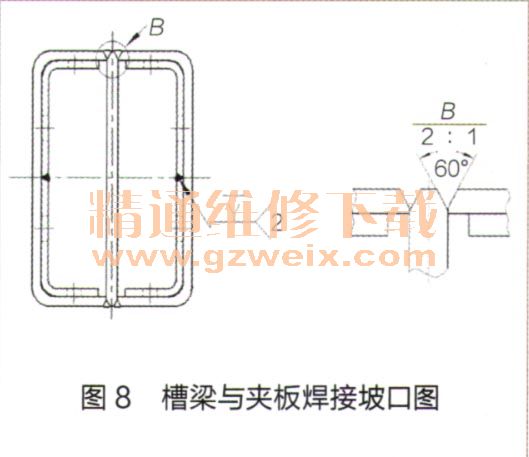

    吊臂槽梁与夹板各自拼接完后要组焊成主梁，槽梁与夹板焊接接口形状如图8所示。主梁的焊接焊缝为关键焊缝，其接头强度与母材等同，其表面质量执行关键焊缝规定，其焊接工艺参数参照吊臂槽梁拼接焊缝上艺。

      11m加长吊臂主梁组焊完后，即可按照常规的组焊工艺，将支腿、立板、护板、顶板、加强梁等各部件进行组焊，形成完整的加长吊臂。经过装机试验及重载试验后，该加长吊臂强度完全符合设计要求，得到客户好评。
