2.  贴片电容器好坏检测实例
    用数字万用表检测贴片电容器的方法如下：
    数字万用表一般都有专门用来测量电容的插孔，遗憾的是贴片电容并没有一对可以插进去的合适引脚，因此只能使用万用表的欧姆挡对其进行粗略的测量。即便如此，测量的结果仍具有一定的说服力。
    1）观察电容器有无明显的物理损坏，如果有则说明电容器已发生损坏，如果没有还需要进一步进行测量。

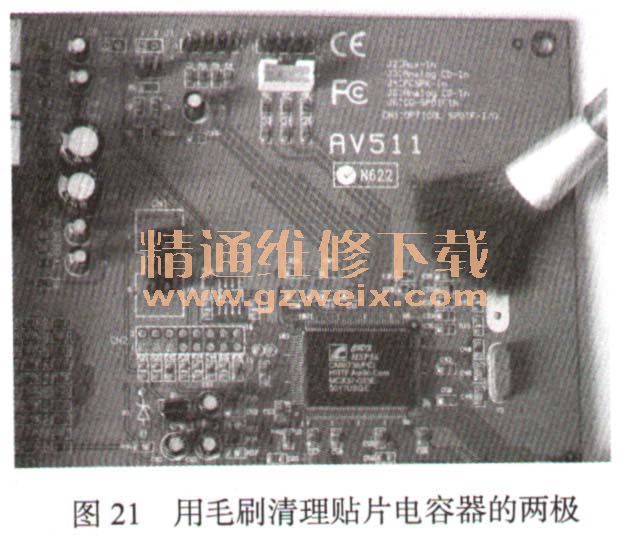

    2）用毛刷将待测贴片电容器的两极清理干净，避免残留在两极的污垢影响测量结果，如图21所示。

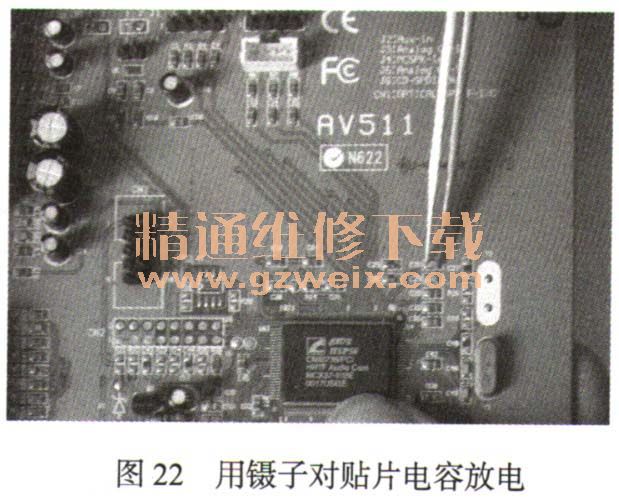

    3）为了测量的精确性，先用镊子对其进行放电，如图22所示。

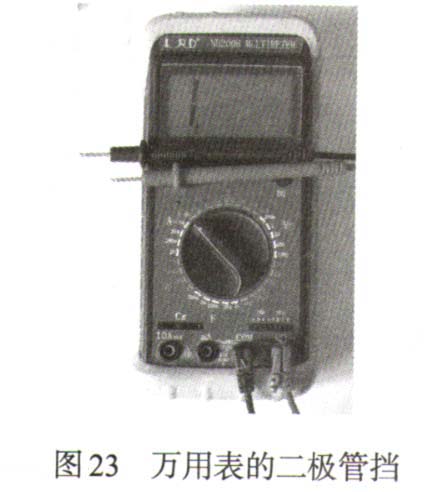

    4）选择数字万用表的二极管挡，如图23所示。将红表笔插在万用表的VΩ孔，黑活笔插在万用表的COM孔。

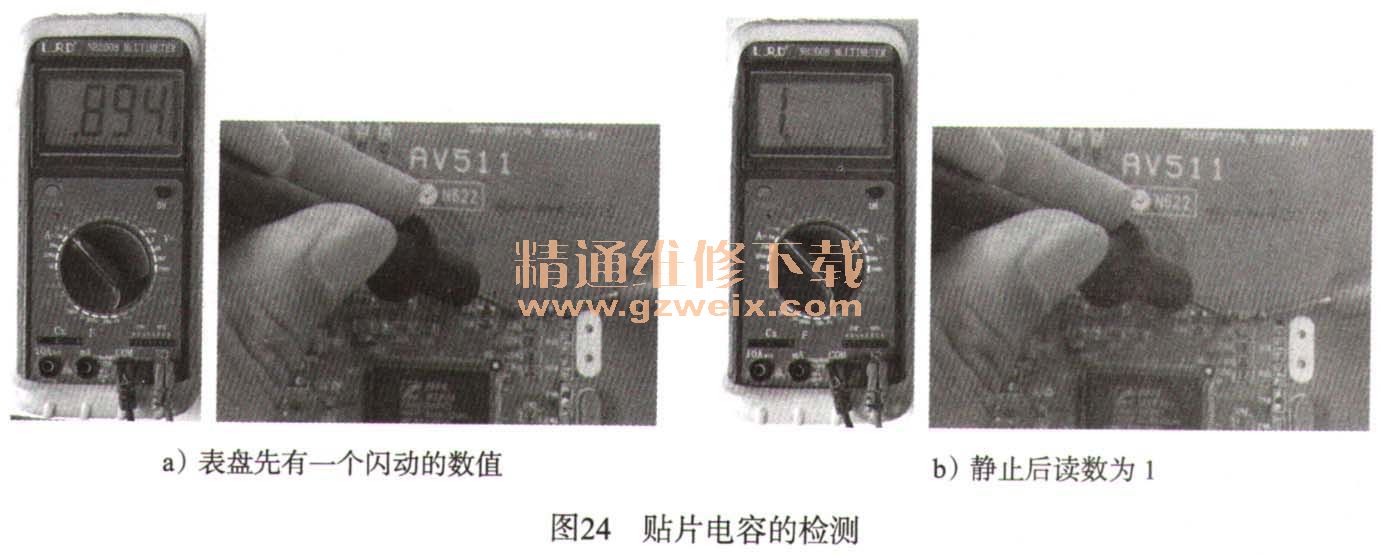

    5）将红、黑表笔分别接在贴片电容器的两极，并观察表盘读数变化，如图24所示。

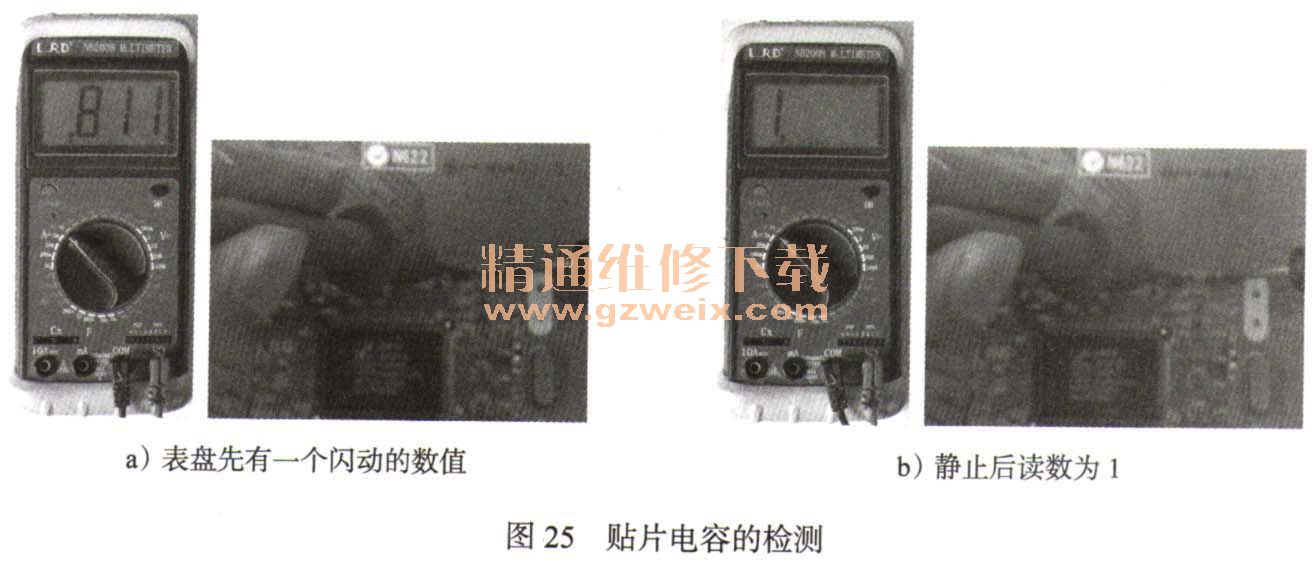

    6）交换两表笔再测一次，注意观察表盘读数变化，如图25所示。

    两次测量数字表均先有一个闪动的数值，而后变为1，即阻值为无穷大，所以该电容器基本正常。如果用上述方法检测，万用表始终显示一个固定的阻值，说明电容器存在漏电现象；如果万用表始终显示“000”，说明电容器内部发生短路；如果始终显示“1.”（不存在闪动数值，直接为1.），说明电容器内部极间已发生断路。
