苹果5S智能手机充电电路原理与故障检修解析
来源:本站整理  作者:佚名  2015-12-15 09:38:06

    苹果5S手机的维修量相对较高,并且维修的价格也相当的可观,但在实际的维修当中,真正能够吃透该机电路原理,熟练维修的同行入士确实不多,经常出现在维修时引发新的故障,本文就从其充电电路原理图(跟苹果4或5代手机的充电电路有所不同)来进行分析,解决在维修中遇到的问题。
    苹果5S手机的整机供电不同于其他品牌手机,整机的供电分为机内供电与机外供电,机内供电是由锂电池提供,机外的供电由USB接口输入。USB接口输入的供电,可对机内电池充电和直接供电。
    苹果5S手机的机内铿电池供电有三种信号接口电路:PP_ BATT_ VCC(电池正极)、AP_BI _BATTERY_ SWI_ CONN(电池电量检测)、GND(电池负极)。机内的电池供电输入要分为PP_ BATT_ VCC的输入与电池电量的检测电路的输入。机内电池供电的PP_ BATT_ VCC输入,它又是由PP_BATT_ VCC的直接输入与经过PP_ BATT_ VCC的转换电路转换成其他供电信号后共同来完成给机内电池正极的输入供电。在苹果5S手机中充电故障主要表现为不充电(接充电器无反应)、假充电(显示充电但充不进),常见的故障点有以下五个方面:
    第一:尾插J7接触不良或损坏。
    第二:充电控制管(开关)Q2虚焊或损坏。
    第三:充电过流保护IC(开关)U2损坏或虚焊。
    第四:电源管理芯片U7虚焊或损坏。
    第五:应用CPU(中央处理器)U1虚焊或损坏或主板断线。
    下面着重解析苹果5S手机的充电电路原理,同时结合本入的维修实践,浅谈该机充电电路常见故障的检修方法。主要目的是能对同行朋友在同类手机故障的维修当中起到举一反三之、触类旁通之效果。

    一、苹果5S手机充电电路元件组成及电路结构

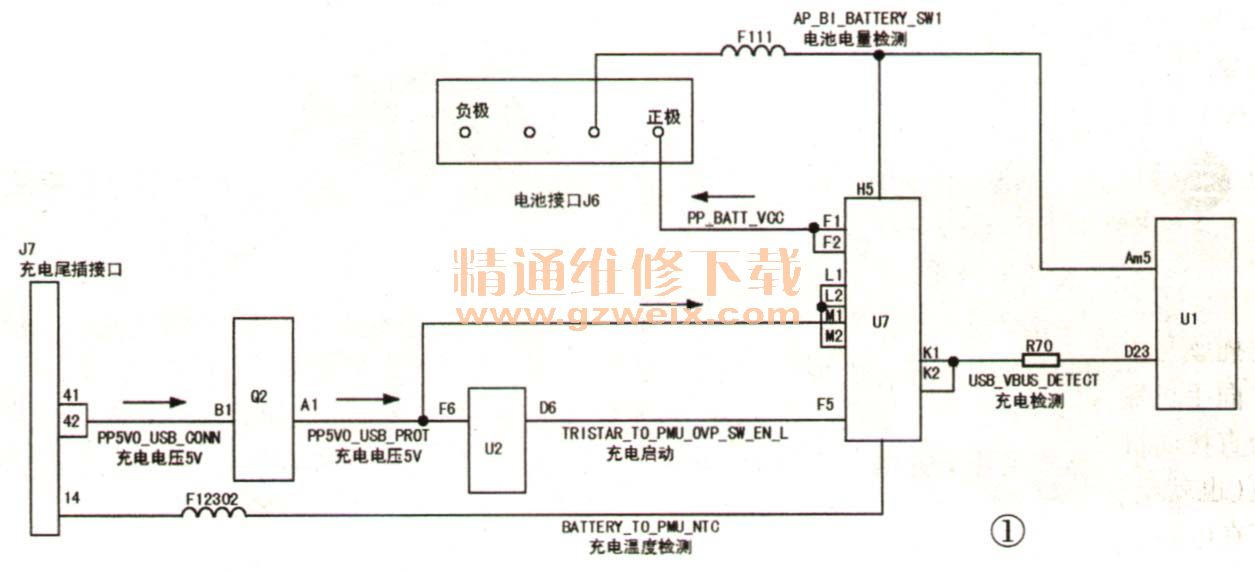

    苹果5S手机充电电路主要由电池接口J6、尾插座J7、充电控制管(Q2)、充电过流保护开关IC(U2)、主电源管理IC(U7)、应用CPU(中央处理器)U1以及外围相关元件组成,如图1所示。

    二、电池电量与温度检测电路原理和故障剖析
    电池电量检测电路是由电源管理芯片U7和中央处理器U1共同来完成检测的,而电池温度检测电路是由电源管理芯片U7单独来完成检测的。
    1.电池电量检测原理
    电池电量检测信号(AP_BI _BATTERY_SWI CONN—电池软中断指令),它是从电池接口座J6的③脚经过电感FL11滤波后送入电源管理芯片U7的H5脚,如图2所示。

    2.电池温度检测原理
    电池温度检测信号BATTERY_NTC_CONN是从充电尾插接口J7的14脚经过电感FL2302滤波后转换成BATTERY_TO_PMU_ NTC送入电源管理芯片U7的N3脚。
    3.电池电量与温度检测正常判断
    电池电量与温度检测正常的手机,开机之后都可以在电池接口座J6的③脚测到1.8V的信号电平,如果此信号电平值过低,那么它们将会给手机产生以下几方面的故障。
(1)充电不能达到饱和值,故障手机显示正在充电,但并未对电池充入电量。
(2)故障手机无电池电量显示。
(3)故障手机总是出现USB标志提示。
若手机出现以上的几种故障表现,通常造成的原因都是电源管理芯片U7或CPU(中央处理器)U1虚焊或损坏。
    4.电池电量与温度检测的测试点
   电池电量检测的测试点是电容C279(电压为1.8V),电池温度检测的测试点是电容TP5(电压为1.8V),如图3所示。

    三、机外的USB供电输入电路原理和故障分析
机外的USB供电输入是通过尾插座与内联排线,由接口内联座J7向手机输入供电的,它的供电分为直接向机内供电和给机内电池供电(也就给机内电池充电)两种,我们在电路的分析上也要分开理解。
    1.  USB的接口电路原理
USB外部供电输入是由内联座J7接口座的41、42脚输入。机外供电输入信号是PP5V0_USB_CONN信号,如图4所示。

    2.外部供电输入开关控制电路原理
    电子开关管Q2是增强型P沟道的场效应管,当机外的USB供电信号PP5V0_USB_CONN输入后通过外部供电开关管Q2的B1和A2、B2。脚后变成PP5V0_USB_PROT信号送到电源管理芯片U7的L1、L2、M1、M2脚,此时电源检测到外部的供电输入,从而启动外部供电开机,如图5所示。
