智能手机的射频电路主要处理手机的射频信号，它主要负责接收和发射信号，是实现手机间相互通信的关键电路。
    一、射频电路的组成部件
    智能手机的射频电路在智能手机的主控电路板中，由于智能手机电路板设计不同，射频电路的位置也不相同。一般来说，射频电路由一个射频芯片和外围电路元件组成。

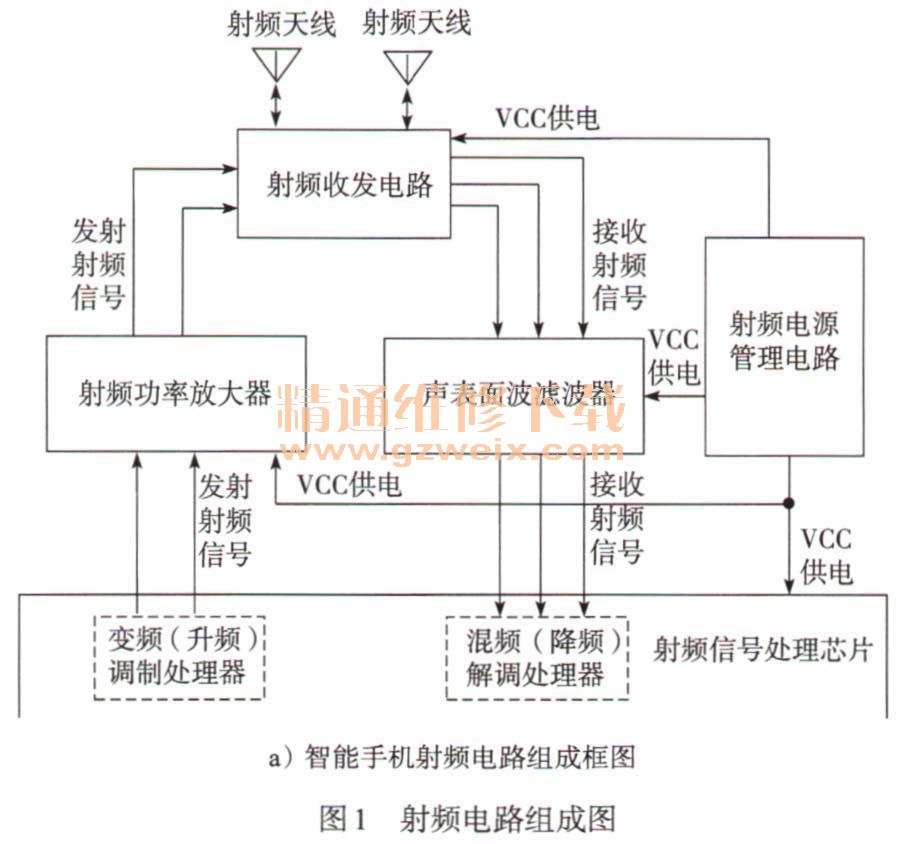

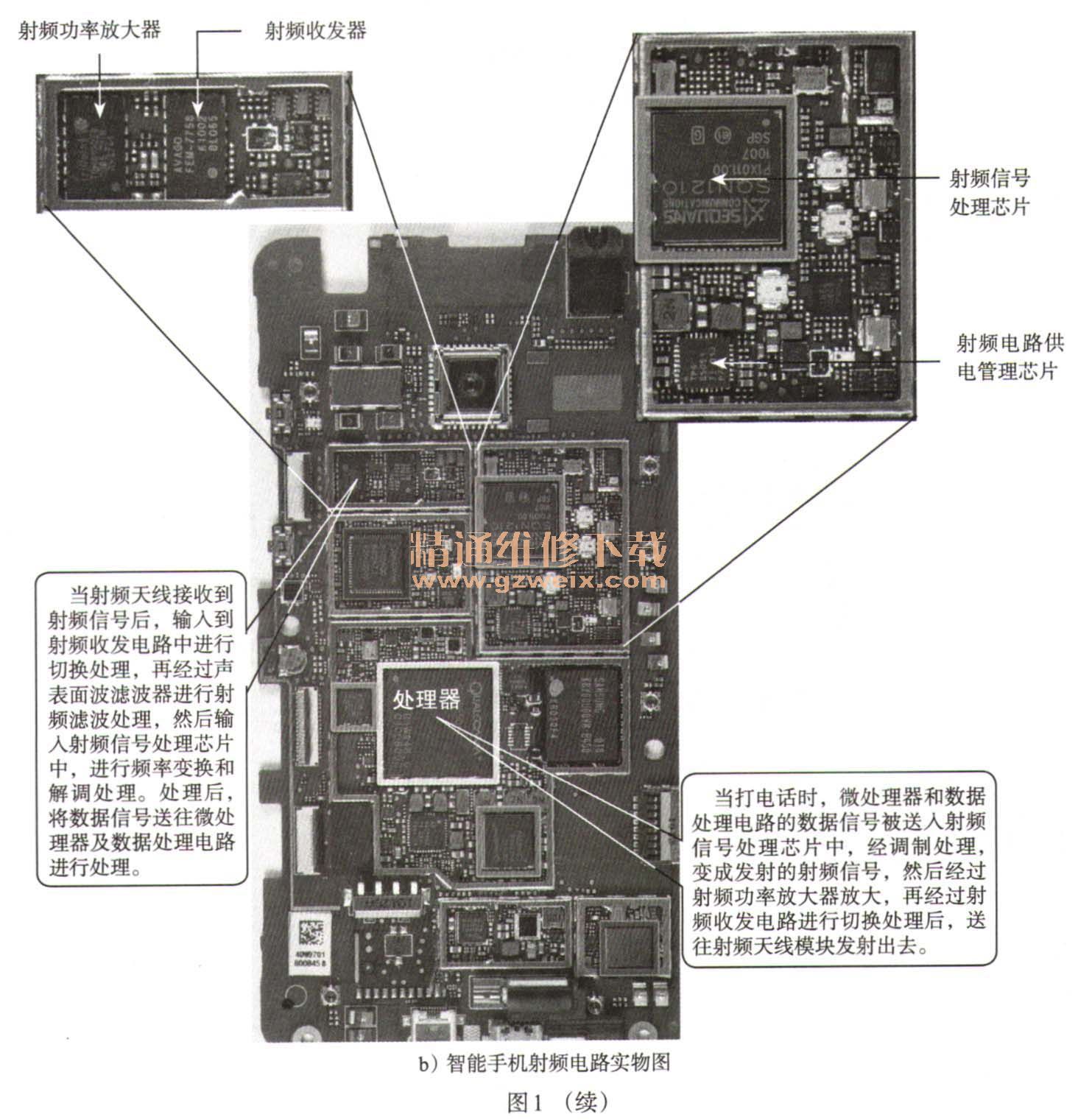

    从电路结构上来看，智能手机射频电路主要由射频天线、射频收发电路、射频功率放大器、射频电源管理电路、射频信号处理电路等电路组成。如图1所示为智能手机射频电路组成框图及实物图。从图中可以看出，射频信号处理芯片是射频电路的核心。



    其中，射频天线主要用来接收和发送射频信号，它主要由能辐射和感应电磁能的金属导体制成。
    射频收发电路主要用来接收和发射射频信号，在智能手机接听或拨打电话的过程中，进行信号的收/发。
    射频电源管理电路主要用来为射频电路中的元器件提供工作电压。
    射频功率放大器主要用来放大待发射的信号。
    射频信号处理芯片主要用来处理射频信号，将接收来的射频信号进行混频和解调处理。在发生信号时，将发送的数据信号变成射频信号，发送给射频功率放大器处理。
    【提示】在工作时，为防止射频天线相互干扰，需要由控制信号完成接收和发射的分离，控制信号来自基带处理器的RX  EN（接收启动）和TE  EN（发射启动）信号。
