二、 应用处理器电路
    2.1  A8处理器
    在iPhone 6 Plus手机中，A8处理器第一次采用20nm工艺制造的移动处理器，这是苹果第一次使用最先进的半导体工艺，这也是是苹果第一次使用非三星工厂代工，当然也是第一次使用台积电代工。
    A8的内存子系统基本没变，只有一些细微的调整，SRAM缓存依然存在，继续同时为CPU、GPU服务（可视为三级缓存），容量还是4MB，而内存控制器还是支持LPDDR3-1600。
    A8 CPU部分面积约12.2mm平方，相比于A7 17.1mm平方缩小了29%，也就是说在塞入了更多晶体管后，苹果凭借更新的工艺，反而减小了CPU所占面积。
    A8处理器如图12所示。

    2.2  振动器电路
    在iPhone 6 Plus手机中，采用了线性振动器，而不是iPhone 5S使用的回转式振动器（偏心轮动马达），iPhone 4、手机也使用的线性振动器，是扁平圆形的。而iPhone 6 Plus的线性振动器则是矩形的。

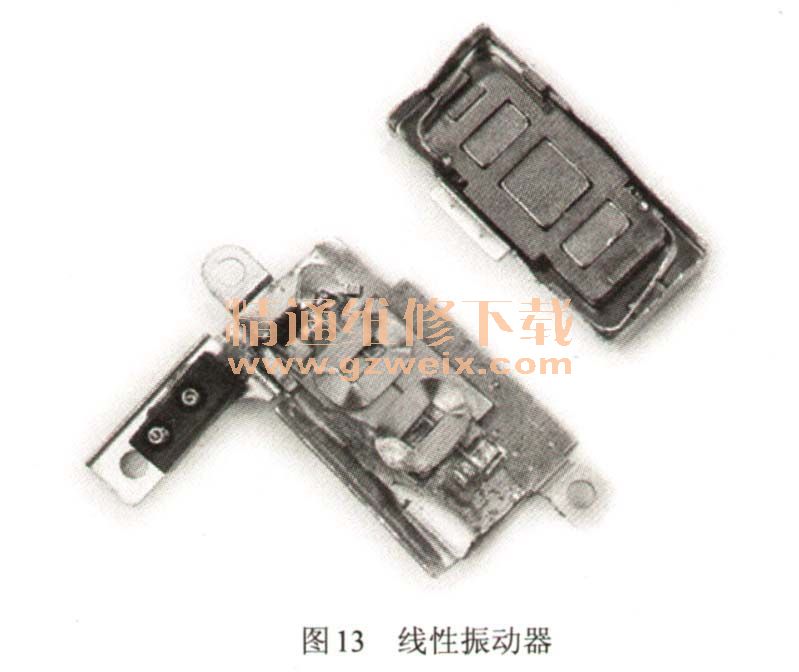

     iPhone 6 Plus手机的线性振动器如图13所示。

     iPhone 6 Plus手机的线性振动器是松下公司的专利，这里摘取了该专利的部分内容如下，一种线性振动马达包括：定子，设置有永久磁铁和包括绕组的电磁铁中的一个；振动器，设置有永久磁铁和电磁铁中的另一个，并被弹簧支撑为能振动；运动检测单元，检测振动器的振幅；控制输出单元，基于运动检测单元的输出给电磁铁的绕组提供电力，以产生振动器的振动；可再充电电池，提供电力给控制输出单元；供电单元，提供电力给可再充电电池，该供电单元利用与向绕组供电同步的定时用间歇模式提供电力，使间歇供电的定时与向绕组供电的定时同步；该供电单元通过改变从其输出的脉冲宽度或脉冲电压幅度来改变从其供应的电力量。由此，可防止由可再充电电池电压之差导致的振幅变化，由此防止振幅波动和嗡嗡噪声。
    在iPhone 6 Plus手机中，使用了U1400作为振动器驱动芯片，供电电压PP＿BATT＿VCC送到振动器驱动芯片U1400的C2脚，应用处理器通过I2C总线控制U1400的工作，应用处理器通过VIBE＿EN信号控制U1400启动。U1400的B1脚为中断/触发脚。线性振动器的驱动信号从U1400的A3、C3脚输出。振动器原理图如图14所示。

     2.3  充电电路
    在iPhone 6 Plus手机中，充电电路使用了单独的充电管理芯片U1401，充电管理芯片U1401配合电源管理芯片U1202 及 USB控制器U1700共同完成了充电任务。
    充电电压PP5V0＿USB送到充电管理芯片U1401的A5、B5、C5、D5、E5脚，充电管理芯片U1401输出中断信号CHG＿TO＿PMU＿INT＿L至电源管理芯片U1202。同时输出USB检测信号USB＿VBUS＿DETECT至应用处理器。应  用处理器通过I2C总线AP＿BI＿I2C1 SDA、AP＿TO＿ I2C1＿SCL对充电管理芯片U1401进行控制。
    充电电压从充电管理芯片U1401的A1、B1、C1、D1输出PP BATT VCC电压送至电池，对电池进行充电，如图15所示。

    充电电压PP5V0USB送到Q402的3脚，然后经过充电检测管Q402送到USB控制器U1700的F6脚。在应急维修的时候Q402可以短接2、3脚，如图15所示。
    充电管理芯片U1401内部集成了限压电路、充电控制电路，与原来的iPhone 5S手机相比，性能有很大地提高，如图16所示。
