详解潍柴发动机故障诊断软件

来源：本站整理作者：佚名 2013-07-02 13:13:17

5）连接设备，如图22所示，先将电脑与车辆诊断口连接，保证红灯亮起。然后再与诊断工具连接使绿灯亮起，才能正常使用。

2．进入系统
系统操作界面如图23所示。

    3．故障诊断软件的使用

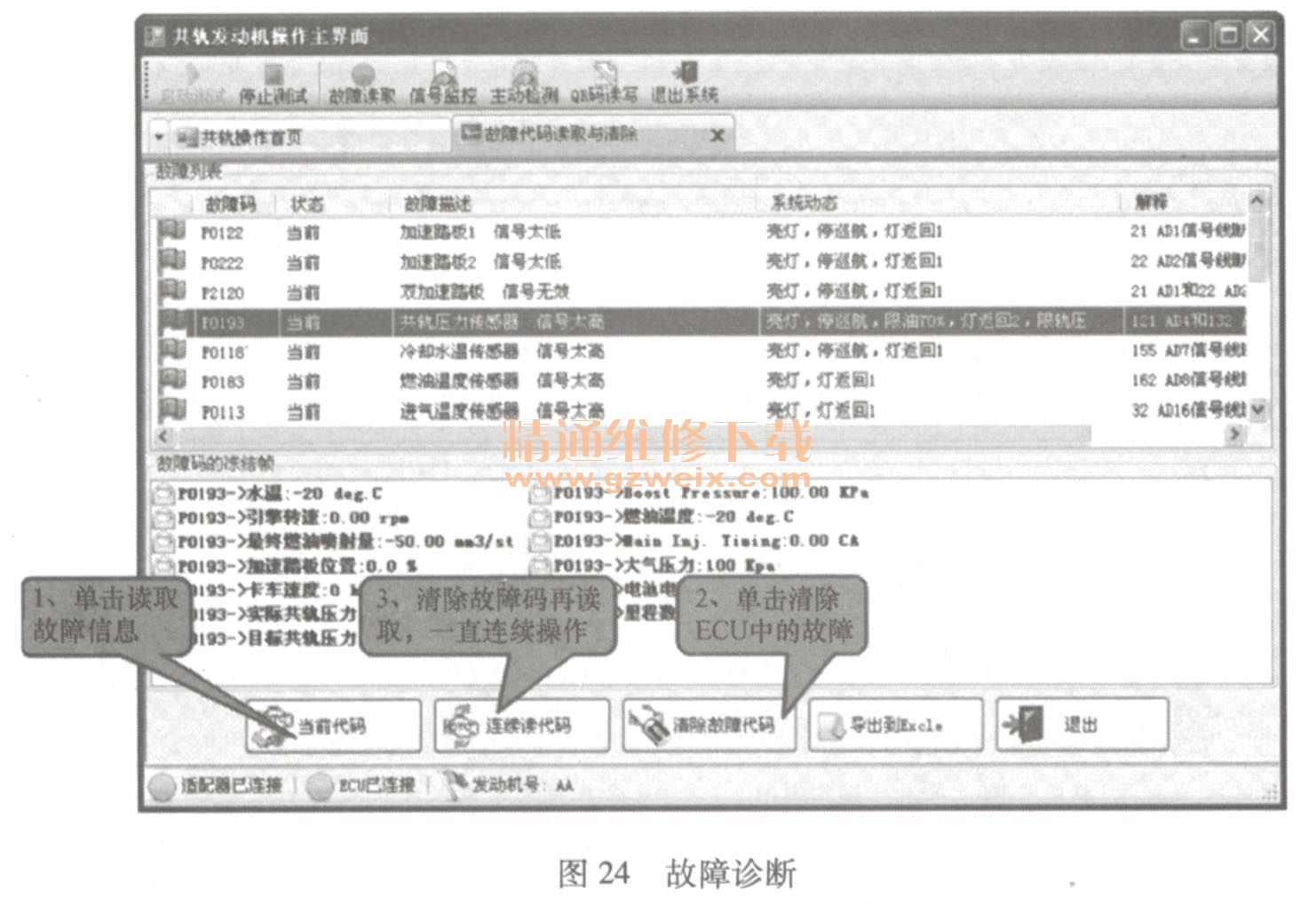

    （1）故障诊断可以将共轨发动机ECU的所有报警故障读出并显示，如图24所示。

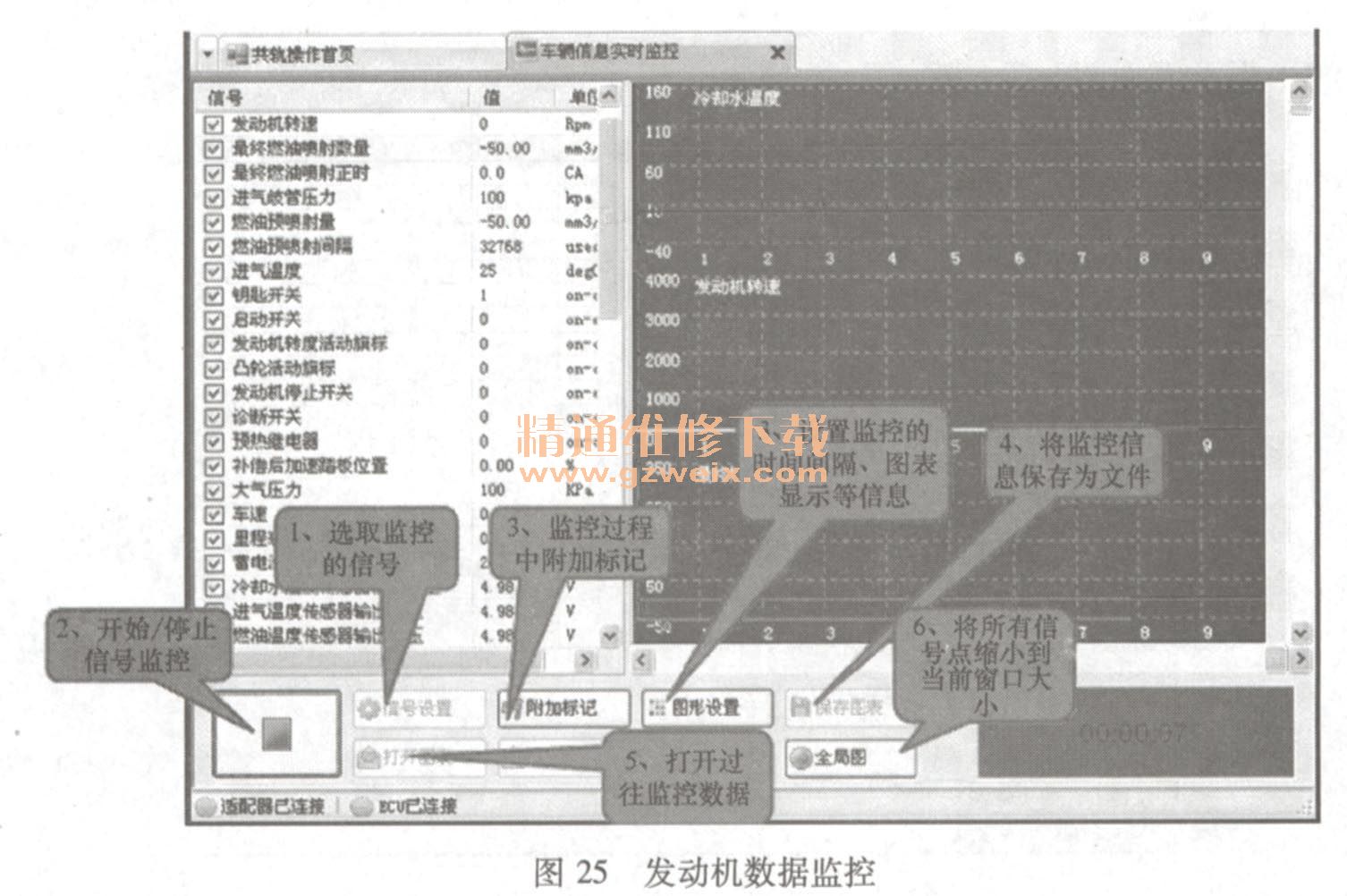

    （2）发动机数据监控可以将发动机运行数据进行实时监控并进行绘图显示，同时保存采集到的数据。这个功能非常重要，因为有些非电器故障ECU是不能进行诊断和报警的。只有通过数据监控和分析才能发现故障，如图25所示。

    （3）发动机参数写入喷油器QR码，最新的ECU程序还可以写入是否带电加热PTO最高最低转速等参数，如图26所示。

    （4）发动机主动测试可以通过软件控制各缸逐一停缸的方法来判断哪一缸是否有停油现象发生，如图27所示。

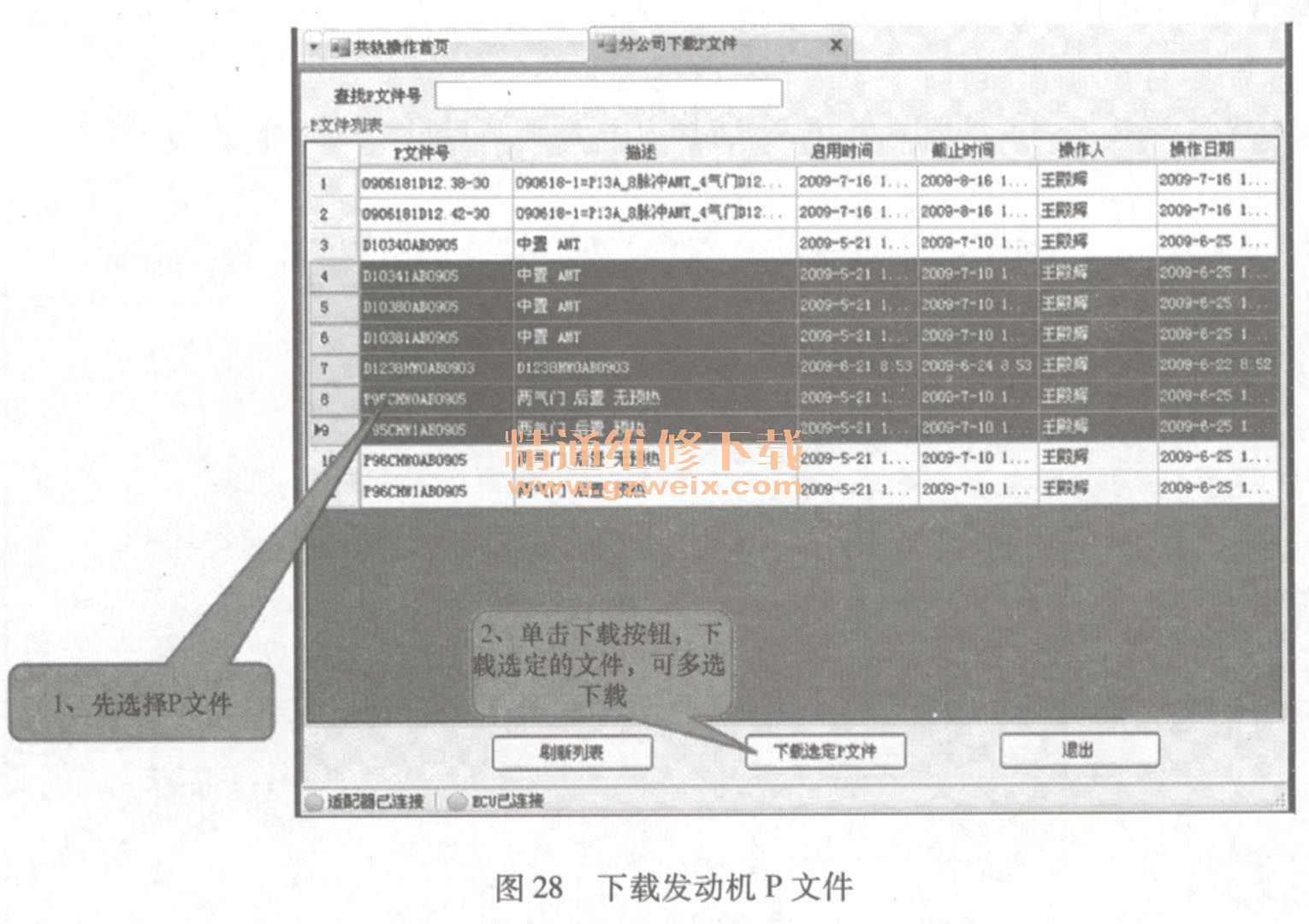

    （5）下载发动机P文件如图28所示。

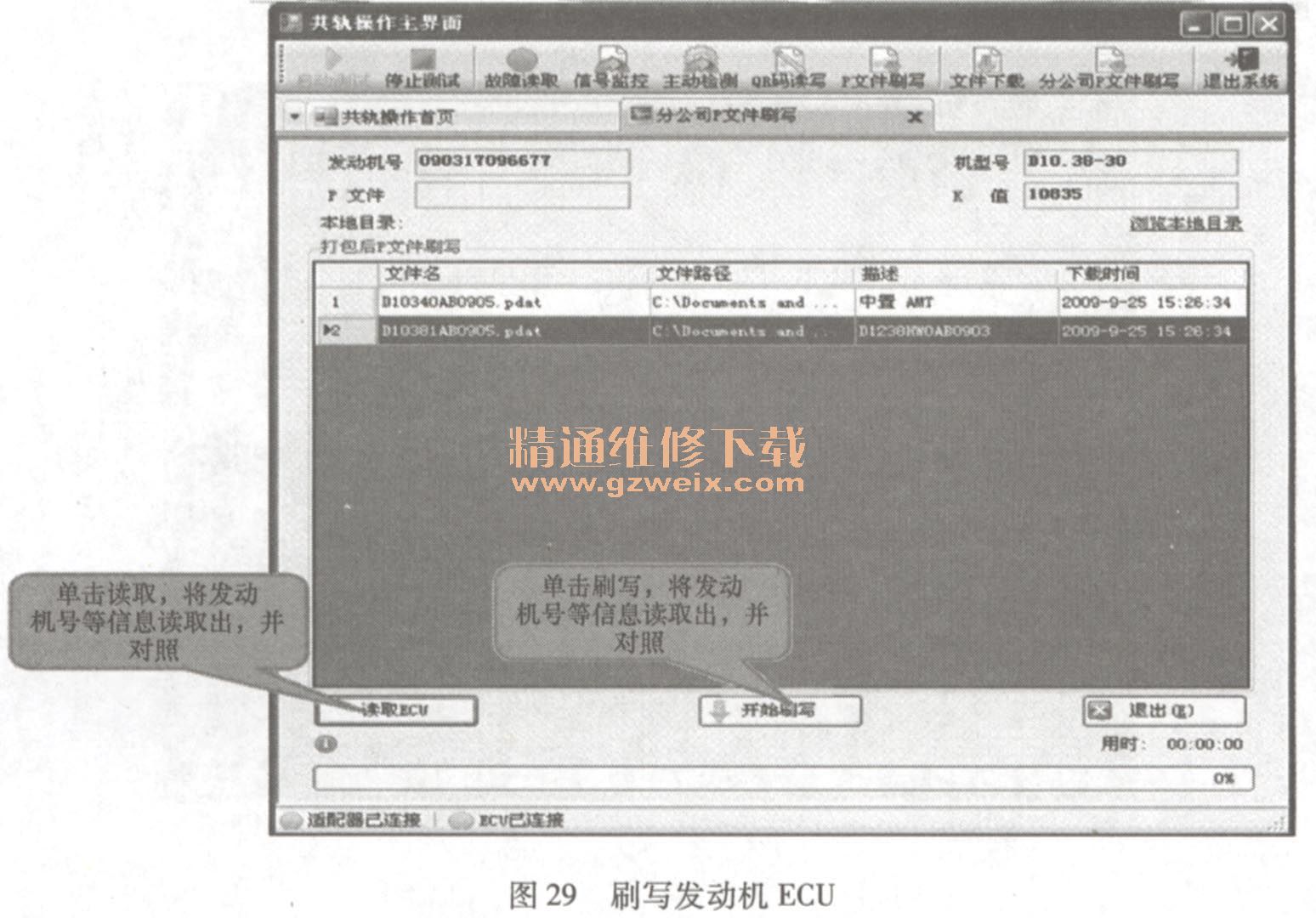

    （6）刷写发动机ECU可以对发动机ECU内部的软件进行刷写改动，如图29所示。
