二、高压共轨发动机故障诊断软件
共轨发动机故障诊断软件的种类很多，在这里以中国重型汽车集团有限公司提供的E012009诊断软件为例，来说明诊断软件的安装、设置与使用。
E012009故障诊断软件是一种（共轨发动机ECU, EGR ECU, AMT ECU, ABS ECU,仪表CBCU, SCR ECU）六合一诊断软件，这里只叙述共轨发动机ECU部分。
1．故障诊断软件的下载与安装
1）首先下载适配器驱动程序与E012009软件，下载下来后显示为压缩文件，请解压该文件包。
驱动下载地址：http：//www. cnhtcerp. com/soft/eol2009/eoldrivers2000XP. zip
程序下载地址：http ; //www. cnhtcerp. com/soft/eol2009/eol_ fgs. zip

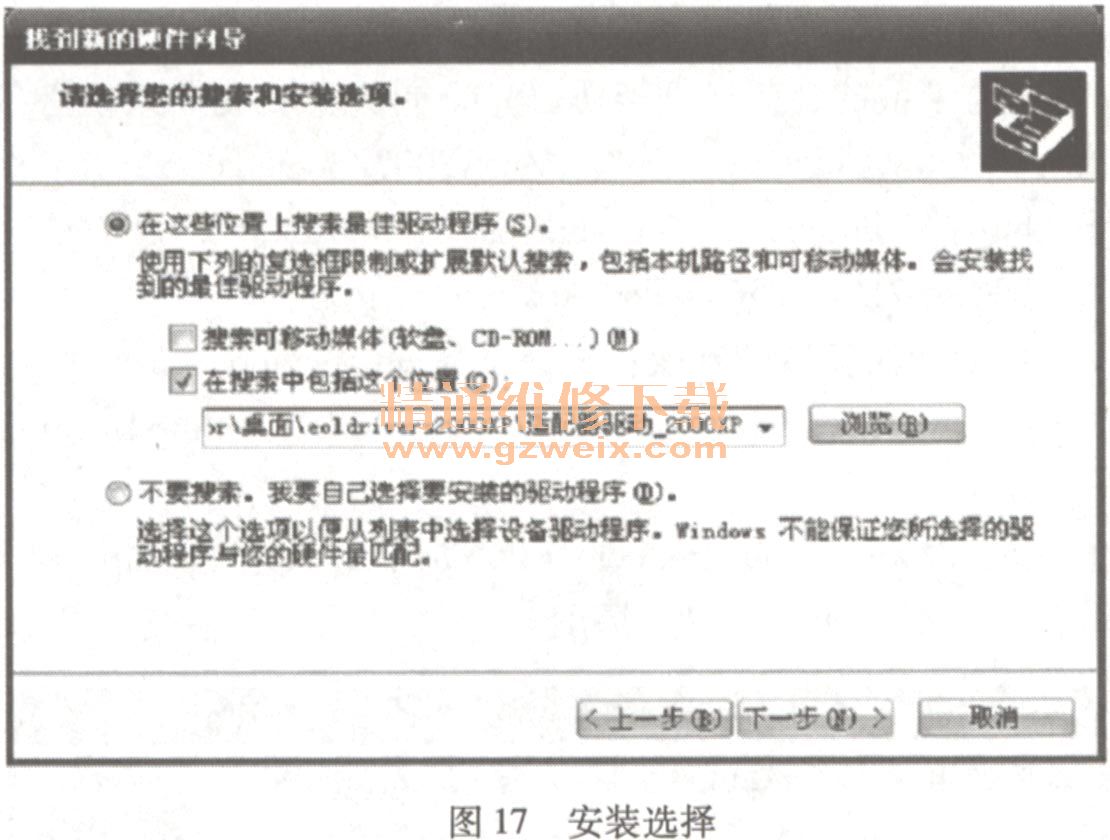

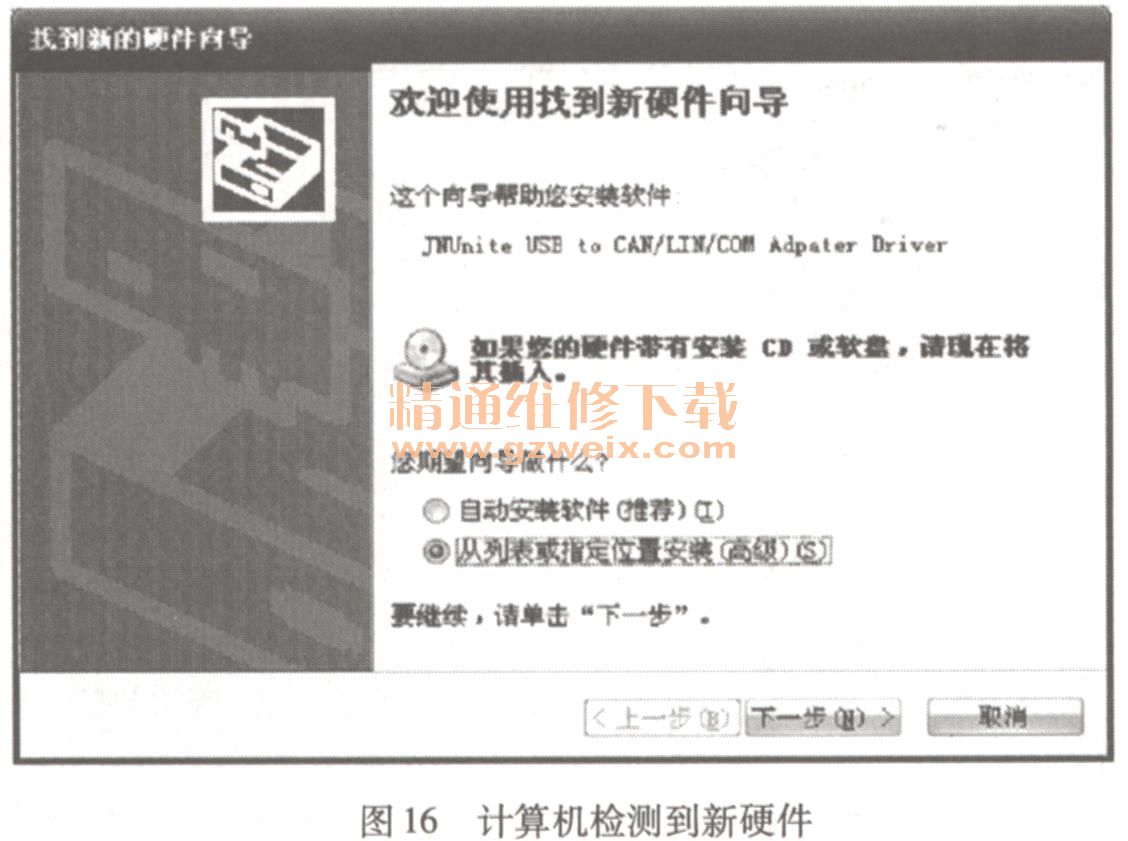

2）将适配器连接线插入电脑的USB口，此时计算机能够自动检测到新的硬件，并显示如图16所示的图示，此时请选择“从列表或指定位置安装”，然后单击下一步。会出现如图17所示的界面，此时按照界面的选择进行选择。

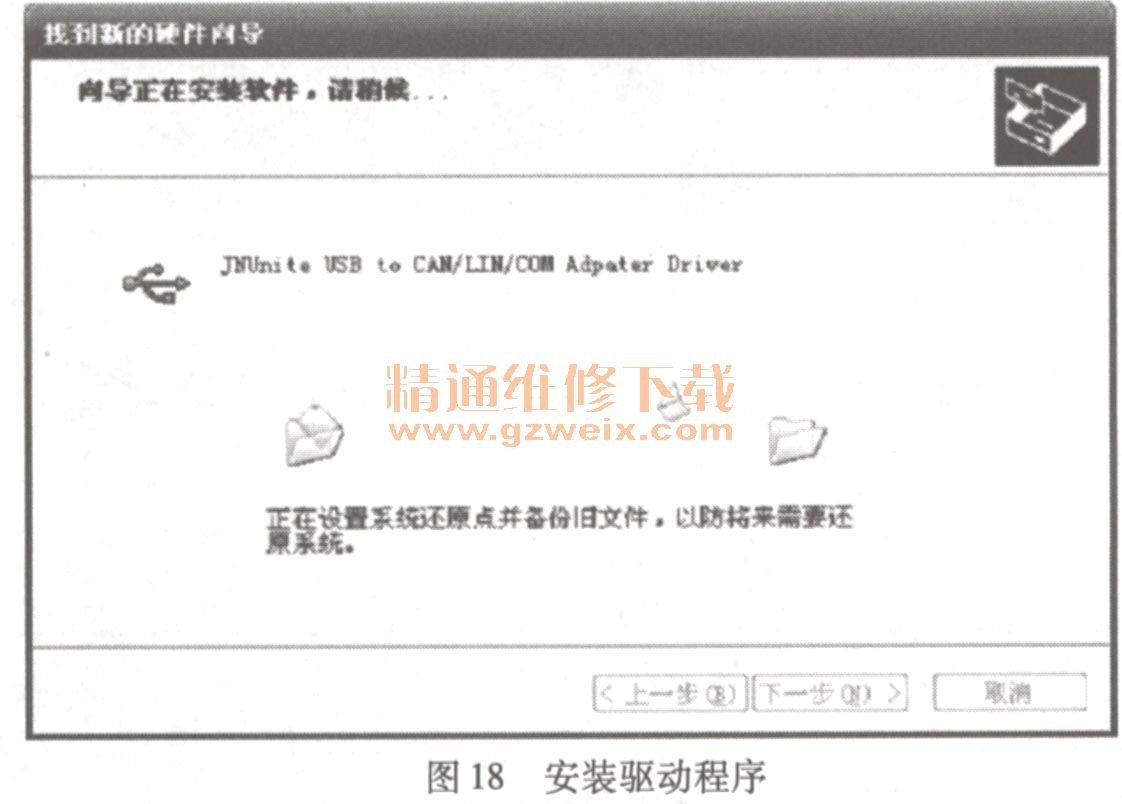

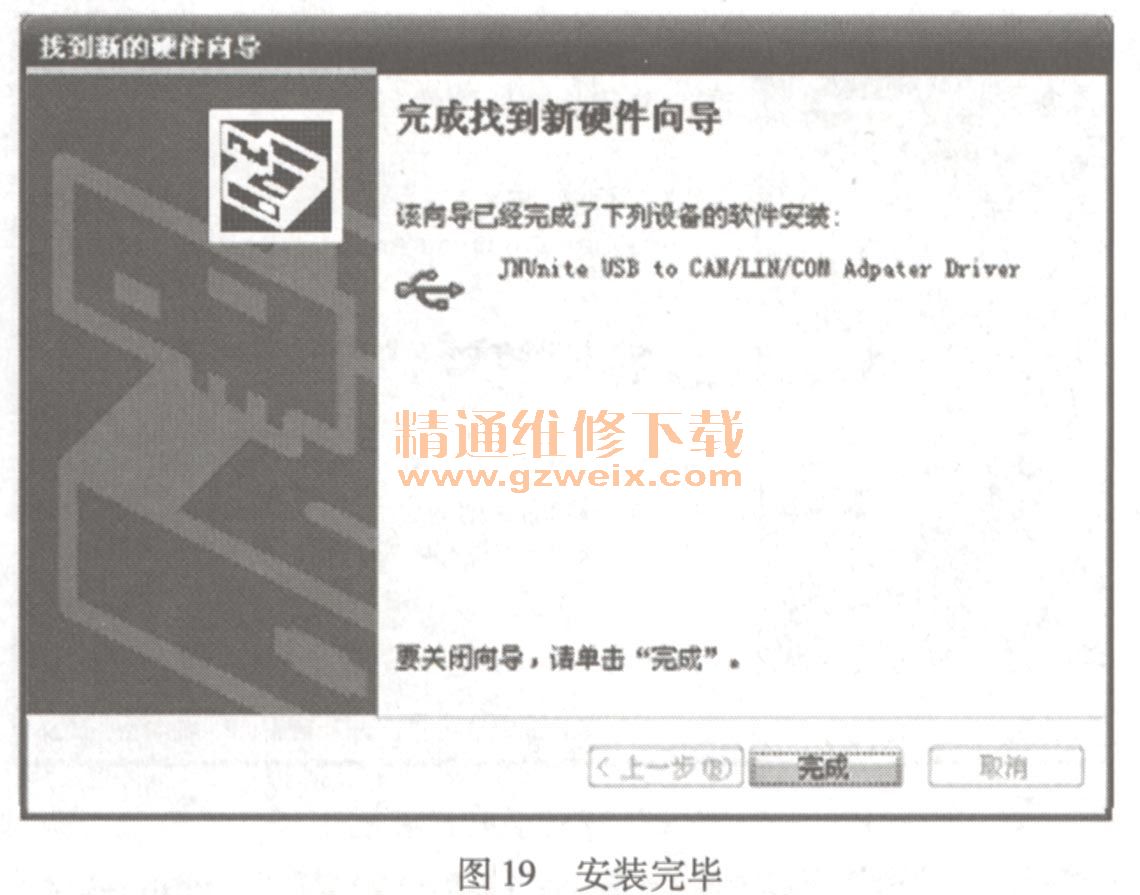

单击“浏览”按钮找到下载解压完毕驱动程序的路径，单击下一步，进入图18所示的用户界面。稍等，安装完毕后会出现如图19的安装完成界面，此时驱动程序安装完毕，EOL2009诊断软件就可以使用了。
3）如果没有安装过“系统必备（框架协议）”。首先要安装“系统必备（框架协议）”
下载地址：http：//www. cnhtcesp. com/soft/new2007/dotnetfx. exe
官方下载地址：http ; //download. microsoft. com/download/5/6/7/567758a3-759e-473e-bf8f-52154438565a/dotnetfx. exe
如果安装过程中出现无法安装的现象：试一下先安装windows install 3. 1下载地址：http ; //www. cnhtcerp. com/soft/new2007/Windowslnstaller-KB893803-v2-x86. exe

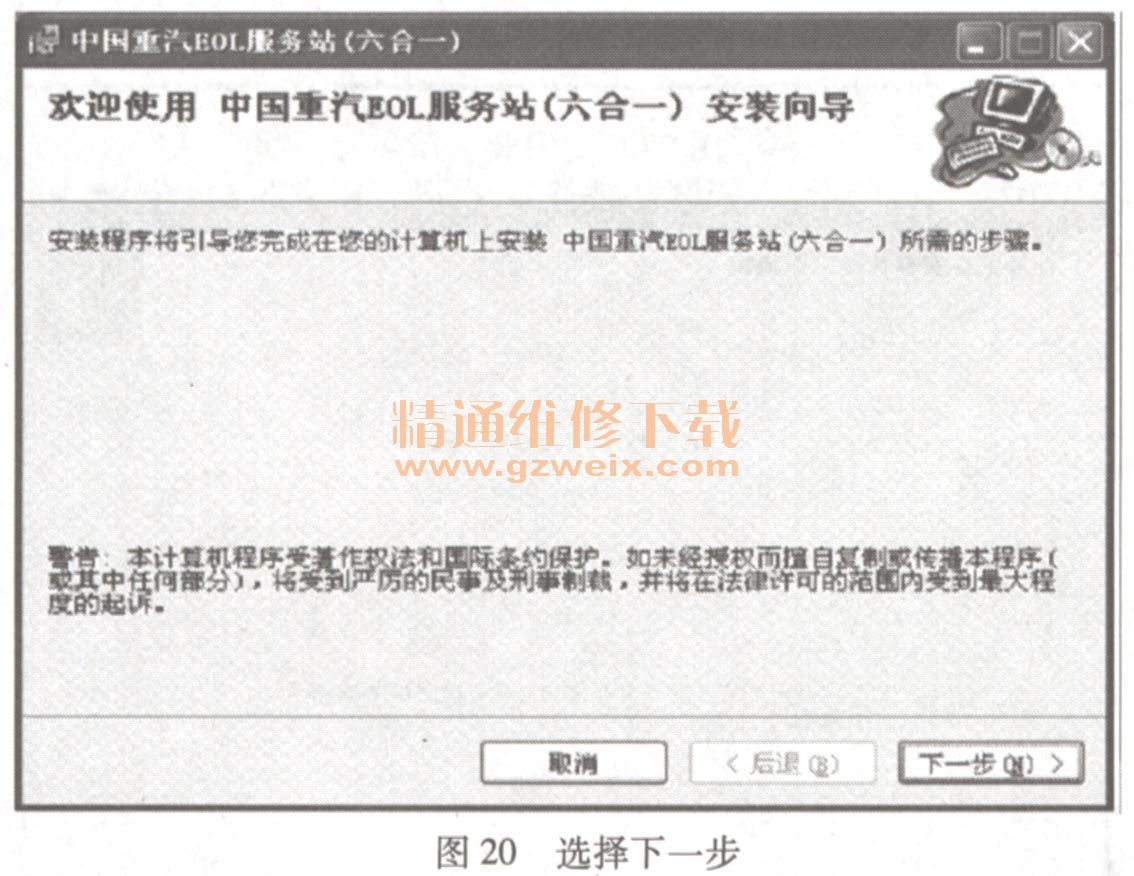

程序下载地址http：//www. cnhtcerp. com/soft/eol2009/eol- fgs. zip在安装中选择“下一步”如图20所示。

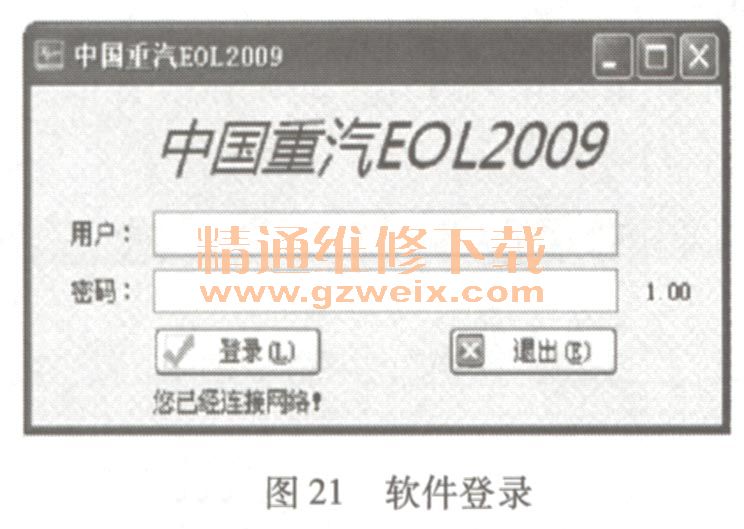

4） EOL2009软件登录，如图21所示，登陆的用户名为用户代码，默认密码：11111111。如果曾经使用过EOL系统请使用先前EOL的密码。
