4．平衡轴正时链拆装步骤
    （1）拆卸步骤
    1）拆卸正时链下盖板。
    2）拆卸正时链上盖板。
    3）拆卸凸轮轴正时链。
    4）拆卸凸轮轴正时链的滑轨1。

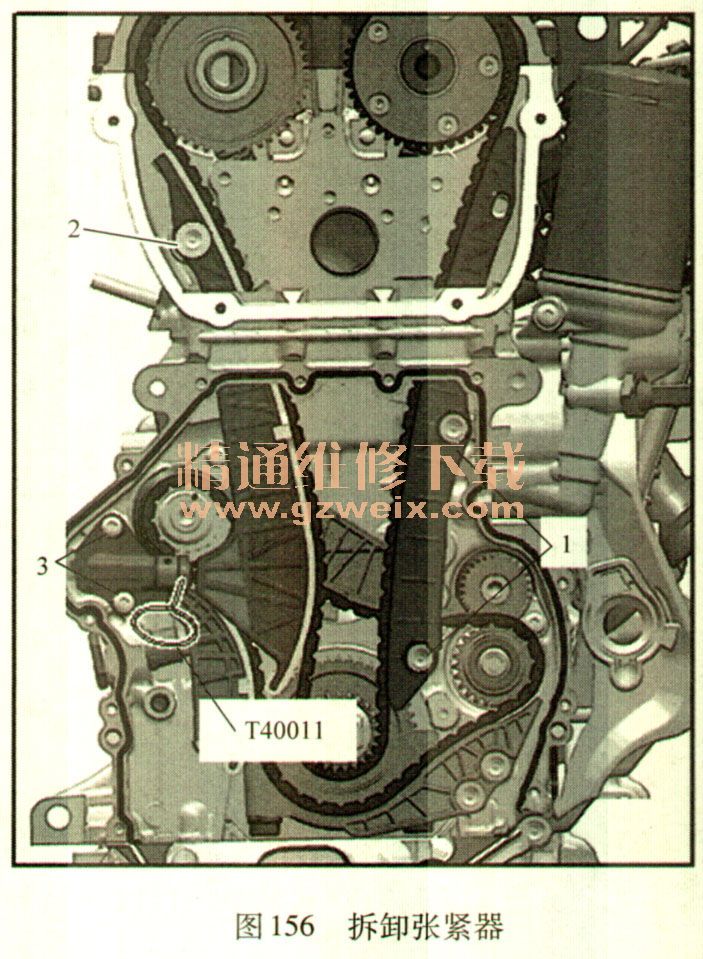

    5）拆卸凸轮轴正时链的链条张紧器3，如图156所示。

    6）拆卸平衡轴正时链的链条张紧器1。
    7）拆卸张紧轨2。
    8）拆卸滑轨3。

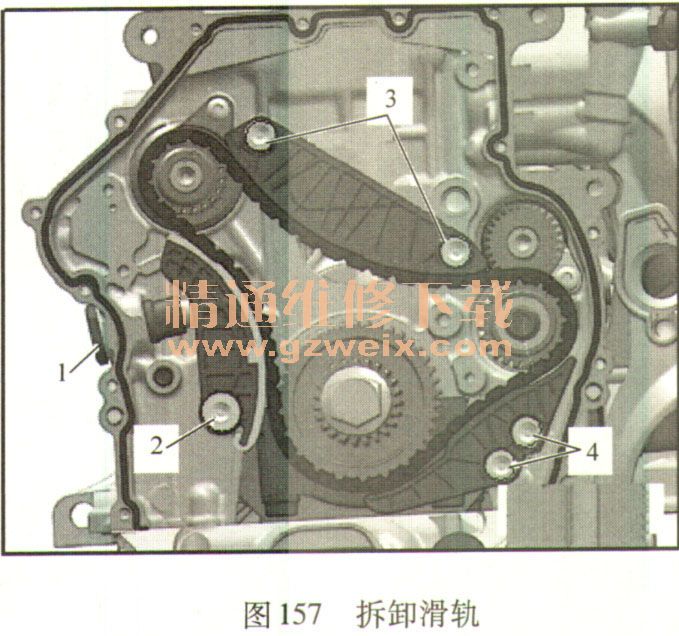

    9）拆卸滑轨4。以上部件见图157。

    10）取下正时链。
    （2）安装步骤

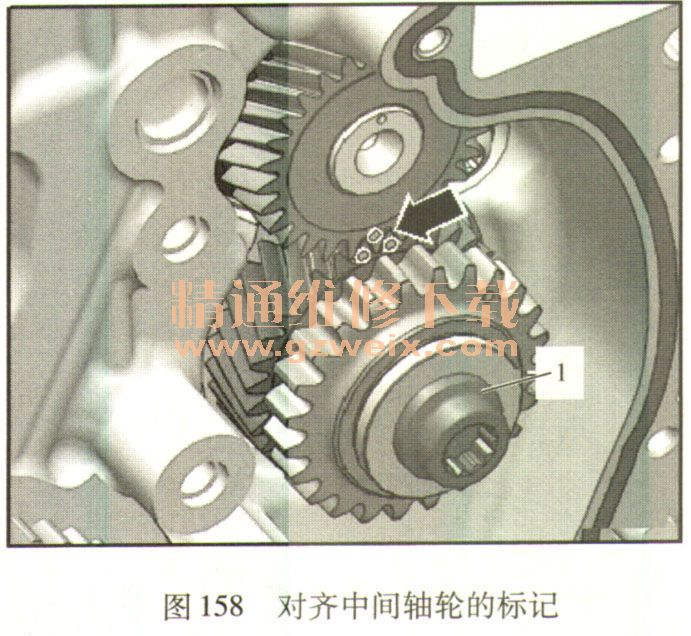

    1）将中间轴轮／平衡轴转到标记（箭头）处。受传动比影响，这些标记每7圈对齐一次，如图158所示。

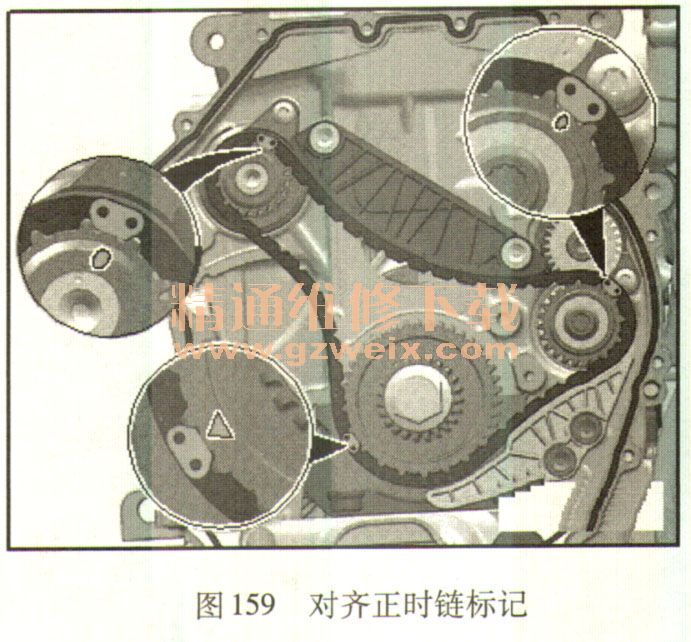

    2）放置正时链，正时链的彩色链必须定位在链轮的标记上，如图159所示。

    3）安装正时链张紧轨并拧紧螺栓2。
    4）安装正时链滑轨并拧紧螺栓4。
    5）安装正时链滑轨并拧紧螺栓3。
    6）安装链条张紧器1，如图157所示。拧紧力矩85N·m。
    7）再次检查调整情况。
    8）检查中间轴轮／平衡轴的标记。
    为了更好地展示，在拆下的链条上显示中间轴轮／平衡轴的标记。
    其余的组装工作大体上与拆卸顺序相反。
