2016~2017年丰田3.5L 7GR-FKS发动机正时校对方法
来源:本站整理  作者:佚名  2019-03-28 12:02:13

    1.主正时链单元拆卸步骤
    1)将1号气缸设定至TDC/压缩。
    ①暂时安装带轮固定螺栓。
    ②将曲轴带轮定位键定位至右侧缸体孔径中心标记(TDC/压缩),见图194。

    ③如图195所示,检查并确认凸轮轴正时齿轮的正时标记与轴承盖上的正时标记对准。

    如果没有对准,则转动曲轴1圈(360°),并如上所述对准正时标记。
    2)拆卸1号链条张紧器总成:向上移动挡片以解除锁止,并将柱塞推入张紧器。向下移动挡片以设定锁止,并将直径1. 27 mm (0. 0500 in.)的销插入挡片孔中。拆下2个螺栓和链条张紧器。

    3)拆卸链条张紧器导板。

    4)拆卸链条分总成。

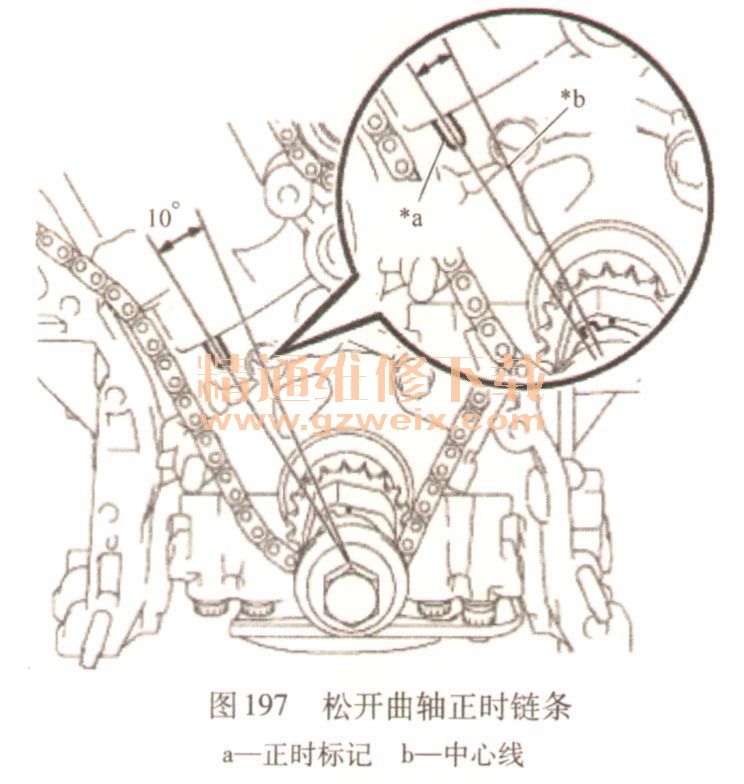

    ①逆时针转动曲轴10°以松开曲轴正时链轮链条。
    ②拆下带轮固定螺栓。
    ③从曲轴正时链轮上拆下链条,并将其置于曲轴上。
    ④顺时针转动凸轮轴正时齿轮总成(约60°),使其位于如图198所示位置。务必松开气缸组间的链条。

    ⑤拆下链条。
