⑤使用合适的固定销2将杆固定在此位置，见图10。
    22）将一个适合的扳手安装到进气凸轮轴上。注意使用张紧器设计1旋转进气凸轮轴时，请遵循步骤21中的①一⑤。紧固力必须轻轻施加在扳手上。用力过大将导致正时链条重叠，造成严重的发动机损坏。
    23）略微地顺时针转动进气凸轮轴，向链条张紧器施加张力。
    24）拆下扳手。注意正时链条张紧器现在处于锁定位置1。

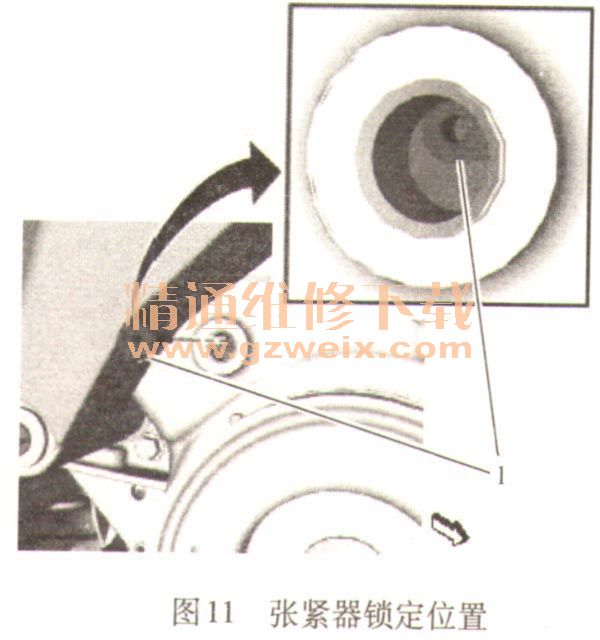

    25）如图11所示使用合适的3 mm固定销来固定正时链条张紧器。

    26）将EN-51397-2固定器固定到凸轮轴正时链条的进气侧。
27）将EN-51397-2固定器的螺栓2紧固至5N·m。注意正时链条可以在两个凸轮轴位置执行器之间上下移动。

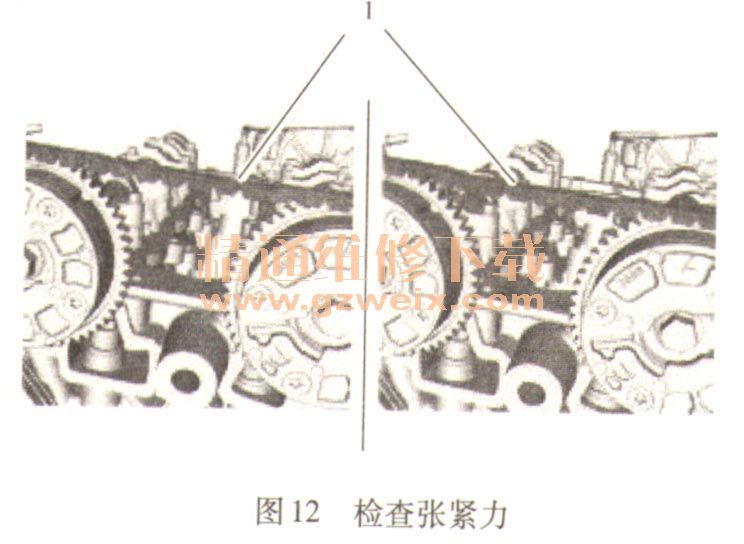

    28）如图12所示检查链条松驰度，如果未达到足够松的程度，则参考步骤20）至26）所述的链条张紧器详细说明进行操作。向链条张紧器施加、解除张紧力。

    29）拆下并报废进气凸轮轴位置执行器螺栓。注意凸轮轴正时链条将由EN-51397-1固定器进行固定。
    30）拆下进气凸轮轴位置执行器。
    31）调整凸轮轴位置执行器，直到可以安装EN-51367固定工具。
   （2）安装程序
    1）安装排气凸轮轴位置执行器1。

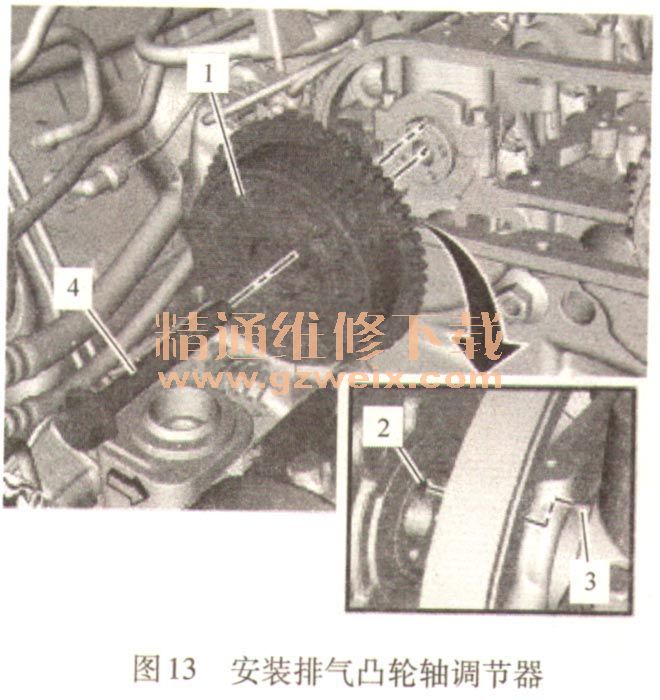

    2）如图13所示，重新调节凸轮轴，直到定位销2与凸轮轴3接合。注意使用一个适合的工具固定住凸轮轴。

    3）安装排气凸轮轴位置执行器螺栓，4并紧固至：
    ①第一遍紧固至20N·m
    ②最后一遍利用EN--45059量表再紧固90°。

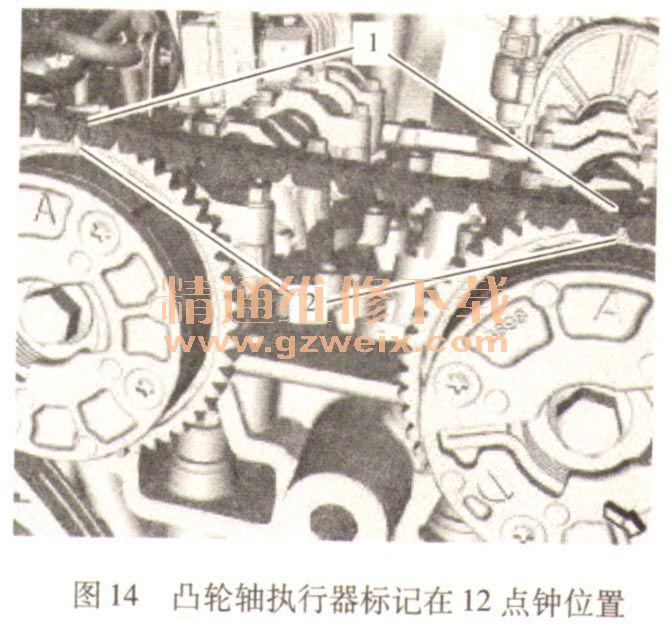

    4）凸轮轴位置执行器上的标记2必须位于约12点钟位置，见图14。

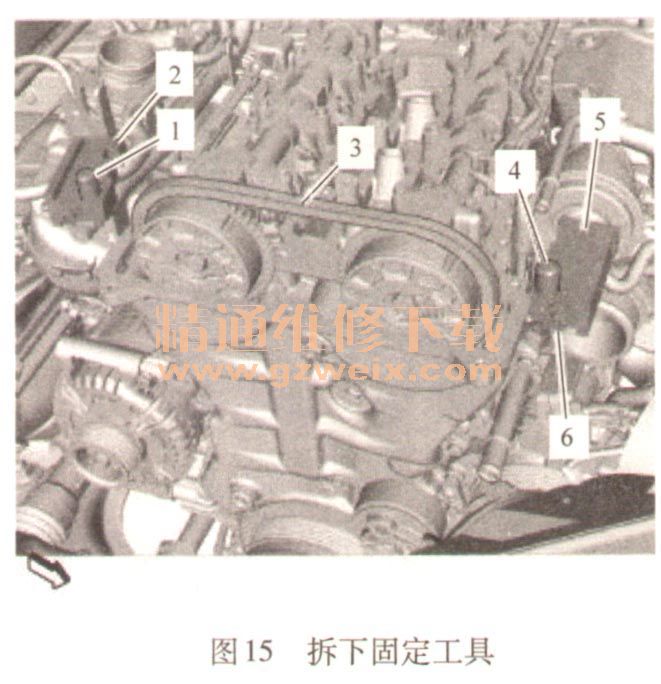

    以下部件见图15。

    5）松开螺栓6.
    6）松开螺栓1，4。
    7）拆下EN-51397-2固定器2。
    8）拆下EN-51397-1固定器5。
    9）拆下EN-51367固定工具。
    10）将销钉从正时链条张紧器上拆下，位置见图11。
    11）通过曲轴扭转减振器螺栓朝发动机旋转方向将曲轴转动720°。
    12）将发动机调整到气缸1燃烧行程的上止点（TDC）位置。朝发动机旋转方向转动曲轴，直到标记（1、2）在一条线上。在曲轴扭转减振器螺栓3处转动，见图2。
    13）安装EN-51367固定工具。
    14）如果可以安装EN-51367固定工具，表明发动机正时调整正确。
    15）拆下EN-51367固定工具。
    16）安装密封圈。
    17）安装发动机前盖孔塞并紧固至50N·m。
    18）降低车辆。
    19）安装正时链条上导板。
    20）安装前轮罩衬板。
    21）安装凸轮轴盖。
    22）安装空气滤清器总成。
