（一）专用工具
    （1）保持架137 589 0140 00，如图1-74。

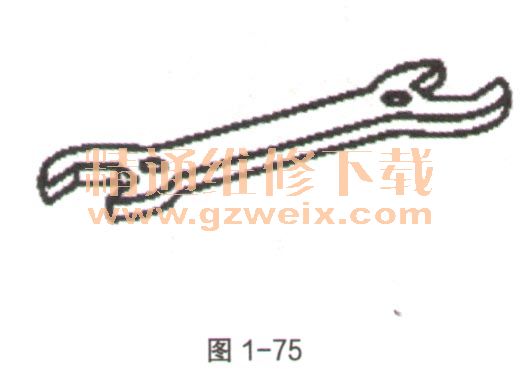

    （2）双开口扳手104 589 010100，如图1-75。

    （3）固定装置285 589 00 40 00，如图1-76。

    （二）拆卸／安装凸轮轴
    （1）凸轮轴结构如图1-77。

    （2）正时部件位置图如图1-78。

      （3）拆卸。
    ①排放散热器中的冷却液。
    ②拆下汽缸盖上的左前和右前护盖。
    ③将发动机转到1号汽缸点火上止点（TDC）后30°曲轴转角（CKA）处。不得沿与发动机转
动方向相反的方向转动发动机。否则，正时链会跳齿，且发动机会损坏。通过曲轴沿发动机运转方向转动发动机，直至皮带轮／减震器（如图1-78中1）上的30°曲轴转角标记与正时箱盖罩上的标记（箭头所示）重合。
    ④拆下链条张紧器。
    ⑤拆下离心机（如图1-77中2）。拆卸左侧凸轮轴链轮（如图1-77中4）。
    ⑥松开螺钉／螺栓（如图1-77中5）并拆下凸轮轴链轮（如图1-77中4）。标记凸轮轴链轮（如图1-77中4）和正时链彼此间的相对位置。固定正时链，以防止其滑落。转动凸轮轴（如图1-77中3），使固定装置（如图1-78中6）可以无张紧力地安装到汽缸盖上。
    ⑦拆下螺钉／螺栓（如图1-77中8）和凸轮轴轴承盖（如图1-78中7），凸轮轴轴承盖拧松和拧紧规范。

    ⑧拆下凸轮轴（如图1-78中3）。
    （4）安装。
    ①插入凸轮轴（如图1-78中3）。安装：润滑凸轮和支承点。
    ②安装凸轮轴轴承盖（如图1-77中7）并拧紧螺钉／螺栓（如图1-77中8），凸轮轴轴承盖拧松和拧紧规范。
    ③调节凸轮轴（如图1-78中3）的基本位置。
    ④安装凸轮轴链轮（如图1-77中4）并拧紧螺钉／螺栓（如图1-77中5）。
    ⑤拆下固定装置（如图1-78中6）。
    ⑥安装离心机（如图1-77中2）。安装左侧凸轮轴链轮（如图1-78中4）。
    ⑦安装链条张紧器。
    ⑧检查凸轮轴（如图1-78中3）的基本位置。
    ⑨拆下汽缸盖上的左前和右前护盖。
    ⑩注入冷却液。
    ⑩检查冷却系统的密封性。
    ⑩发动机运转时，汽车可能会自行启动而造成事故。发动机启动或运转期间，在附近工作存在导致擦伤和烧伤的风险。执行发动机试运行，然后检查发动机的密封性。固定好车辆，以防其自行移动。穿上封闭且贴身的工作服。切勿接触高温或旋转的部件。

      （三）检查凸轮轴的基本位置
      （1）正时系统部件结构图如图1-79。

    （2）拆卸／安装。拆下汽缸盖罩。
    （3）检验。
    ①将发动机转到1号汽缸点火上止点（TDC）后30°曲轴转角（CKA）处。不得沿与发动机转动方向相反的方向转动发动机。否则，正时链会跳齿，且发动机会损坏。通过曲轴沿发动机运转方向转动发动机，直至皮带轮／减震器（如图1-79中1）上的30°曲轴转角标记与正时箱盖罩上的标记（箭头所示）重合。
    ②检查凸轮轴（如图1-79中3）的基本位置。仅当两个固定装置（如图1-79中6）和固定装置（如图1-79中6）可以无张紧力地安装到左侧和右侧汽缸盖上时，凸轮轴（如图1-79中3）的基本位置才正确。如果凸轮轴（如图1-79中3）的基本位置不正确，调整凸轮轴（如图1-79中3）的基本位置。
    ③按照拆卸的相反顺序进行安装。

    （四）调节凸轮轴的基本位置

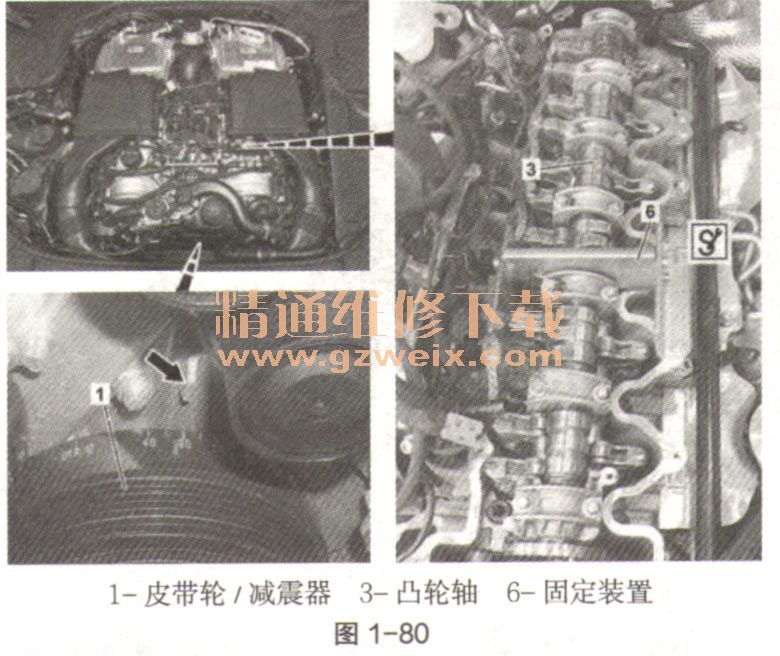

      （1）正时系统部件图如图1-80。

      （2）凸轮轴链轮如图1-81。

    （3）拆卸。
    ①拆下汽缸盖上的左前和右前护盖。
    ②将卡环（如图1-81中2）从左侧凸轮轴链轮（如图1-81中8）上拆下，然后拆下离心机（如图1-81中4）。安装：更换O形环（如图1-81中9）。
    ③将发动机转到1号汽缸点火上止点（TDC）后30°曲轴转角（CKA）处。不得沿与发动机转动方向相反的方向转动发动机。否则，正时链会跳齿，且发动机会损坏。通过曲轴沿发动机运转方向转动发动机，直至皮带轮／减震器（如图1-80中1）上的30°曲轴转角标记与正时箱盖罩上的标记（箭头所示）重合。
    ④将凸轮轴（如图1-80中3）转至基本位置并安装固定装置（如图1-80中6），仅在固定装置（如图1-80中6）可以无张紧力地固定在汽缸盖上时，凸轮轴（如图1-80中3）才处于正确的基本位置。在处于1号汽缸的点火上止点（TDC）后30°曲轴转角的位置时，可以在气门不接触到活塞的情况下转动凸轮轴（如图1-80中3）。
    ⑤松开螺钉／螺栓（如图1-81中10）。
    ⑥拆下固定装置（如图1-80中6）。
    ⑦拆下链条张紧器。
    ⑧拆下凸轮轴链轮（如图1-81中5、8）。固定正时链，以防止其滑落。
    （4）安装。
    ①将凸轮轴（如图1-80中3）转至基本位置并安装固定装置（如图1-80中6）。仅在固定装置（如图1-80中6）可以无张紧力地固定在汽缸盖上时，凸轮轴（如图1-80中3）才处于正确的基本位置。在处于1号汽缸的点火上止点（TDC）后30°曲轴转角的位置时，可以在气门不接触到活塞的情况下转动凸轮轴（如图1-80中3）。
    ②安装凸轮轴链轮（如图1-81中5、8）并拧入螺钉／螺栓（如图1-81中10）。
    ③拆下固定装置（如图1-80中6）。
    ④安装链条张紧器。
    ⑤检查凸轮轴（如图1-80中3）的基本位置。
    ⑥安装汽缸盖上的左前和右前护盖。

相关资料：2018年5月奔驰维修系统WIS
