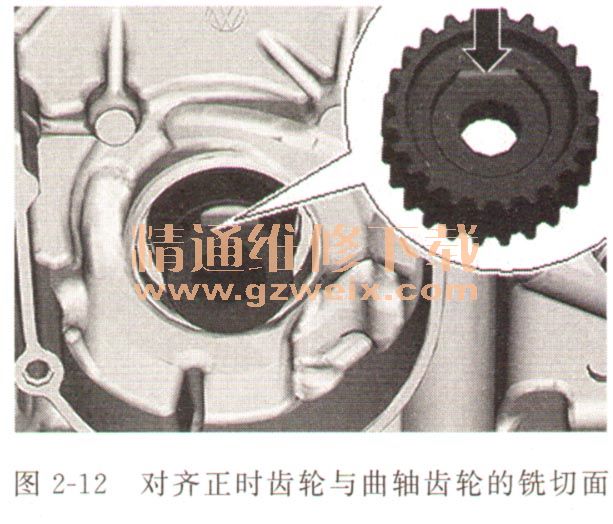

⑨正时齿形皮带轮铣切面（图2-12中箭头所示）必须放在曲轴销铣切面上。

    ⑩如图2-13所示按照给出的顺序放置正时齿形皮带。

    11安装正时齿形皮带下部盖罩。
    12安装曲轴皮带轮。
    13如图2-14所示沿箭头方向转动30mm特殊扳手T10499或CT10499（即转动张紧轮偏心轮2），直到设置指示针3位于设置窗右侧10mm处。

14偏心轮向回转，直到设置指示针正好位于设置窗口。
15偏心轮保持在该位置并拧紧螺栓1，使用13mm特殊环形扳手T10500或CT10500。

提示：发动机继续转动或继续运行时，设置指示针3位置和设置窗口之间的距离很容易出现偏差。这对正时齿形皮带张紧没有影响。

    16使用带适配器T10172/2或CT10172/2的定位扳手T10172或CT10172以50N·m的力矩拧紧凸轮轴齿轮紧固螺栓。
    17旋出定位销T10340或CT10340。
    18旋出固定工具螺栓，取出凸轮轴固定工具CT10477。
    （5）检查配气相位
    ①将曲轴沿发动机转动方向转2圈。
    ②将定位销T10340或CT1034。以30N·m的力矩拧到汽缸体上并拧到底。
    ③将曲轴沿发动机转动方向继续转动，直到限位位置。
    ④现在，定位销T10340或CT10340位于曲轴侧壁。定位销T10340或CT10340只在发动机转动方向上锁定曲轴。
    凸轮轴固定工具CT10477必须能够很容易地安装。不能使用冲击工具安装凸轮轴固定工具CT10477。
    ⑤将凸轮轴固定工具CT10477插人到凸轮轴止点，用力拧紧螺栓。
    ⑥如果凸轮轴固定工具CT10477无法安装，则配气相位不合格：重新调整配气相位。
    ⑦如果凸轮轴固定工具CT10477能够安装，则配气相位合格。
    ⑧旋出定位销T10340或CT10340。
    ⑨旋出固定工具螺栓，取出凸轮轴固定工具CT10477。
    ⑩使用带适配器T10172/2或CT10172/2的定位扳手T10172或CT10172以50N·m的力矩拧紧螺栓1和2。
    11使用带适配器T10172/2或CT10172/2的定位扳手T10172或CT10172拧紧凸轮轴齿形皮带轮的锁定螺栓。
    12最后检查，是否定位销T10340或CT10340和凸轮轴固定工具CT10477拆卸。
安装以拆卸的相反顺序进行。
