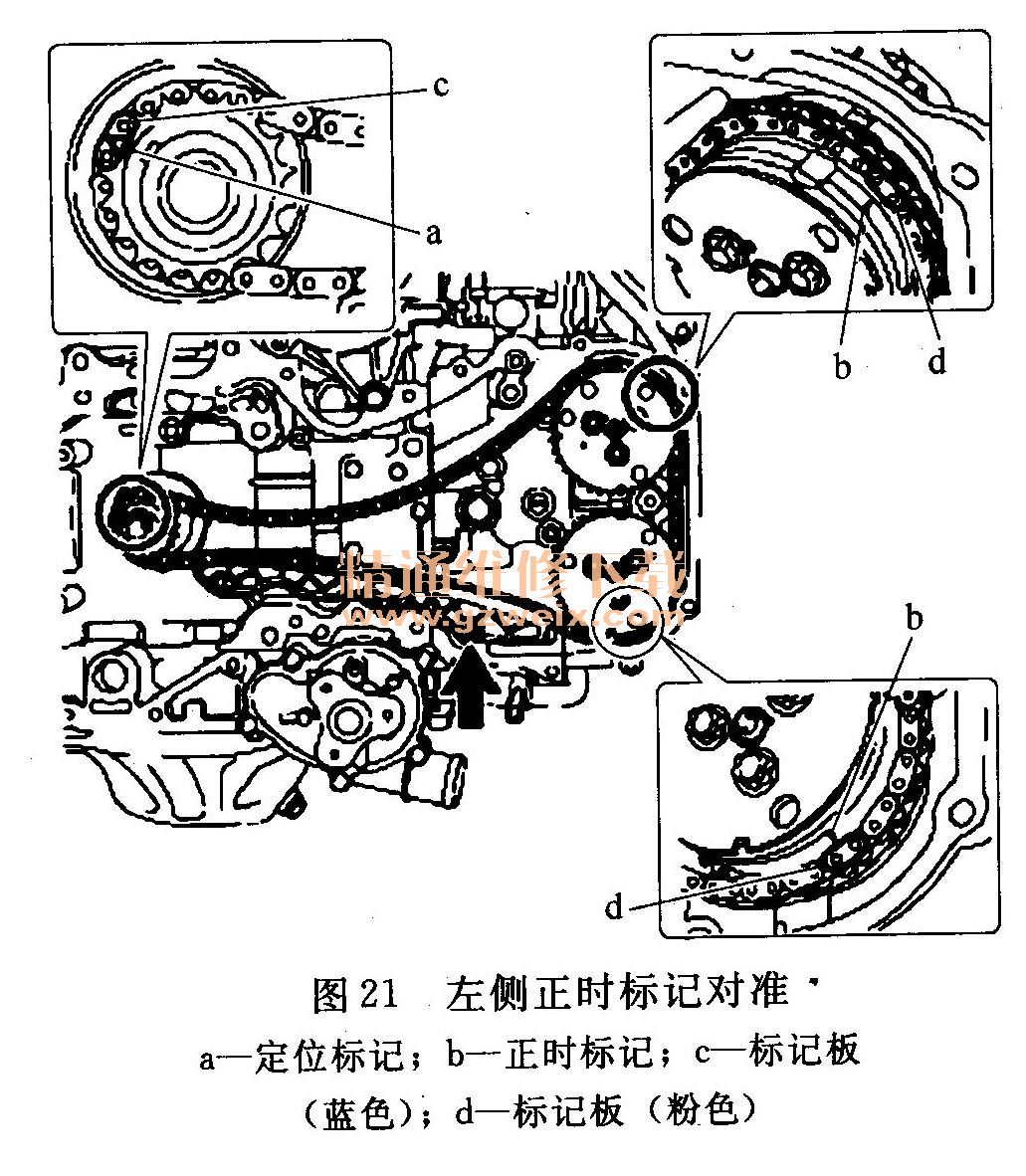

⑦将正时链条标记板（粉色）与左侧排气凸轮轴正时齿轮总成的正时标记对准，如图21所示。

    ⑧在螺栓上涂抹发动机机油。
    ⑨使用5mm六角套筒扳手，用螺栓安装1号链条振动阻尼器。
    ⑩将一个新O形圈安装到汽缸体（B2）上。
    11安装链条张紧器导板。
    12用2个螺栓安装2号链条张紧器总成。
    13检查并确认链条安装正确，如图21所示。
    a.正时链条标记板（蓝色）与曲轴正时齿轮或链轮的定位标记对准。
    b.正时链条标记板（粉色）与左侧进气凸轮轴正时齿轮总成的正时标记对准。
    C.正时链条标记板（粉色）与左侧排气凸轮轴正时齿轮总成的正时标记对准。
    14将线束或类似物品从2号链条张紧器总成中拉出。
    15暂时将皮带轮螺栓安装到曲轴。
    16顺时针转动曲轴，并确保无异常情况。
    17安装链条分总成（B1）。
    18按如图19所示箭头方向移动连接板以压入柱塞。
    19通过限位销孔，将一个2. 5mm（0.098in） 六角扳手插入1号链条张紧器总成并固柱塞。
    20转动曲轴并如图22所示对准曲轴正时齿轮或链轮、左侧进气凸轮轴正时齿轮总成和左侧排气凸轮轴正时齿轮总成的定位标记。

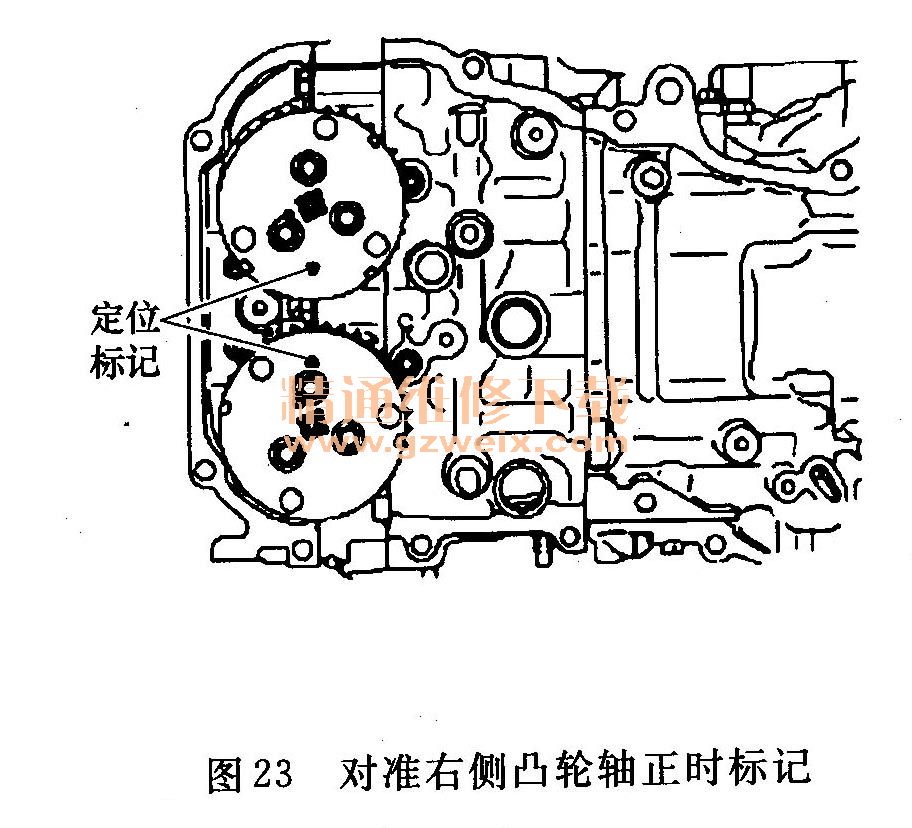

    21如图23所示，将右侧进气凸轮轴正时齿轮总成和右侧排气凸轮轴正时齿轮总成的定位标记对准。

    22将正时链条标记板（蓝色）与曲轴正时齿轮或链轮的定位标记对准。
    23将正时链条标记板（粉色）与右侧进气凸轮轴正时齿轮总成的正时标记对准。
    24将正时链条械己板（粉色）与右侧排气凸轮轴正时齿轮总成的正时械邵寸准，如图24所示。

    25在螺栓上涂抹发动机机油。
    26使用5mm六角套筒扳手，用螺栓安装1号链条振动阻尼器。
    27安装链条张紧器导板。
    28用2个螺栓安装1号链条张紧器总成。
    29检查并确认链条安装正确，如图24所示。
    a.正时链条标记板（蓝色）与曲轴正时齿轮或链轮的定位标记对准。
    b.正时链条标记板（粉色）与右侧进气凸轮轴正时齿轮总成的正时标记对准。
    c.正时链条标记板（粉色）与右侧排气凸轮轴正时齿轮总成的正时标记对准。
    30从1号链条张紧器总成上拉出六角扳手。
    31顺时针转动曲轴，并确保无异常情况。
    32拆下皮带轮螺栓。
