初级凸轮轴中间传动链条的安装
    1）安装初级凸轮轴传动链条。
    注意：确保曲轴位于第一阶段正时对准位置，如图40所示。

    2）将初级凸轮轴传动链条套在各凸轮轴中间传动链条惰轮的大链轮和曲轴链轮上。

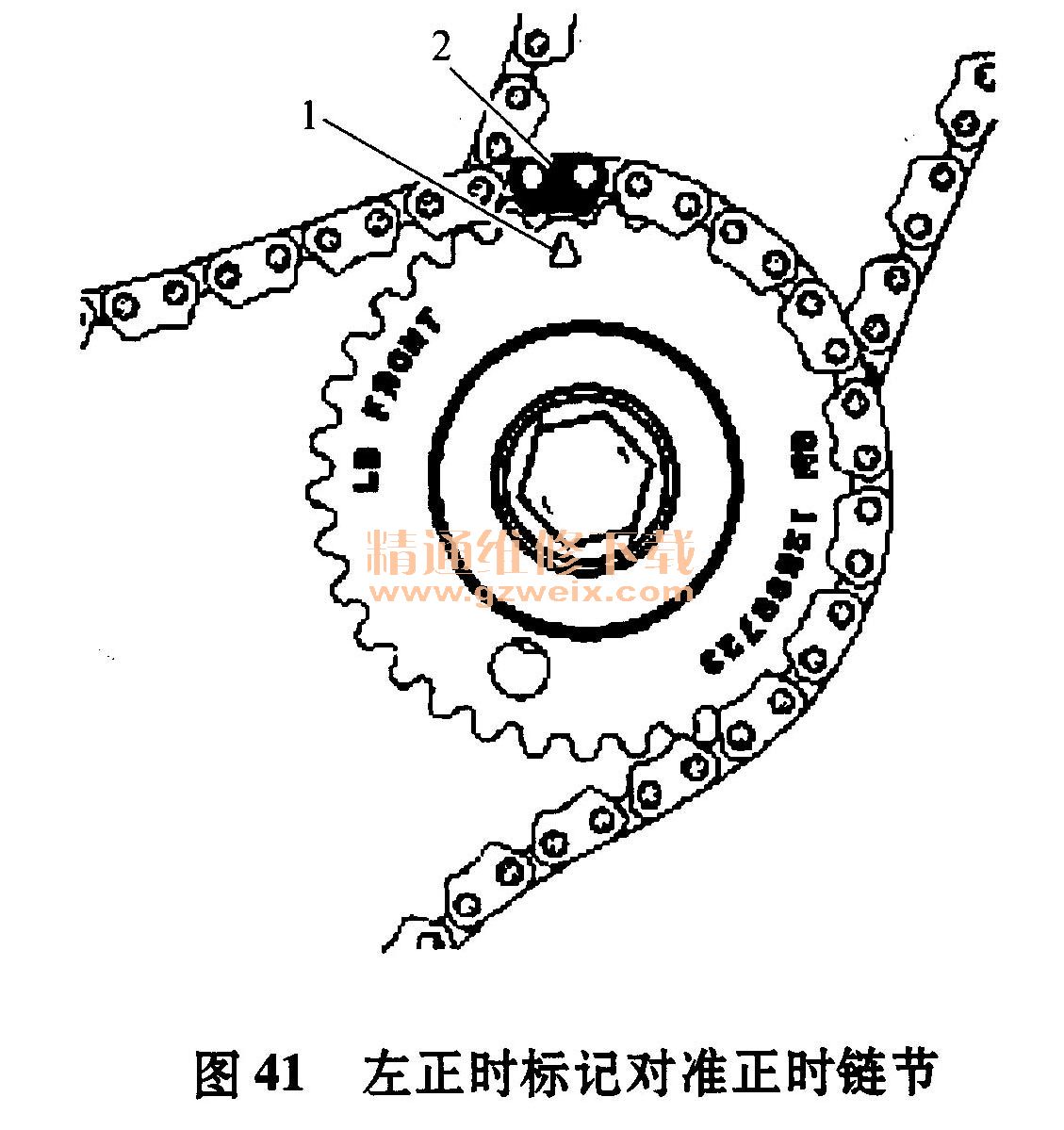

    3）左侧凸轮轴中间传动链条惰轮正时标记（1）应对准凸轮轴传动链条正时链节（2）,如图41所示。

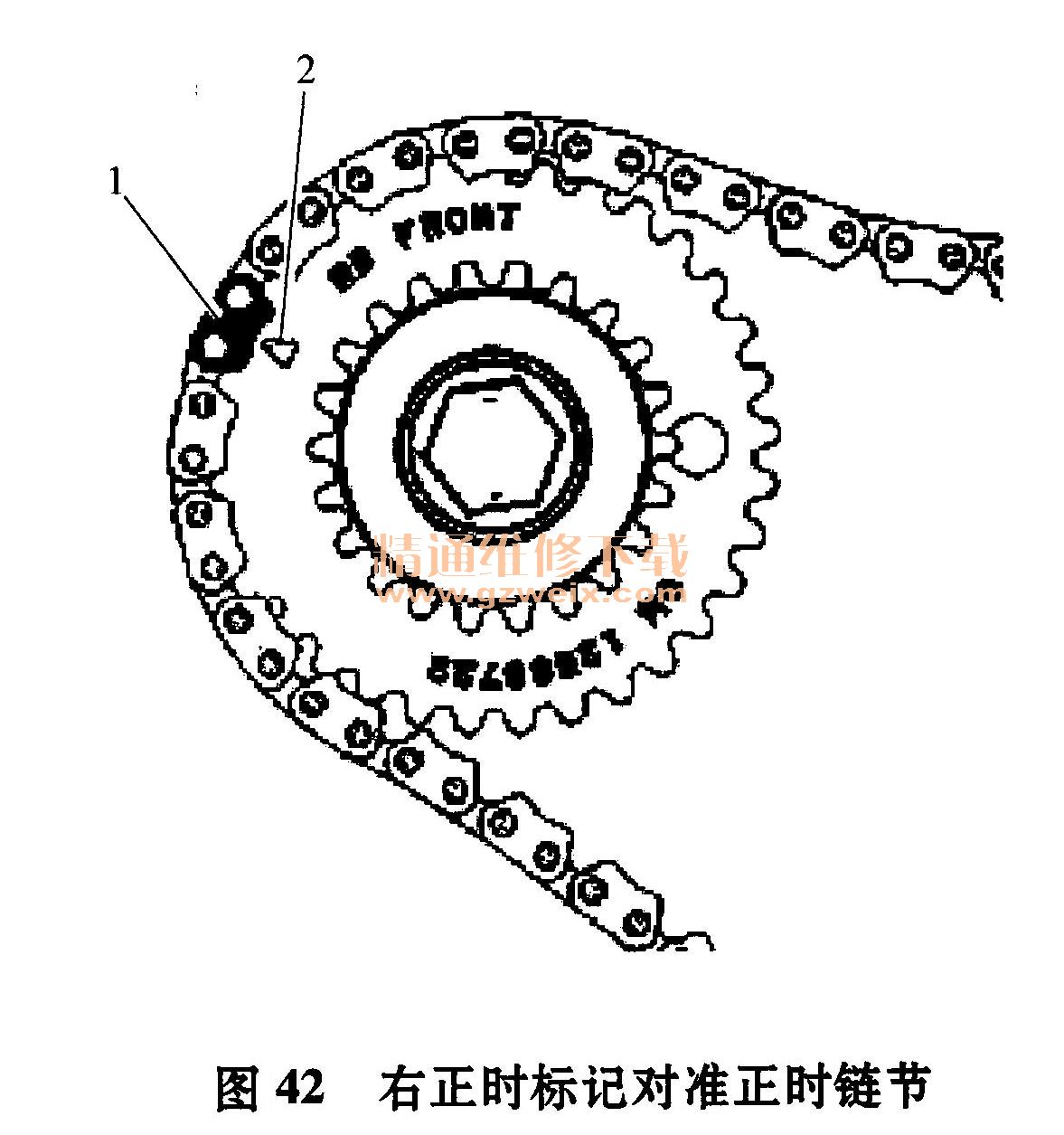

    4）右侧凸轮轴中间传动链条惰轮正时标记（2）应对准凸轮轴传动链条正时链节（1）,如图42所示。

    5）曲轴链轮正时标记（2）应对准凸轮轴传动链条正时链节（1），如图43所示。

    6）确保全部正时标记（2、3、6）都正确对准凸轮轴传动链条正时链节（1、4、5），如图44所示。

    右侧次级凸轮轴中间传动链条的安装

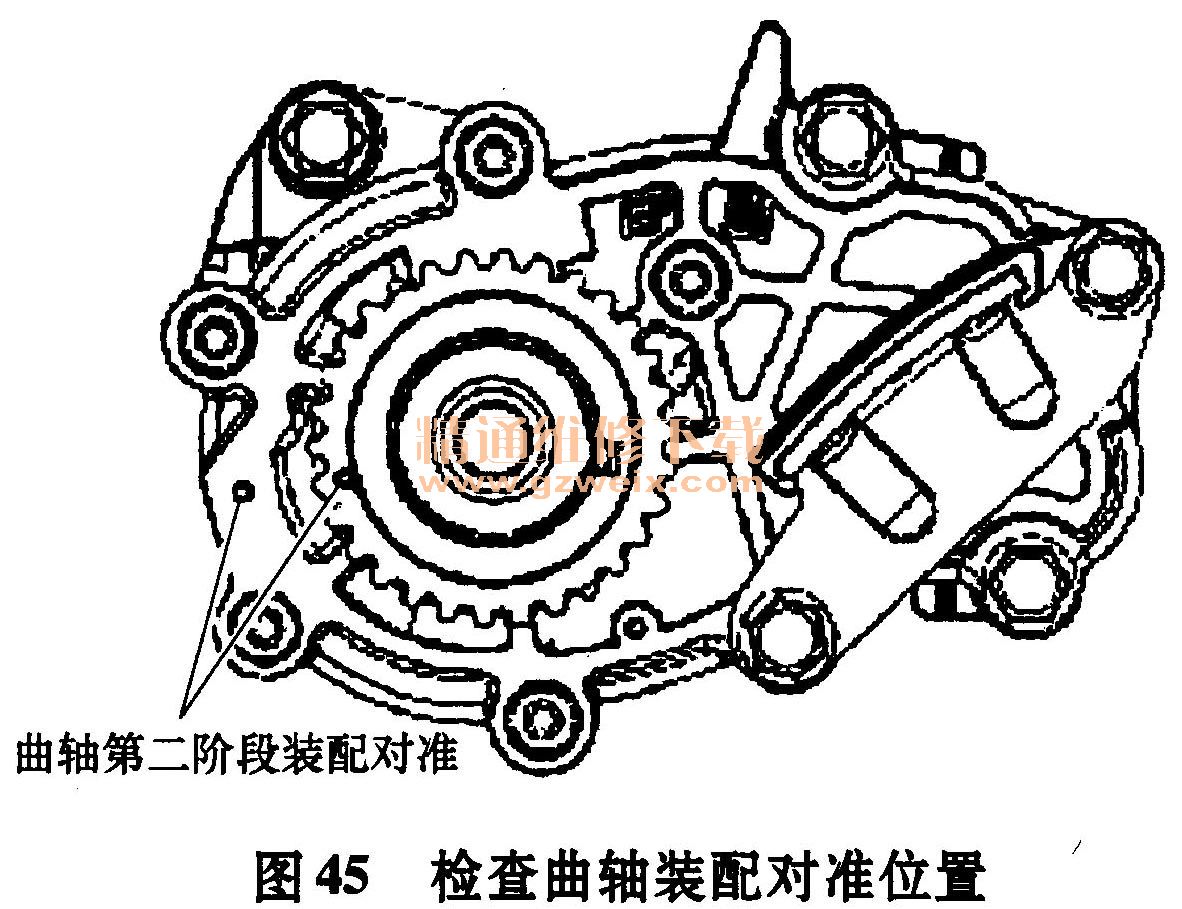

    1）确保曲轴在第二阶段对准位置，如图45所示。

    2）安装右侧次级凸轮轴传动链条，如图46所示。

    3）将次级凸轮轴传动链条套在右侧凸轮轴中间传动链条惰轮的外侧链轮上，使凸轮轴传动链条正时链节（1）对准右侧凸轮轴中间传动链条惰轮内侧链轮上的检修孔（2），如图47所示。

    4）将次级凸轮轴传动链条套在两个右执行器传动链轮上。
    5）确保凸轮轴位置执行器链轮上的凸轮轴传动链条的正时链节之间有10个链节，，如图48所示。

    6）将右侧排气凸轮轴位置执行器链轮的三角形定位标记（1）对准凸轮轴传动链条正时链节（2），如图49所示。

    7）将右侧进气凸轮轴位置执行器链轮的三角形定位标记（2）对准凸轮轴传动链条正时链节（1），如图50所示。

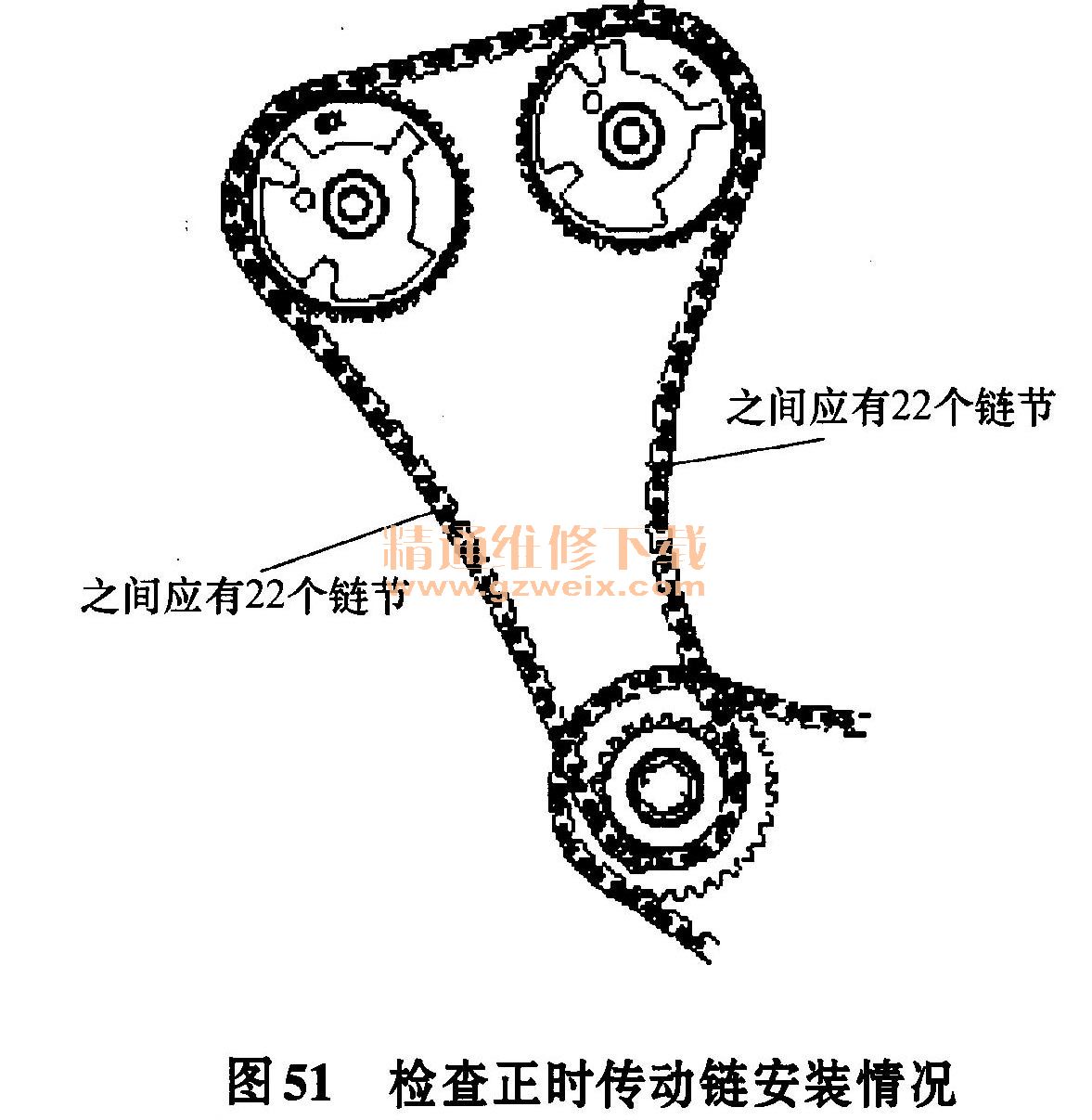

    8）在右侧凸轮轴中间传动链条惰轮上的凸轮轴传动链条正时链节与各个右侧凸轮轴位置执行器链轮上的凸轮轴传动链条正时链节之间应有22个链节（1），如图51所示。
