13）安装右侧正时链条张紧器臂，如图53所示。
14）安装右侧正时链条张紧器，如图53所示。
15）安装左侧凸轮轴之间的导向装置，如图54所示。

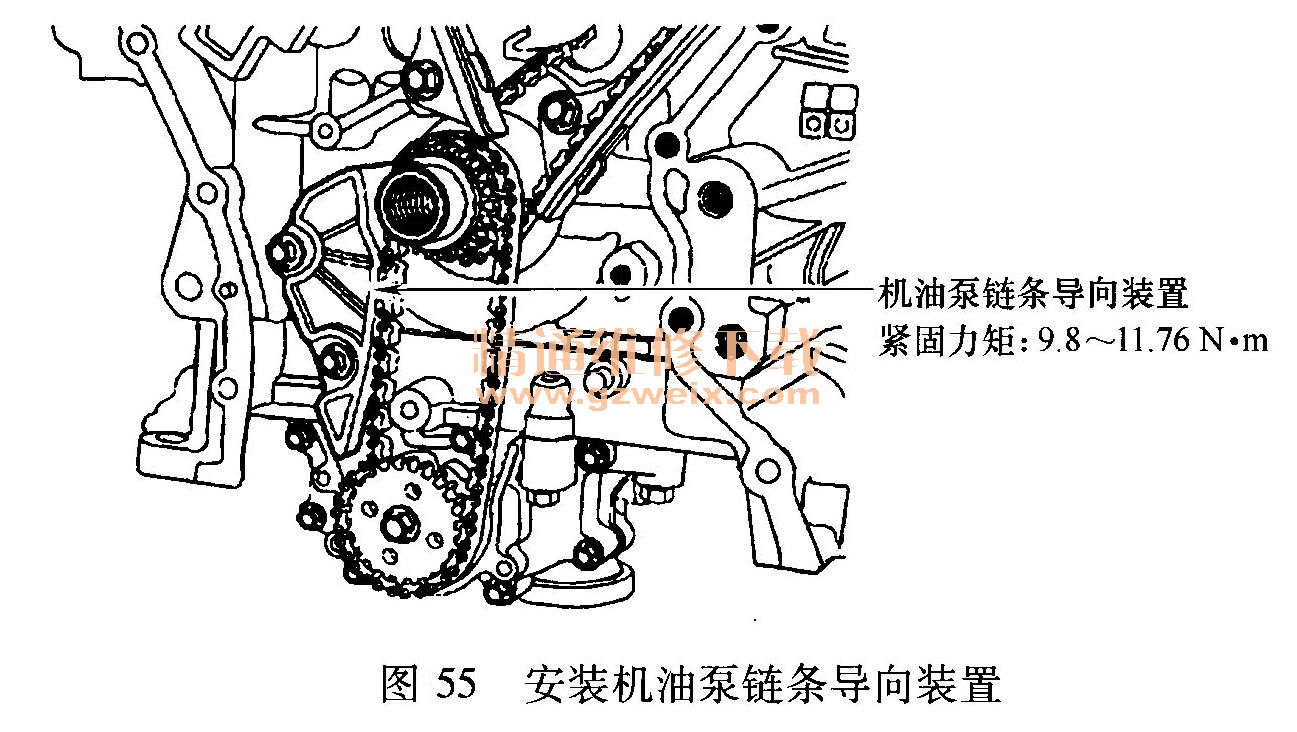

16）安装机油泵链条导向装置，如图55所示。

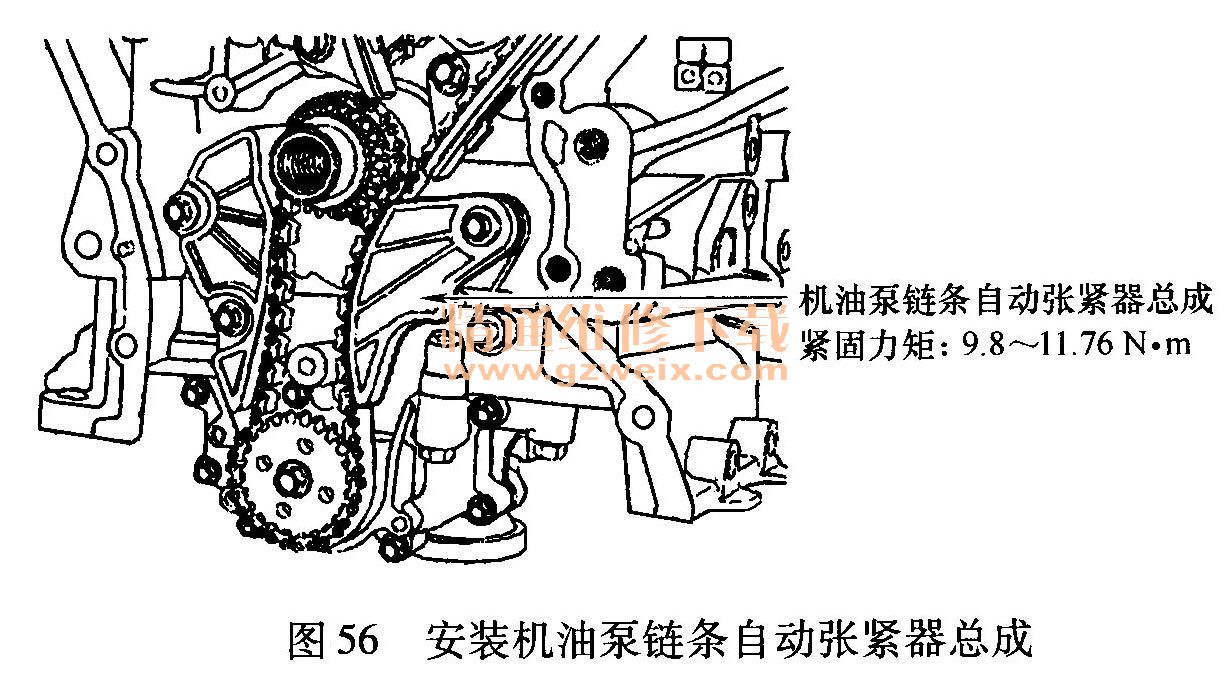

17）安装机油泵链条自动张紧器总成，如图56所示。
18）拔出插入张紧器的限位销。
19）安装机油泵链条盖，如图57所示。
20）将曲轴转动2周，确认正时标记对齐。
21）安装正时链条盖。

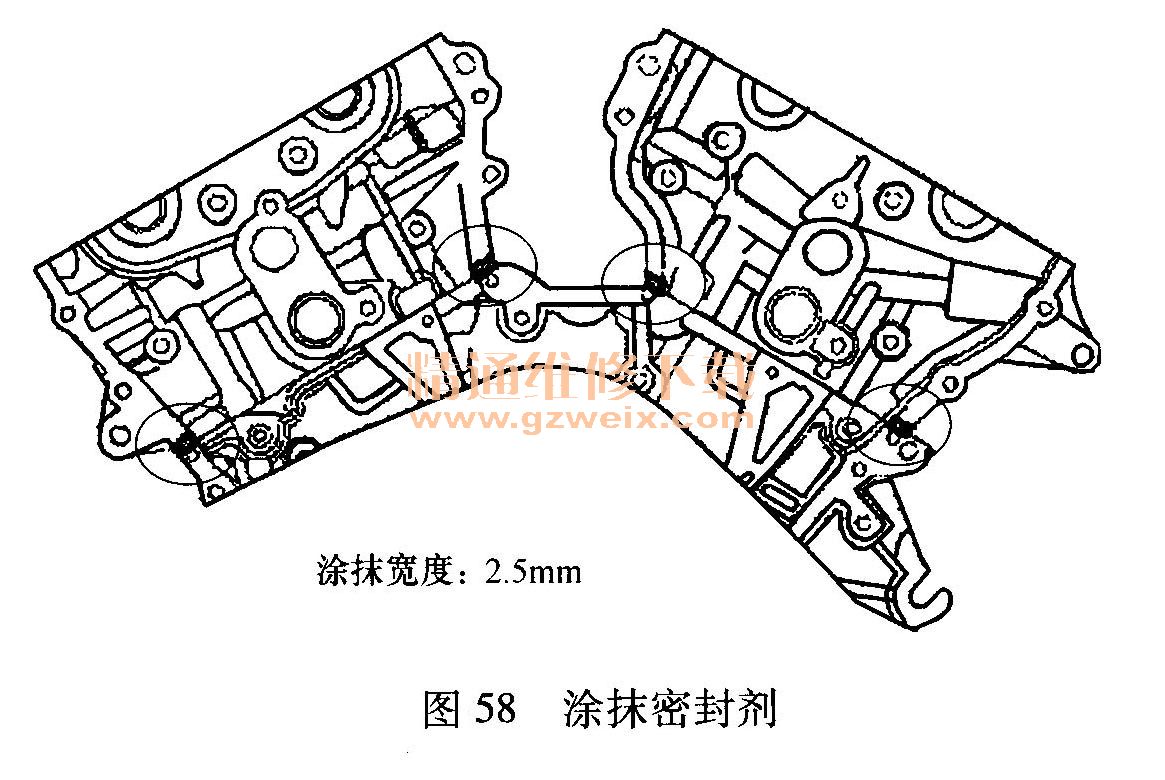

①如图58所示，涂抹液体密封剂。
②涂抹密封剂后5 min内，安装部件。
③安装密封垫，如图59所示。
④紧固正时链条盖螺栓，如图60所示。
22）用专用工具，安装正时链条盖油封，如图61所示。

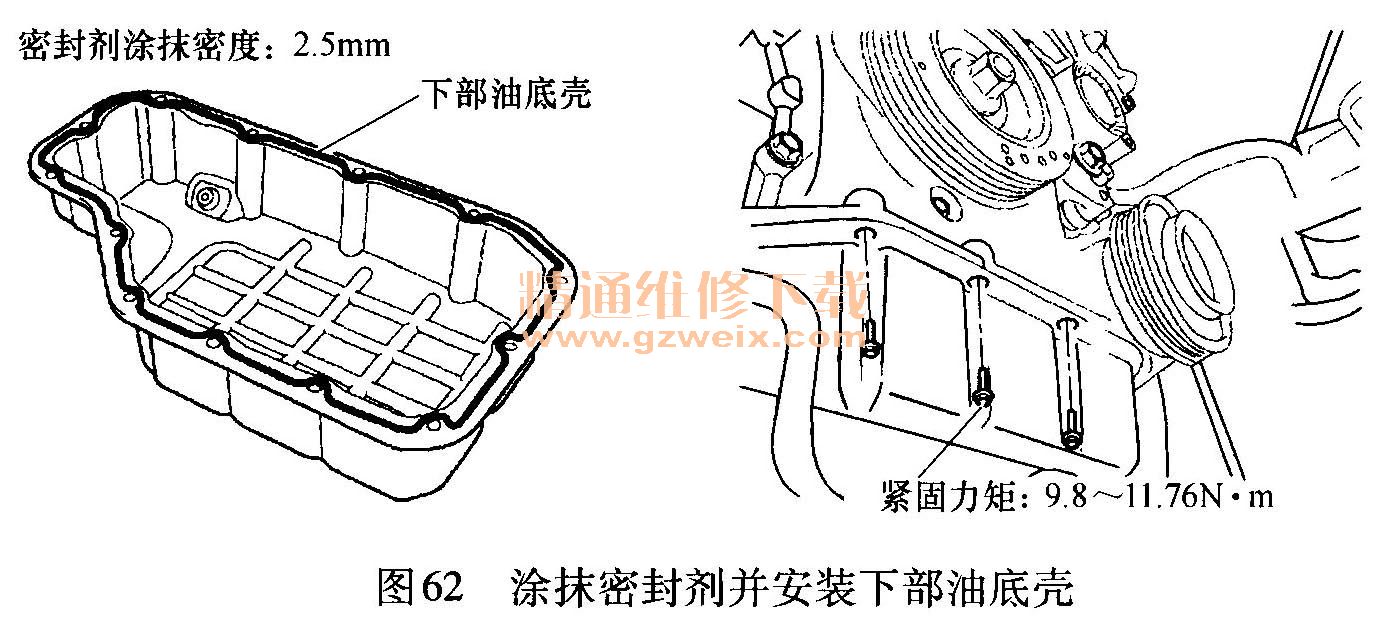

23）涂抹密封剂并安装下部油底壳，如图62所示。
