二、ACURA RDX轿车2.3L发动机正时链条安装
1）将曲轴设置到上止点位置：按照图132所示，使曲轴链轮上的上止点标记A与发动机气缸体上的指针B对齐。

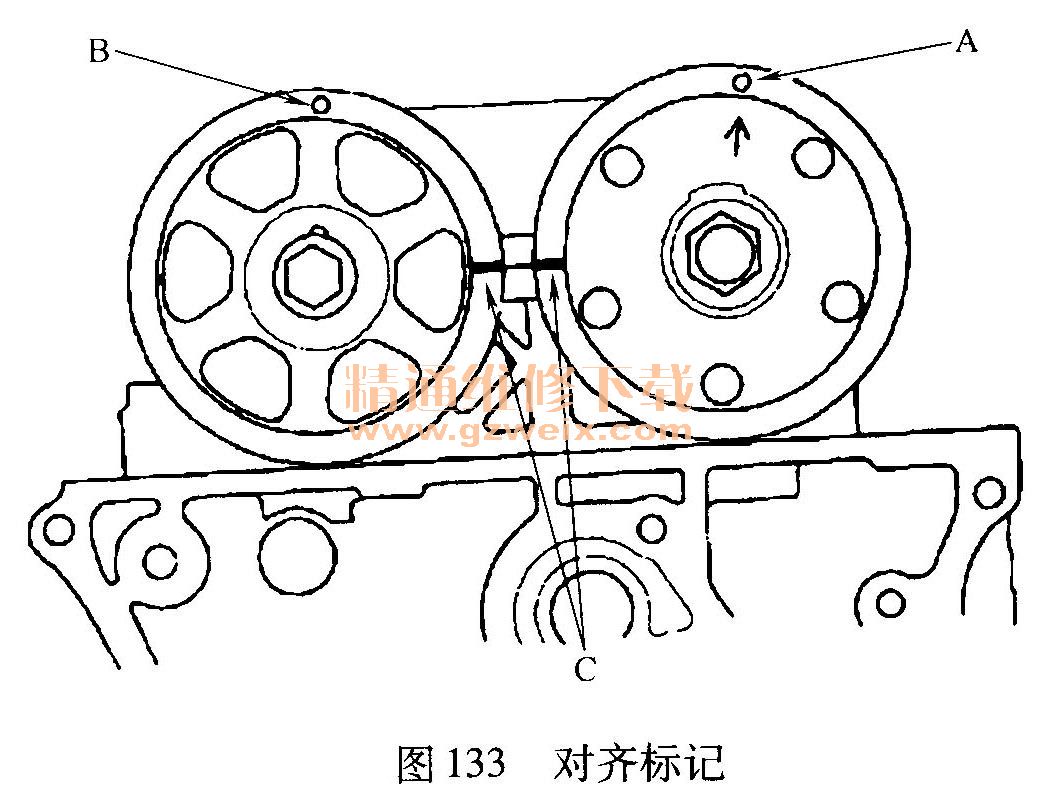

2）把凸轮轴设置到上止点位置：按照图133所示，可变气门正时控制执行器上的标记A和排气凸轮轴链轮上的标记B均应位于顶部位置，可变气门正时控制执行器上的上止点标记C和排气凸轮轴链轮上的上止点标记C应对齐。

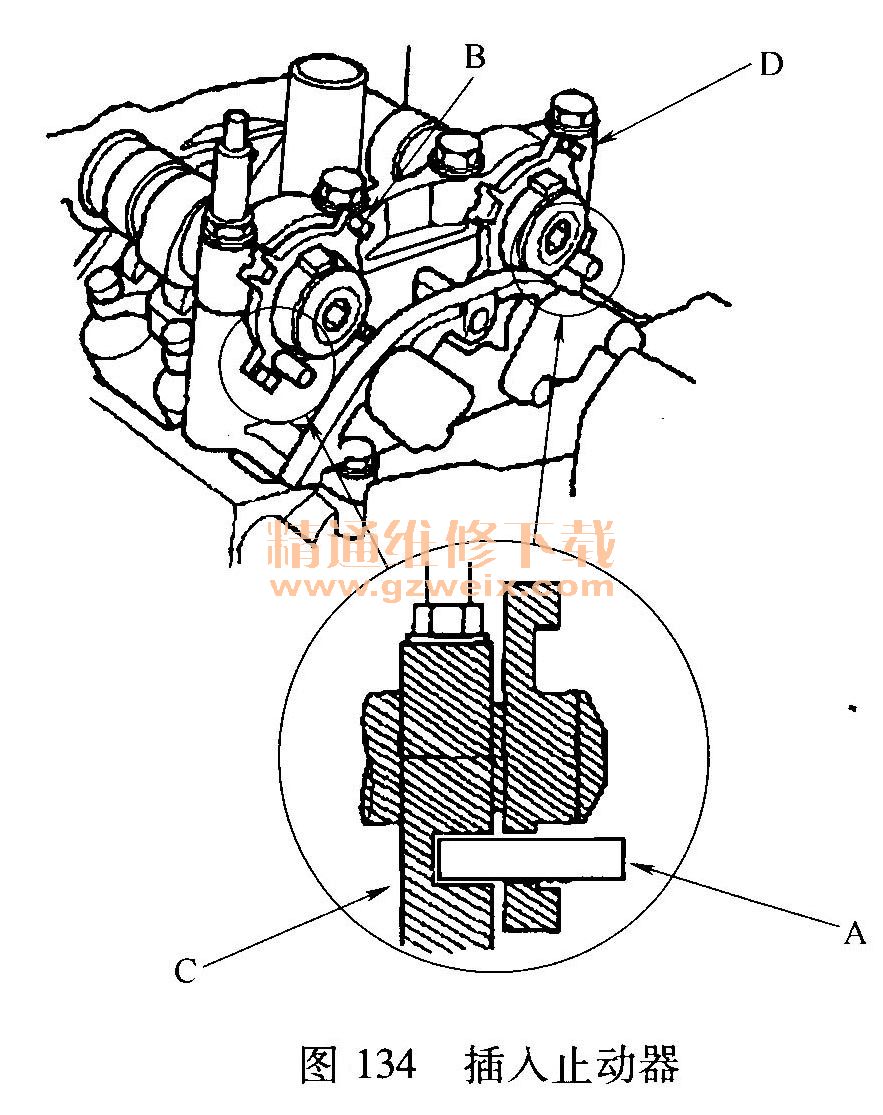

3）按照图134所示，固定住进气凸轮轴，把止动器A（工具号：24635-P6 H-003插入凸轮轴位置脉冲板B中的检修孔中并穿过5号摇臂固定器C。
4）按照图134所示，固定住排气凸轮轴，把止动器A（工具号：24635 - P6 H- 003）插入凸轮轴位置脉冲板D中的检修孔中并穿过5号摇臂固定器C。

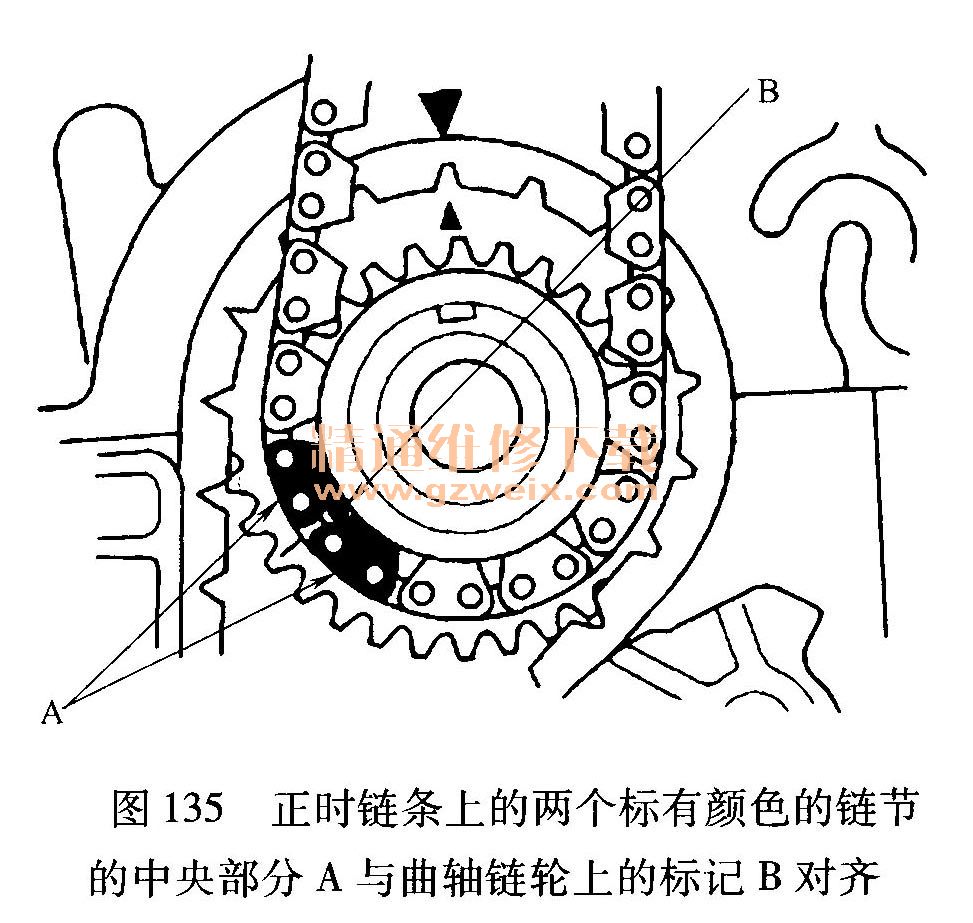

5）按照图135所示，把正时链条安装到曲轴链轮上，使正时链条上的两个标有颜色的链节的中央部分A与曲轴链轮上的标记B对齐。

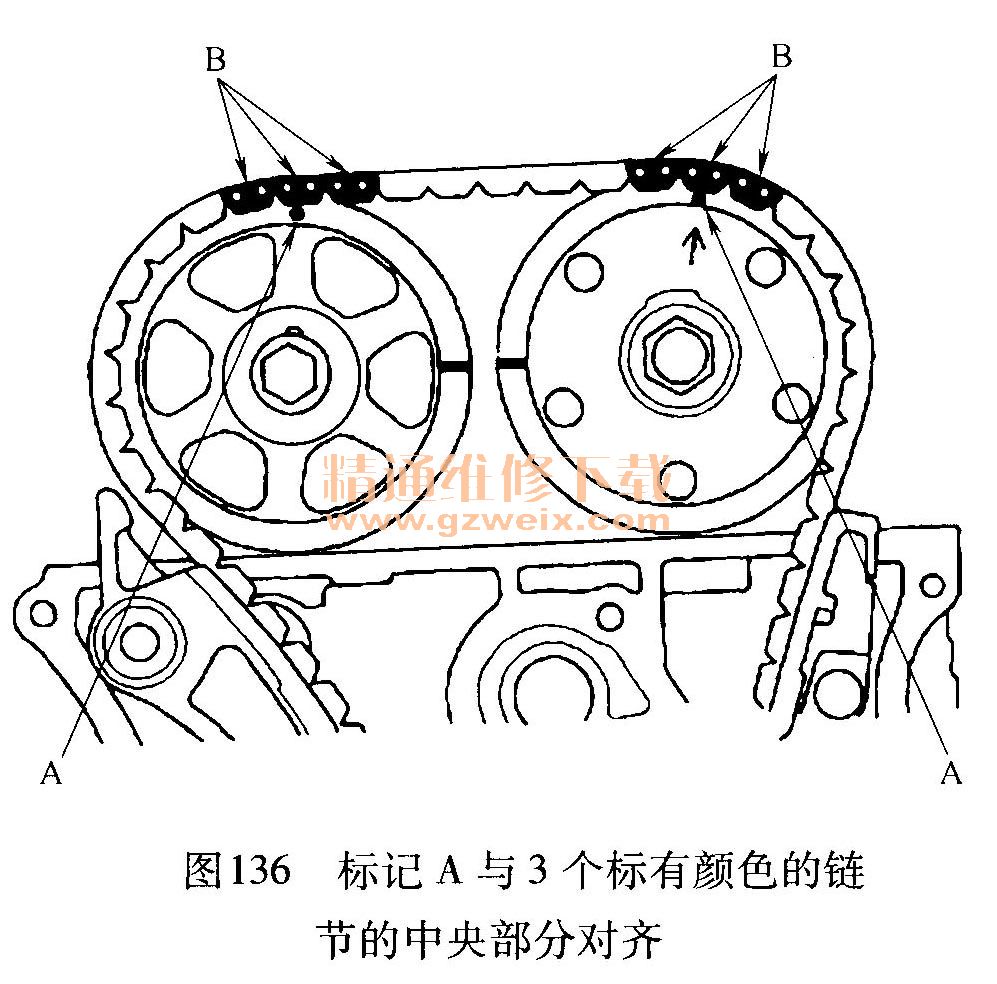

6）把正时链条安装到气门正时控制执行器和排气凸轮轴链轮上，并按照图136所示，使标记A与3个标有颜色的链节的中央部分对齐。

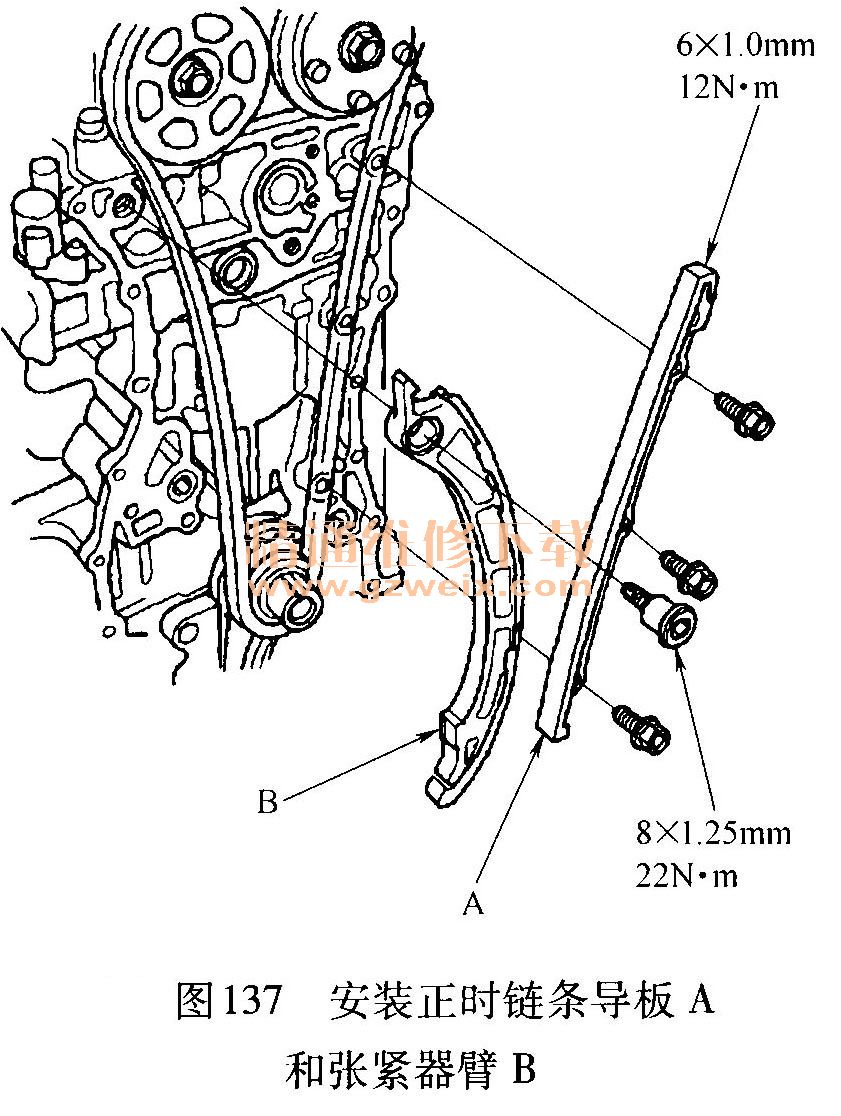

7）按照图137所示，安装正时链条导板A和张紧器臂B。
8）按照图138所示，安装自动张紧器。
9）按照图139所示，安装正时链条导板B。

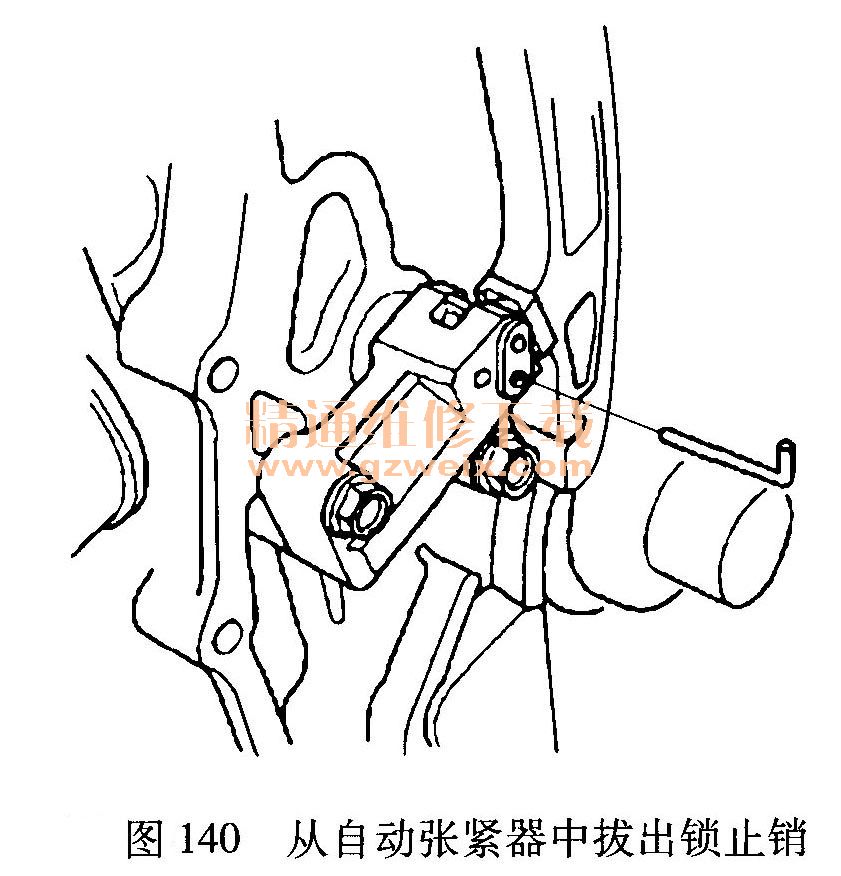

10）按照图140所示，从自动张紧器中拔出锁止销。
11）按照图141所示，拔出止动器（工具号：24635- P6H-003）。
