福特锐界(EDGE)3.5L发动机正时校对方法
来源:本站整理  作者:佚名  2013-09-24 15:01:54

    一、EDGE(锐界)轿车3.5L发动机正时链条拆卸
    1)拆卸发动机前盖。
    2)顺时针转动曲轴,按照图1所示将可变凸轮轴正时总成上的正时标记对齐。

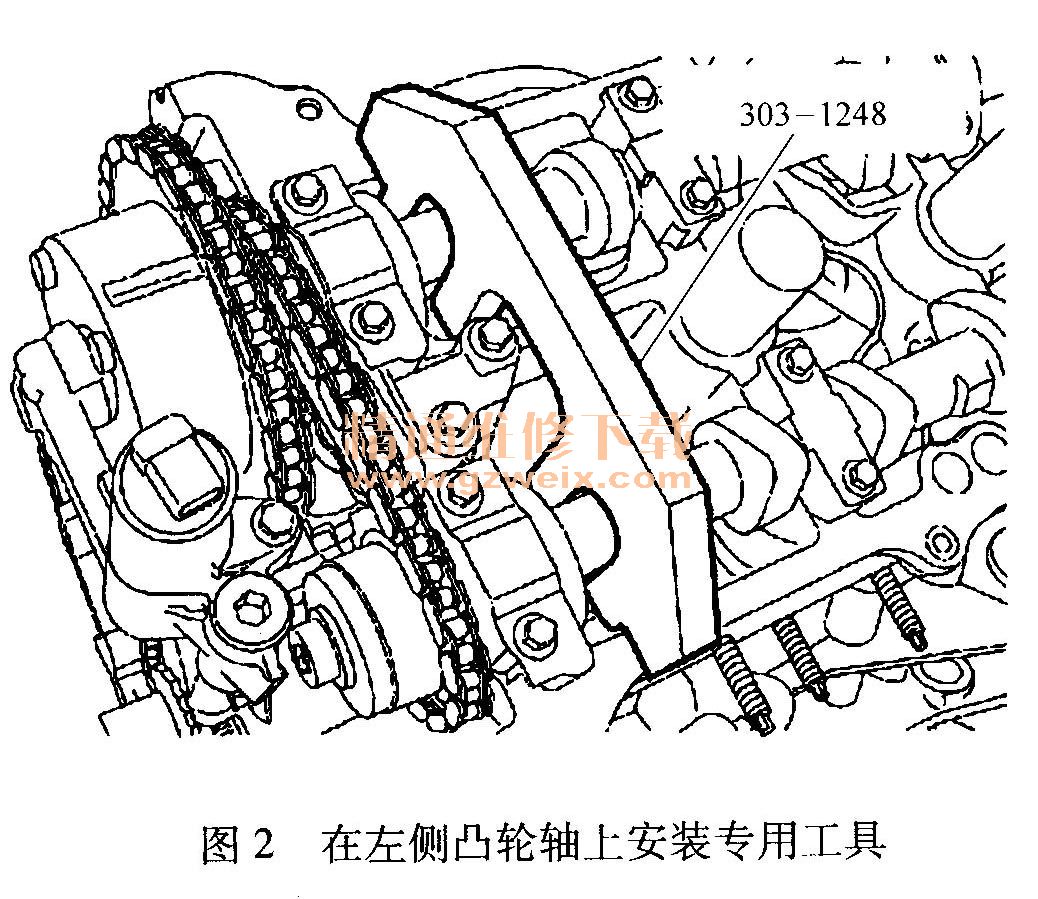

    3)将专用工具(工具号303-1248)安装到左侧凸轮轴上,如图2所示。将凸轮轴固定在上止点位置。

    4)将专用工具(工具号303-1248)安装到右侧凸轮轴上,如图3所示。将凸轮轴固定在上止点位置。

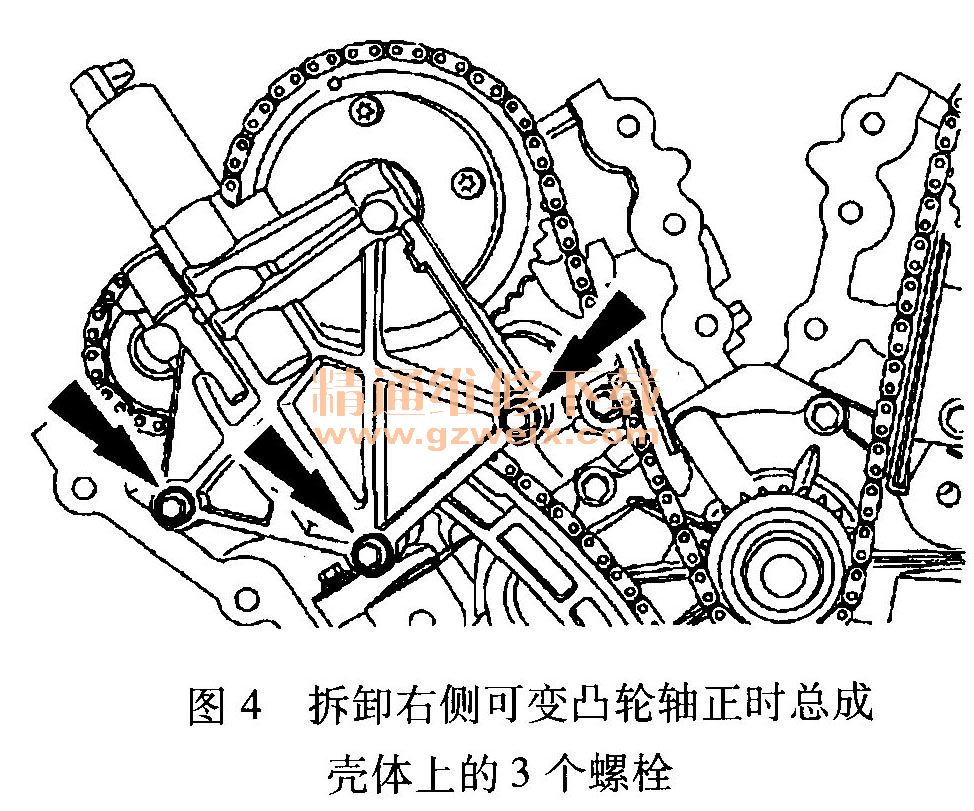

    5)拆卸右侧可变凸轮轴正时总成壳休上的3个螺栓,如图4所示。

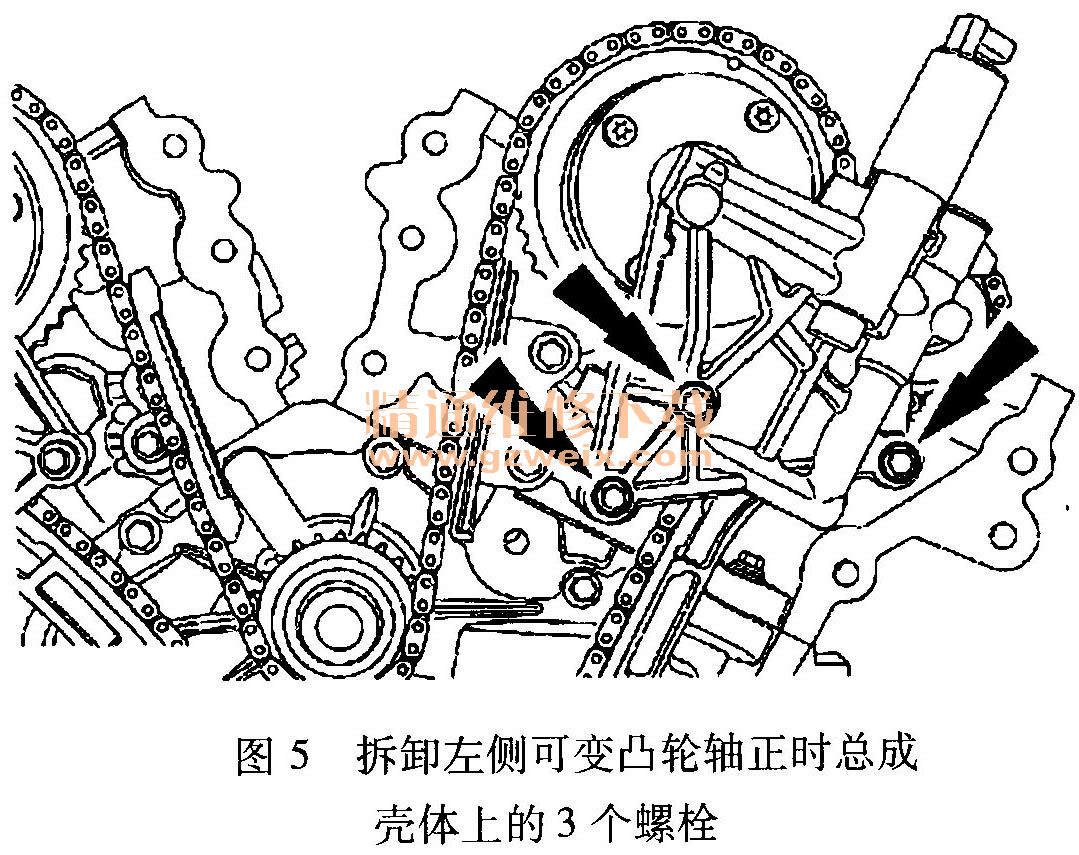

    6)拆卸左侧可变凸轮轴正时总成壳体上的3个螺栓,如图5所示。

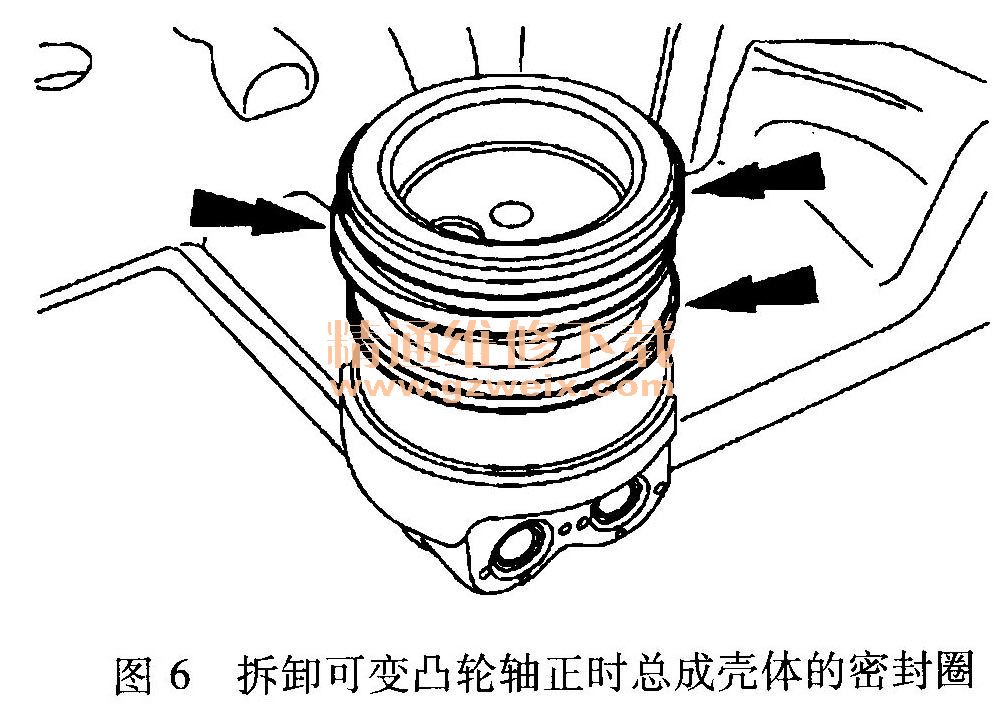

    7)拆卸并废弃可变凸轮轴正时总成壳体的密封圈,如图6所示。

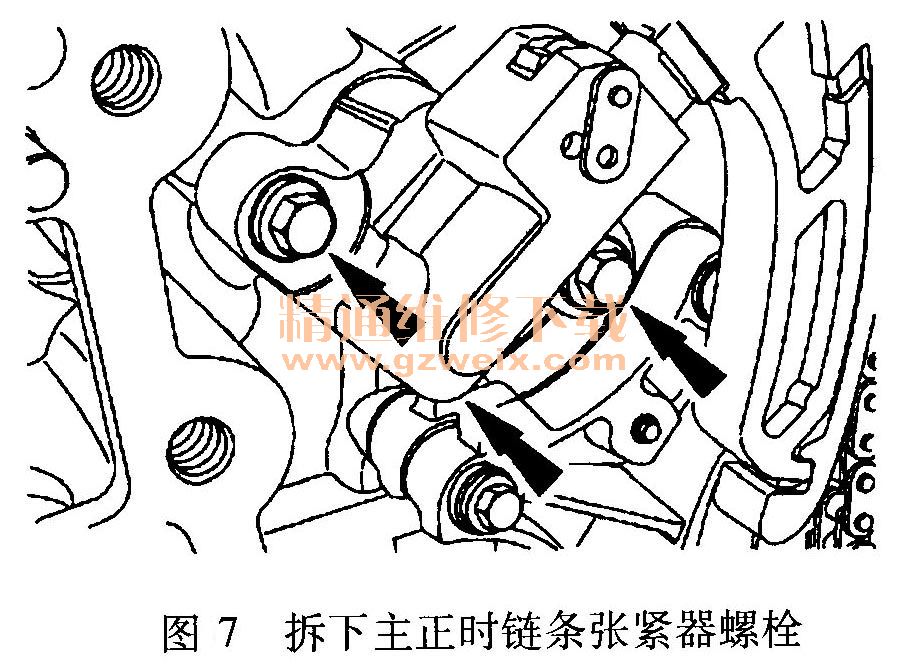

    8)拆下主正时链条张紧器的2个固定螺栓,如图7所示。

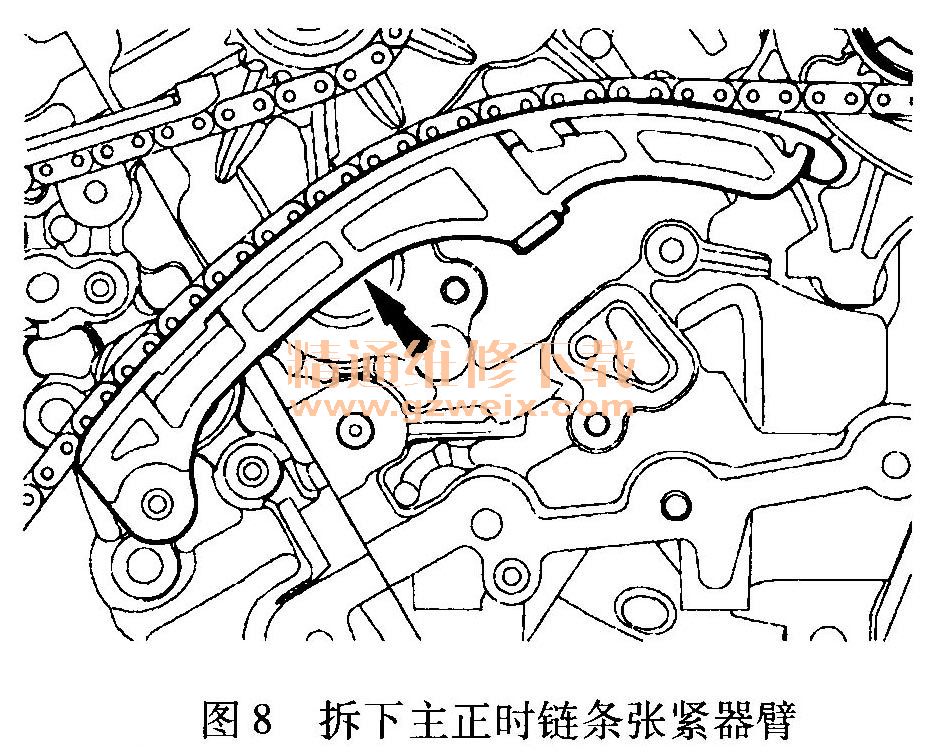

    9)拆下主正时链条张紧器臂,如图8所示。

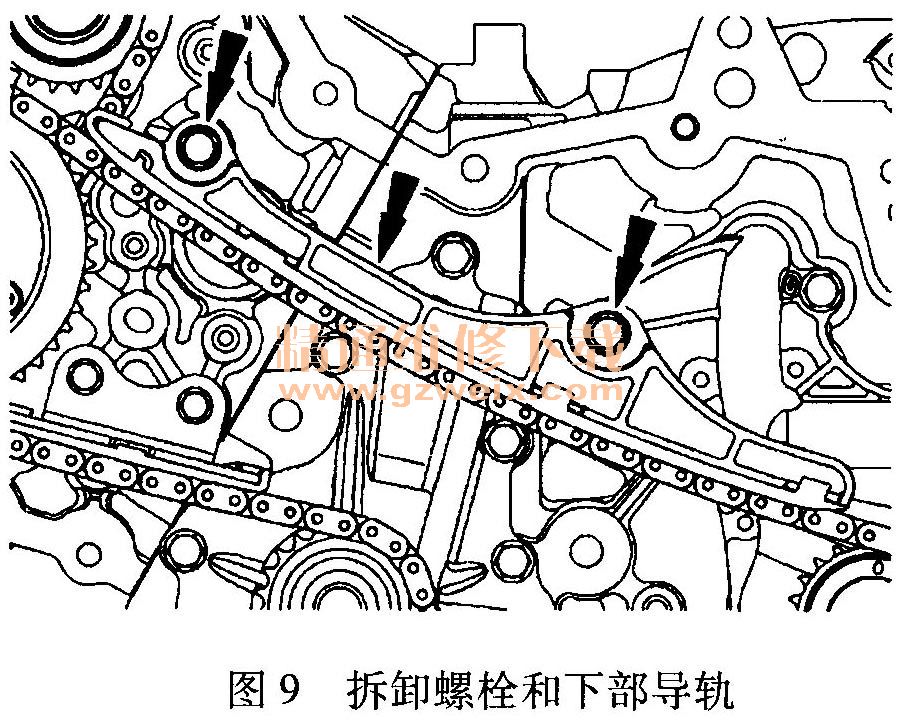

    10)拆下2个螺栓和左侧主正时链条下部导轨,如图9所示。

    11)拆卸主正时链条,如图10所示。

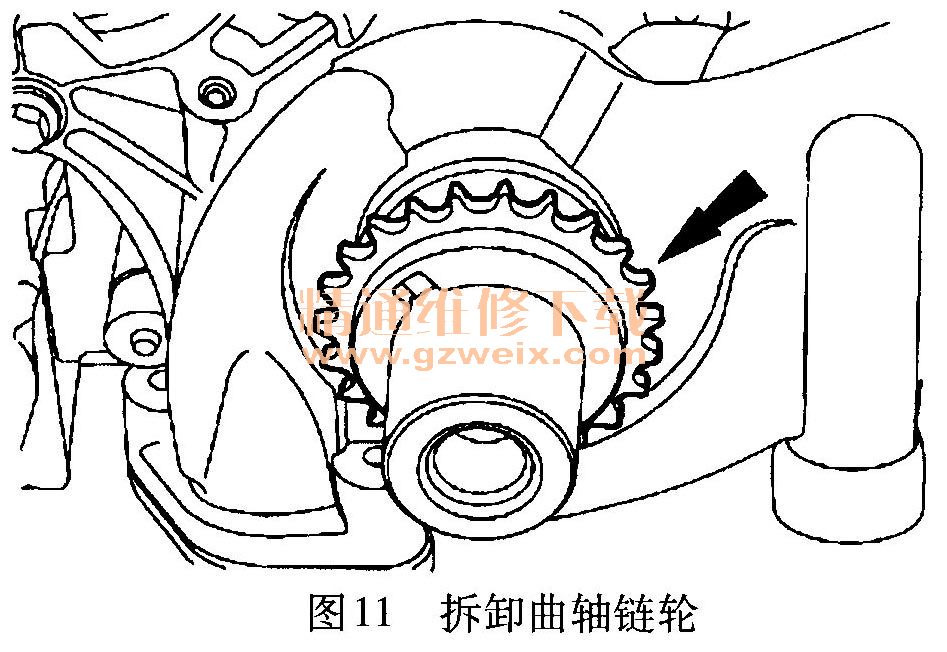

    12)拆卸曲轴链轮,如图11所示。

    13)拆卸2个螺栓和左侧正时链条上部导轨,如图12所示。

    14)压缩左侧次级正时链条张紧器并插入限位销,如图13所示,使张紧器固定在压缩位置。

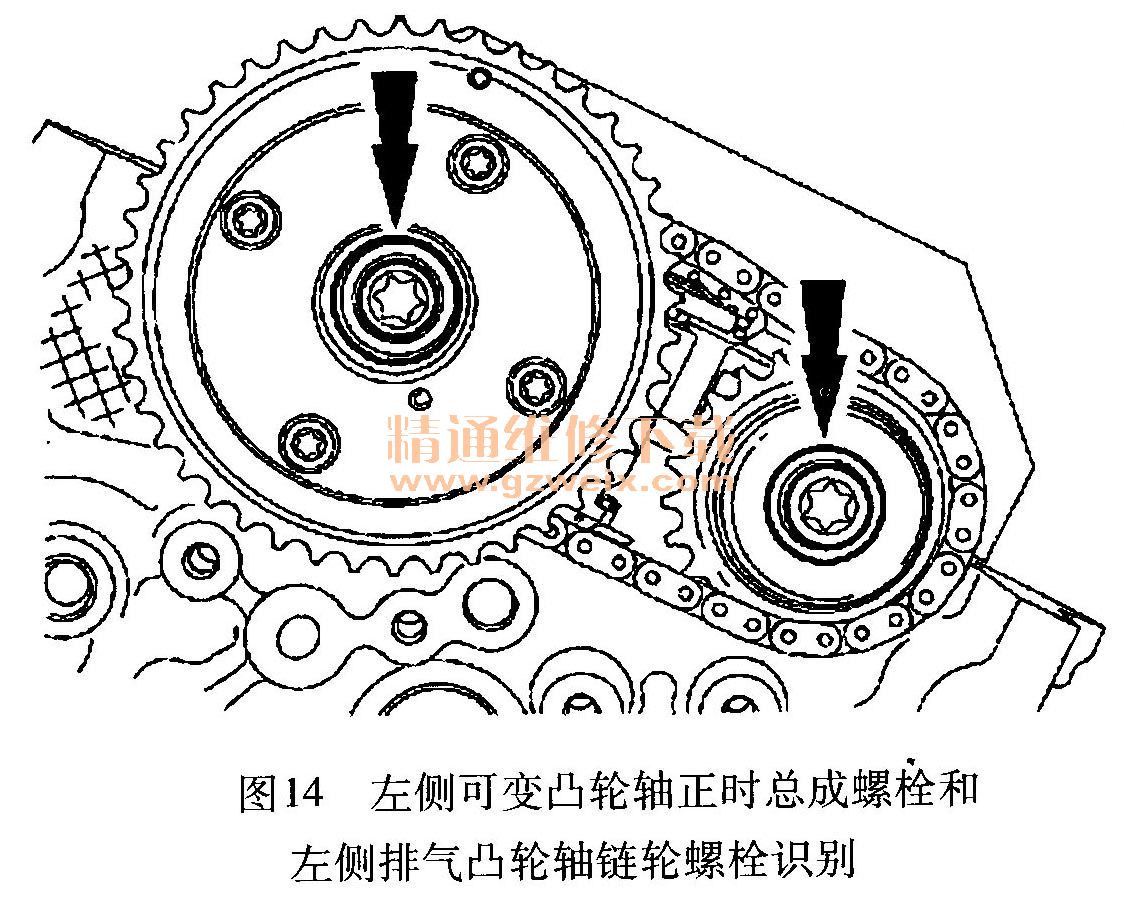

    15)拆下并废弃左侧可变凸轮轴正时总成螺栓和左侧排气凸轮轴链轮螺栓(其识别见图14)。把左侧可变凸轮轴正时总成、次级正时链条和左侧排气凸轮轴链轮一起拆下。

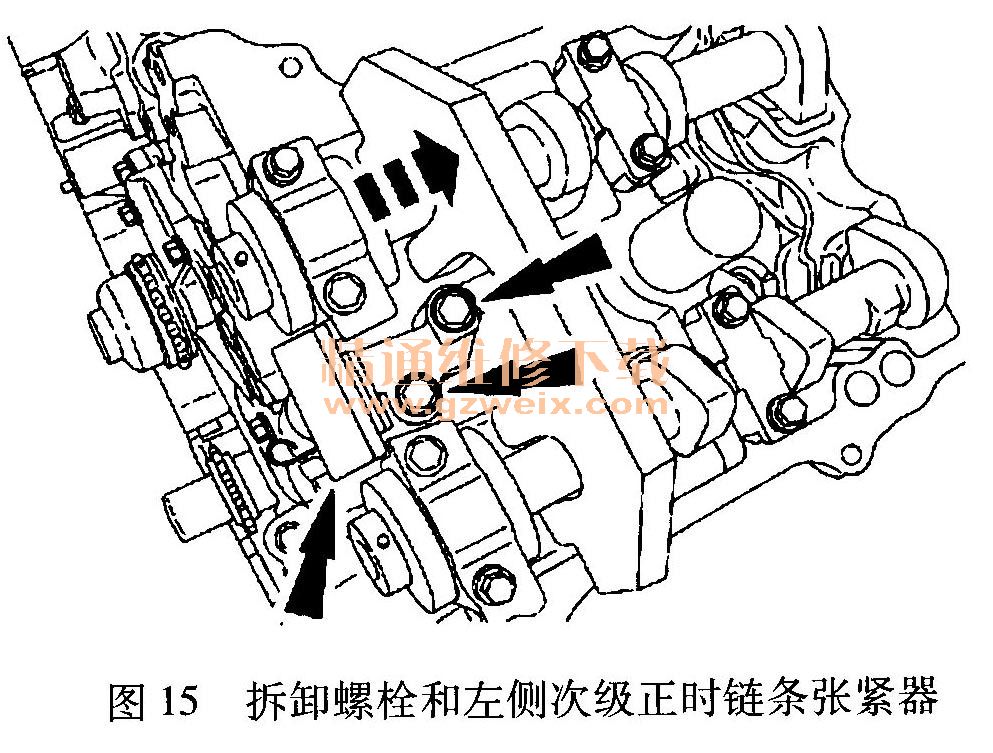

    16)拆下2个螺栓和左侧次级正时链条张紧器,如图15所示。

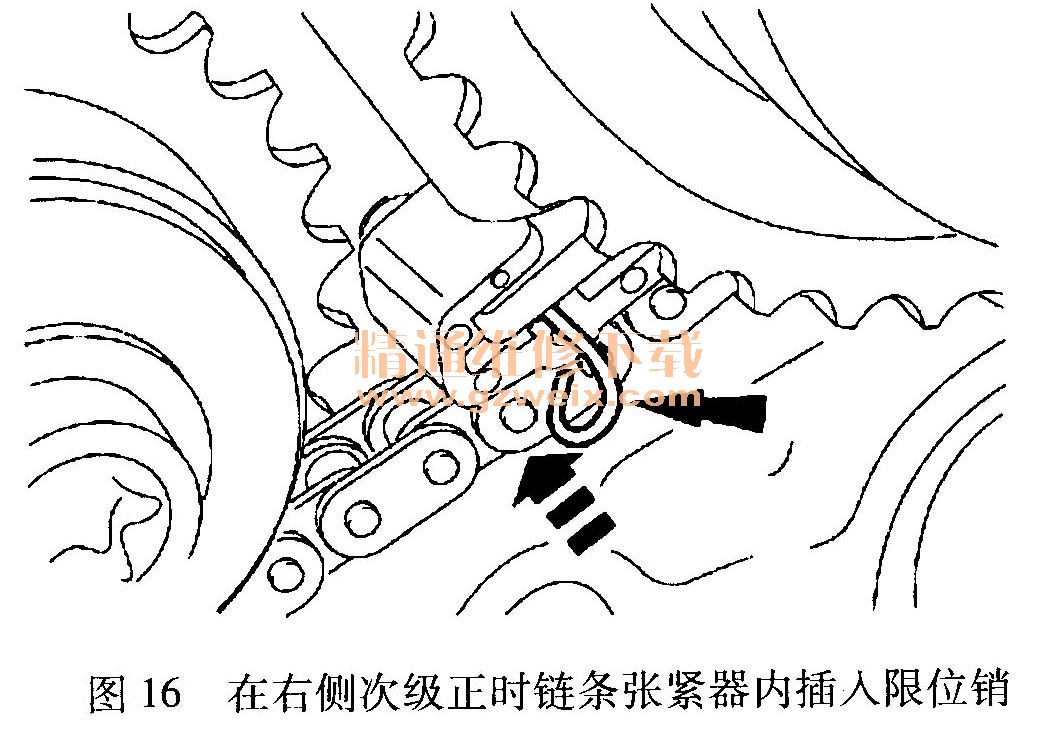

    17)压缩右侧次级正时链条张紧器并插入限位销,如图16所示,使张紧器固定在压缩位置。

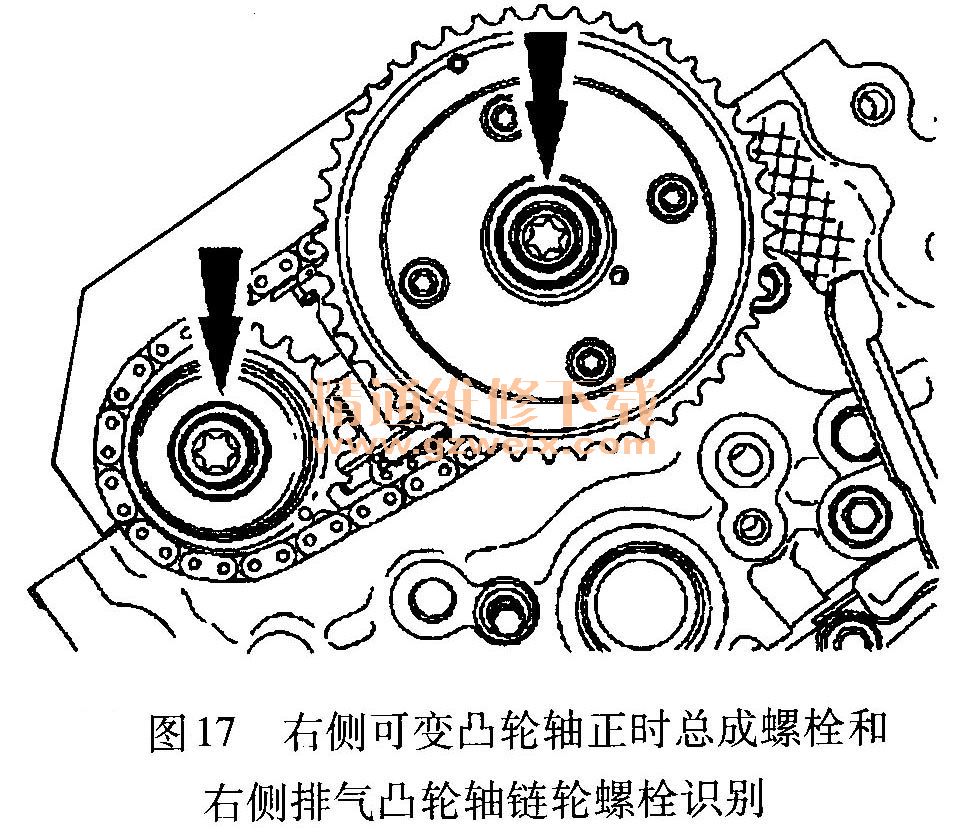

    18)拆下并废弃右侧可变凸轮轴正时总成螺栓和右侧排气凸轮轴链轮螺栓(其识别见图17)。把右侧可变凸轮轴正时总成、次级正时链条和右侧排气凸轮轴链轮一起拆下。

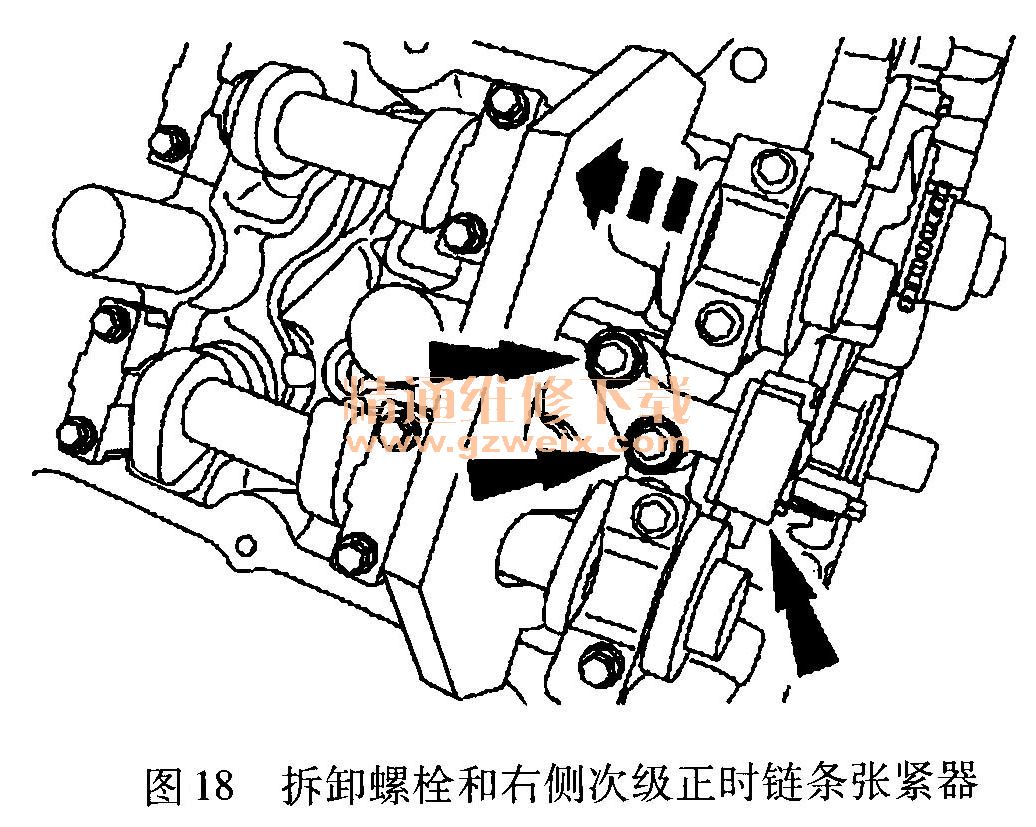

    19)拆下2个螺栓和右侧次级正时链条张紧器,如图18所示。

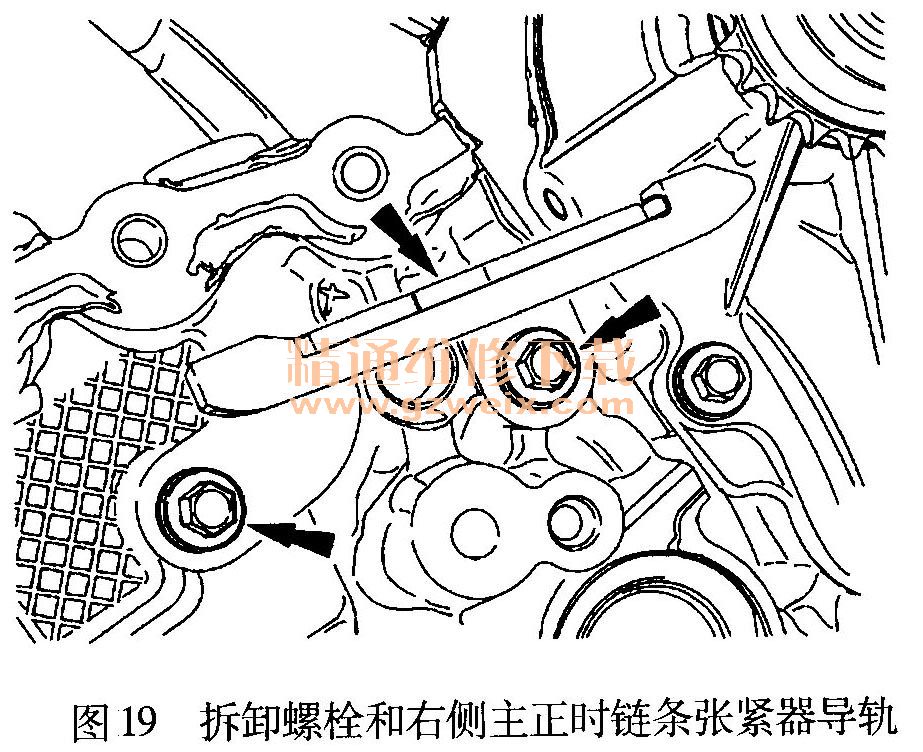

    20)拆卸2个螺栓和右侧主正时链条张紧器导轨,如图19所示。
