20．举升车辆，释放机油并拆卸下油底壳，如图13所示。拆卸下油底壳时需要使用专用工具（如图14所示）除掉下油底壳与上油底壳之间的密封胶。


    21．应用22mm套筒扳手和专用工具（如图15所示）拆卸曲轴皮带轮。

    22．分离正时链条盖冷却水管，如图16所示。

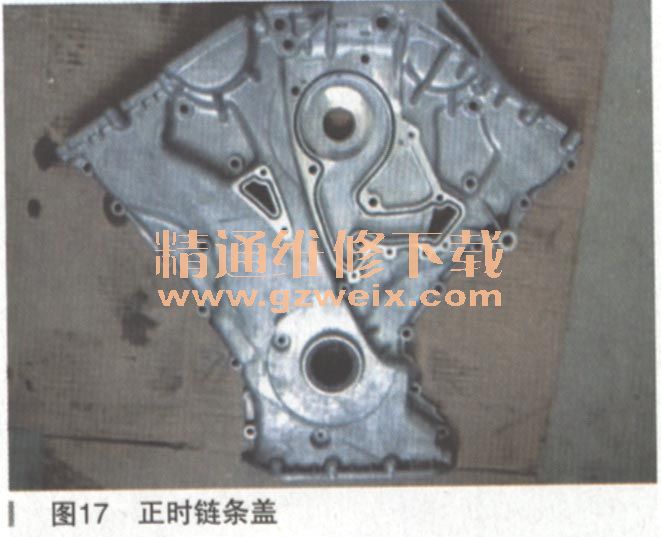

    23．拆卸卿书连条盖，如图17所示。

    24．由于车辆在使用一段时间后，正时链条上的识别标记可能会被磨损掉。所以在拆卸正时链条前，根据链轮的位置用标记标明左右链条。
    25．拆卸油泵链条盖，如图18所示。

    26．拆卸油泵链条张紧器总成。
    27．拆卸油泵链条导轨。
    28．拆卸右侧正时链条自动张紧器和右侧正时链条张紧器臂。
    29．拆卸右侧正时链条导轨和右侧正时链条。
    30．拆卸机油泵链轮和机油泵链条，如图19所示。

    31．拆卸曲轴链轮A（驱动机油泵和右侧凸轮轴的链轮），如图20所示。

    32．拆卸左侧正时链条张紧器和张紧器臂，如图21所示。

    33．拆卸左侧正时链条导轨和左侧正时链条。
    34．拆卸曲轴链轮B（驱动左侧凸轮轴的链轮），如图22所示。

    35．拆卸张紧器底座总成，如图23所示。
