大众CC CGMA（2.0 L 4缸4气门型发动机）正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-07-13 14:08:51

    （二）凸轮轴正时链的安装
    凸轮轴正时链的安装步骤和方法如下。
    1．拆卸油雾分离器。
    2．拆卸真空泵。

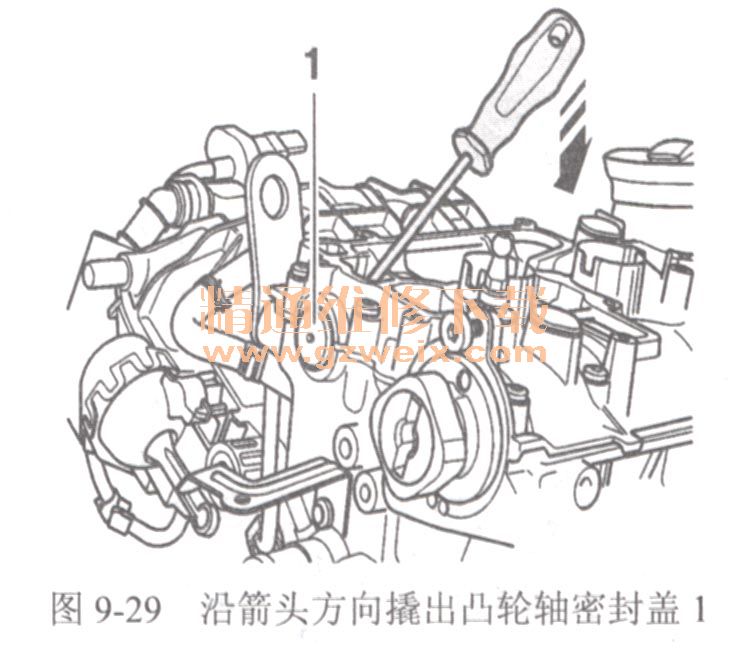

    3．沿箭头方向撬出凸轮轴密封盖1，如图9-29所示。

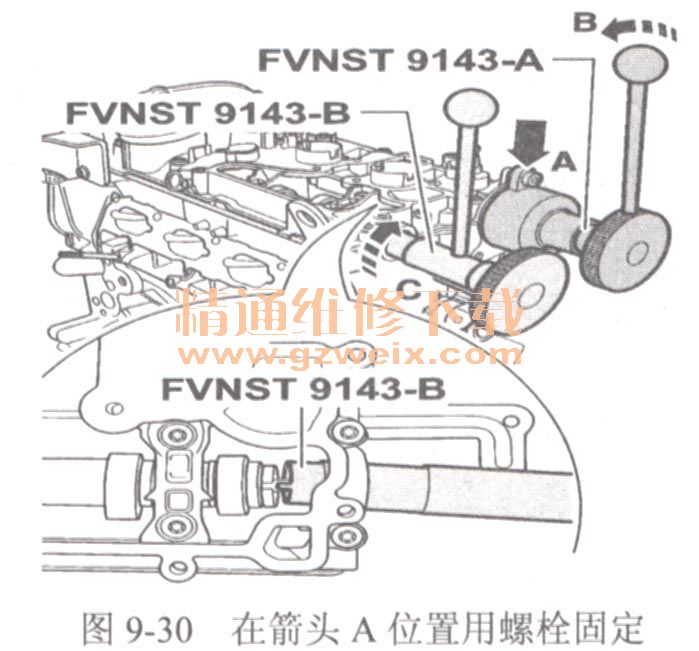

    4．安装凸轮轴正时调整工具FVNST9143-A和FVNST9143-B，并在箭头A位置用螺栓固定，如图9-30所示。

    5．将正时链装到排气凸轮轴链轮上。
    6．将正时链装到曲轴链轮上。

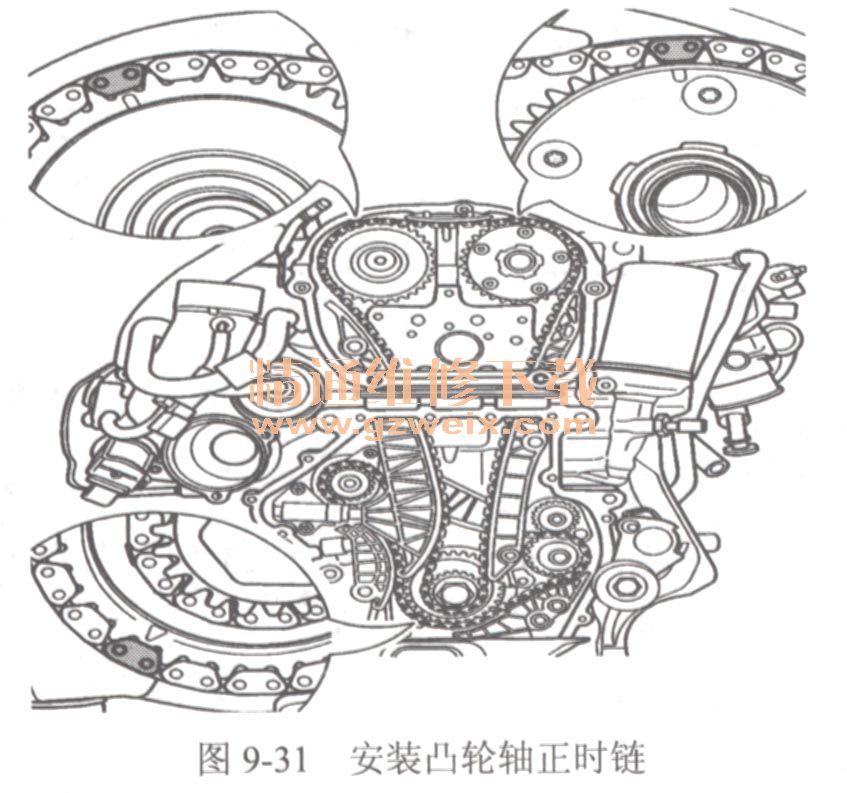

    7．安装凸轮轴正时链时，驱动链／链轮的标记箭头必须重合，如图9-31所示。

    8．沿箭头B和箭头C的方向旋转调整工具，并将正时链安装到进气凸轮轴的链轮上，如图9-32所示。

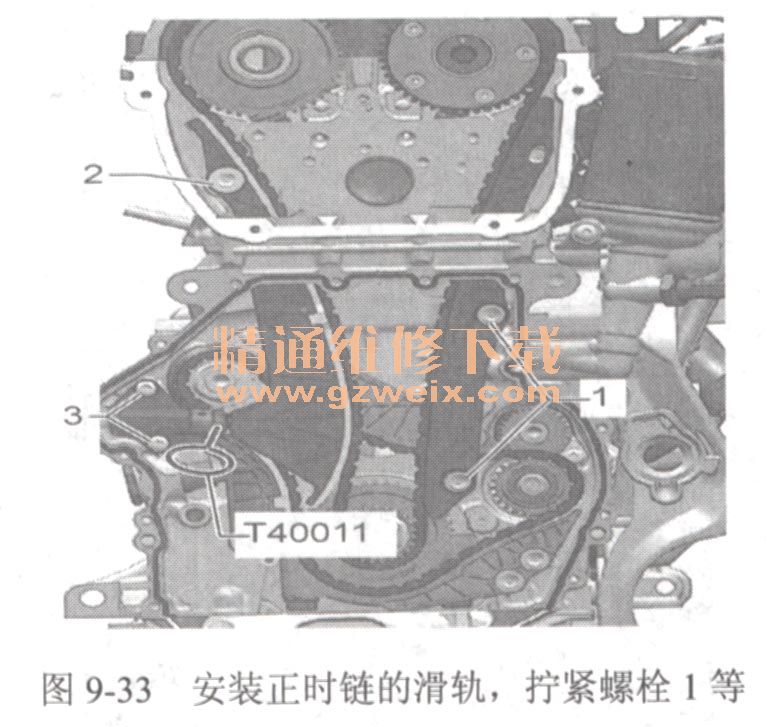

    9．安装正时链的滑轨，拧紧螺栓1，如图9-33所示。

    10．安装正时链的张紧轨，拧紧螺栓2，如图9-33所示。
    11．安装正时链张紧器，并拧紧螺栓3，如图9-33所示。

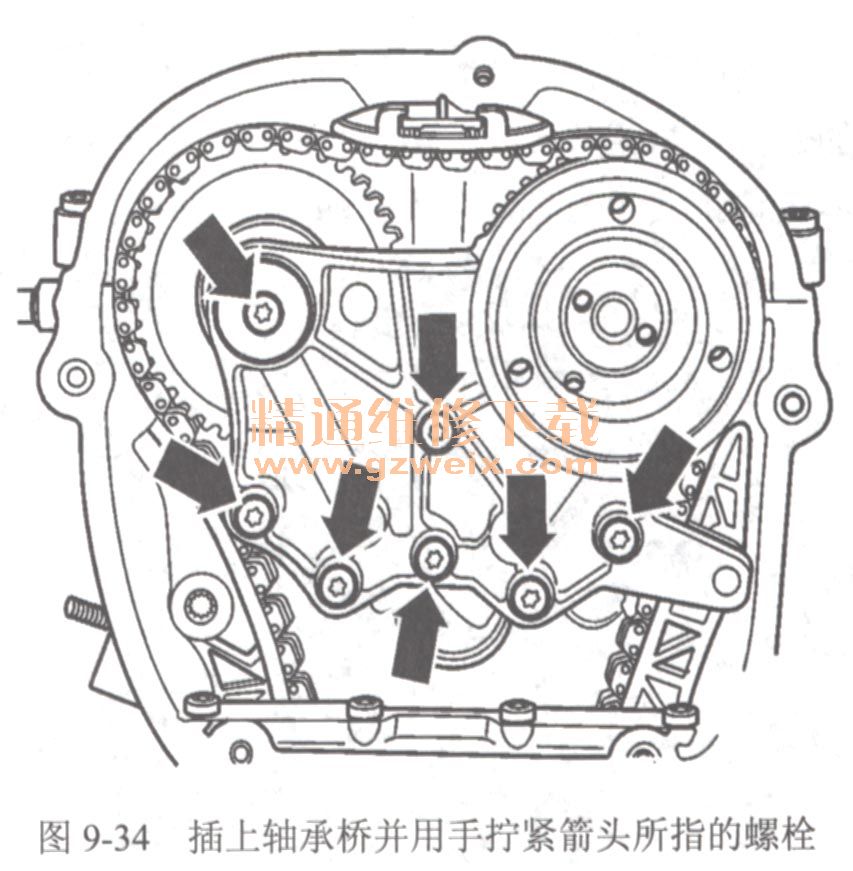

    12．插上轴承桥并用手拧紧箭头所指的螺栓，如图9-34所示。

    13．拆下正时链张紧器上的定位销T40011。
    14．拧紧轴承桥的螺栓箭头。
    15．拧紧调节阀。
    其余部件的安装与拆卸顺序相反。
