发动机正时传动带部件如图7-10所示。

    注意：在正时传动带拆卸工作完成后，曲轴和凸轮轴各自单独转动的范围不得超过图7-11中2所示的允许范围。若转动超过了规定范围，则可能在活塞和气门之间产生干涉，与活塞和气门有关的部件也可能受损。不能弯曲正时传动带。

    ①凸轮轴允许转动范围为缸盖罩上的V标记左右90°。
    ②曲轴允许转动范围为油泵壳上的箭头标记左右90°。

    (1)拆卸发动机组件。
    (2)拆卸水泵／发电机传动带。

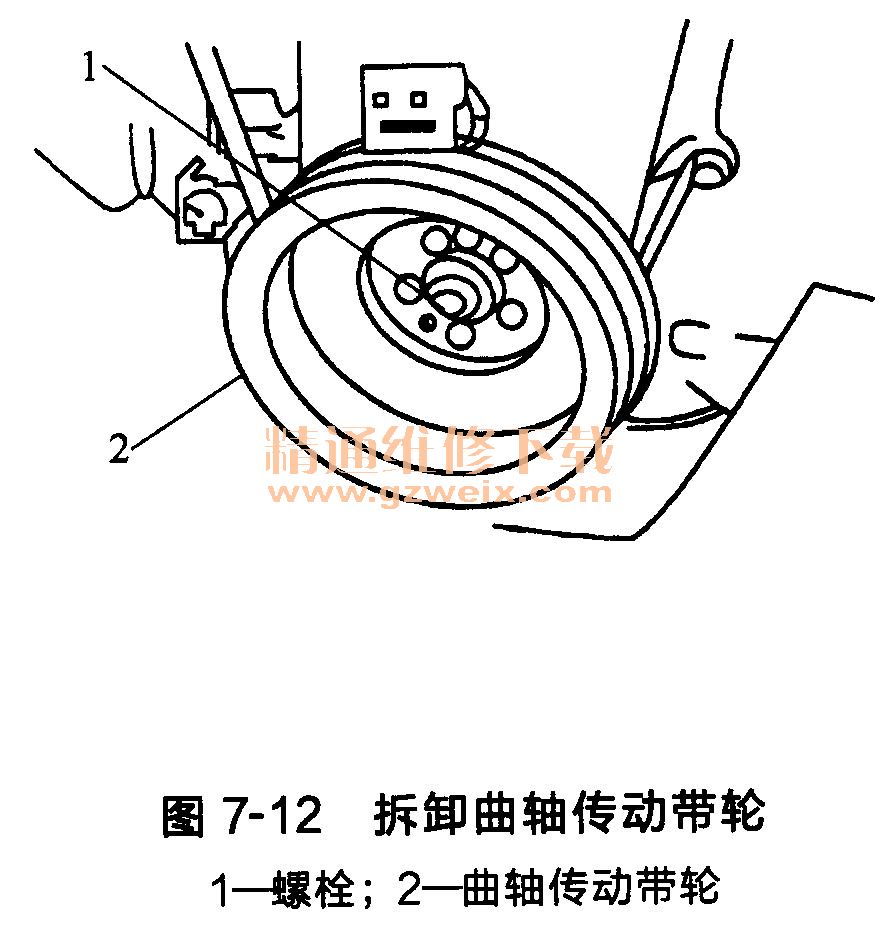

    (3)拆卸传动带轮螺栓，拆卸曲轴传动带轮，如图7-12所示

    (4)将发动机右侧安装支架拆掉。
    (5)拆卸正时传动带外罩，如图7-13所示。

    (6)如图7-14所示，转动曲轴，将4个正时标记对齐。

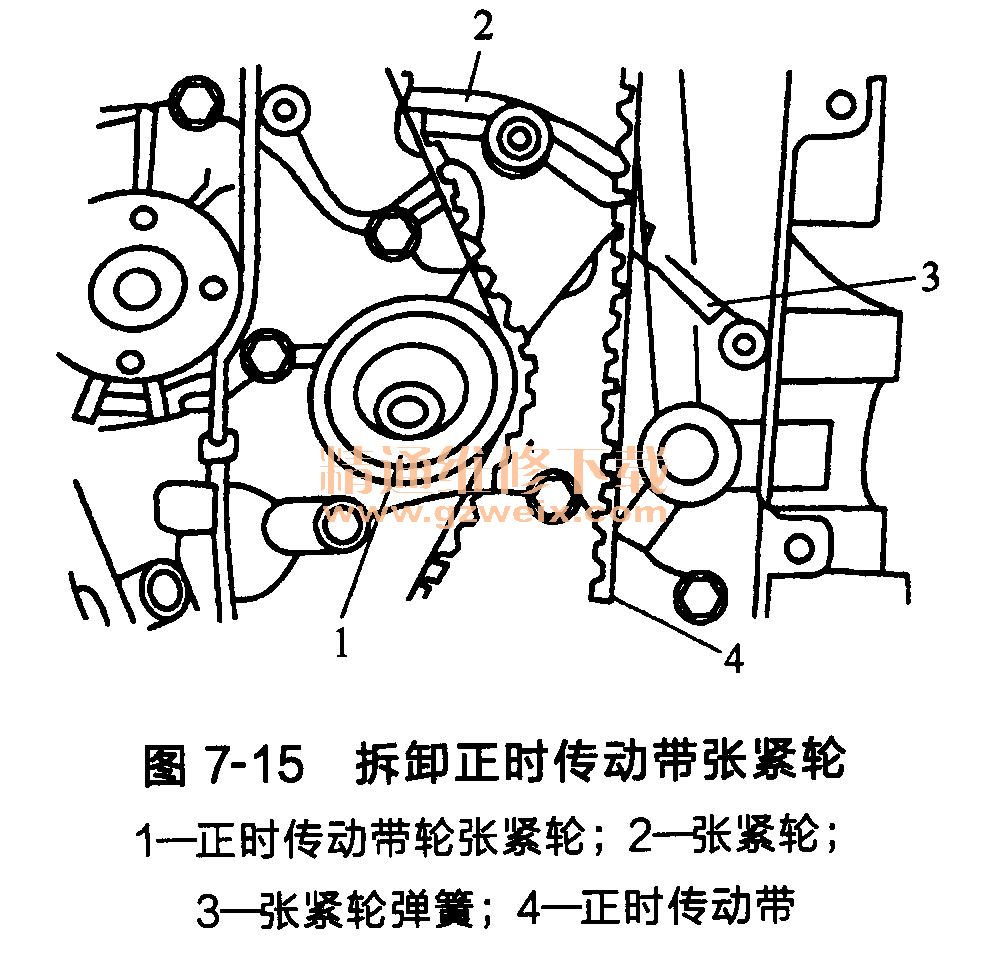

    (7)拆卸正时传动带张紧轮1、张紧轮2、张
紧轮弹簧3和正时传动带4，如图7-15所示。

注意：禁止弯折正时传动带。
