本田C R-V发动机（K20A4/K20A5/K24A1 /K24A5型）正时链条的拆卸

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-04-15 06:02:04

    注意：不要使正时链条与磁场接触

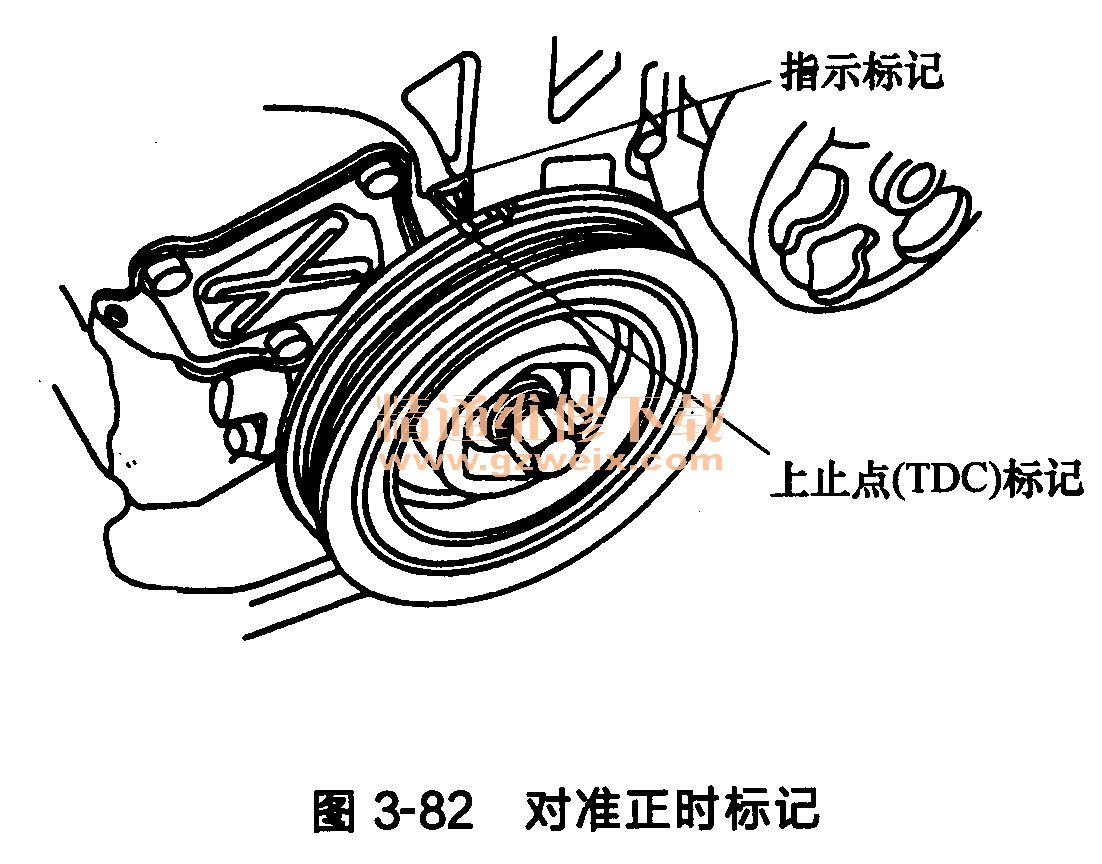

    (1)转动曲轴传动带轮，以使上止点（TDC）标记与指示标记对准，如图3-82所示。

    (2)拆下前轮胎／车轮。

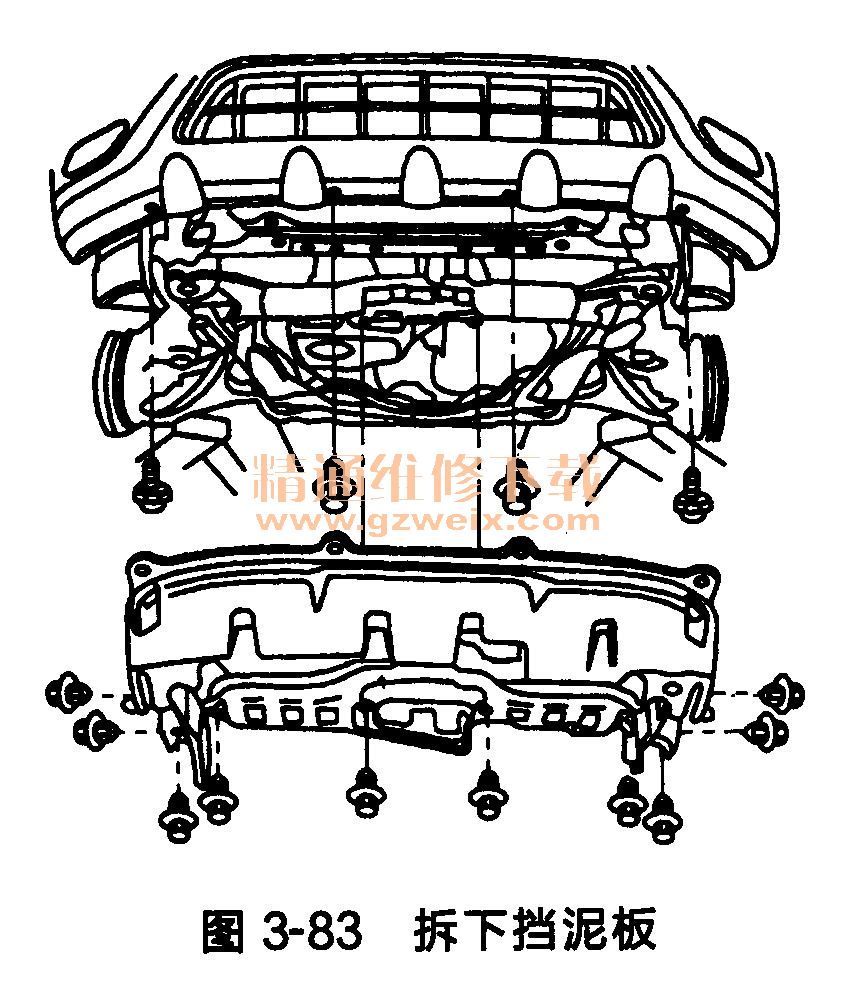

    (3)拆下挡泥板，如图3-83所示。

(4)卸下驱动带。
(5)拆下气门室盖。
    (6)拆下曲轴传动带轮。

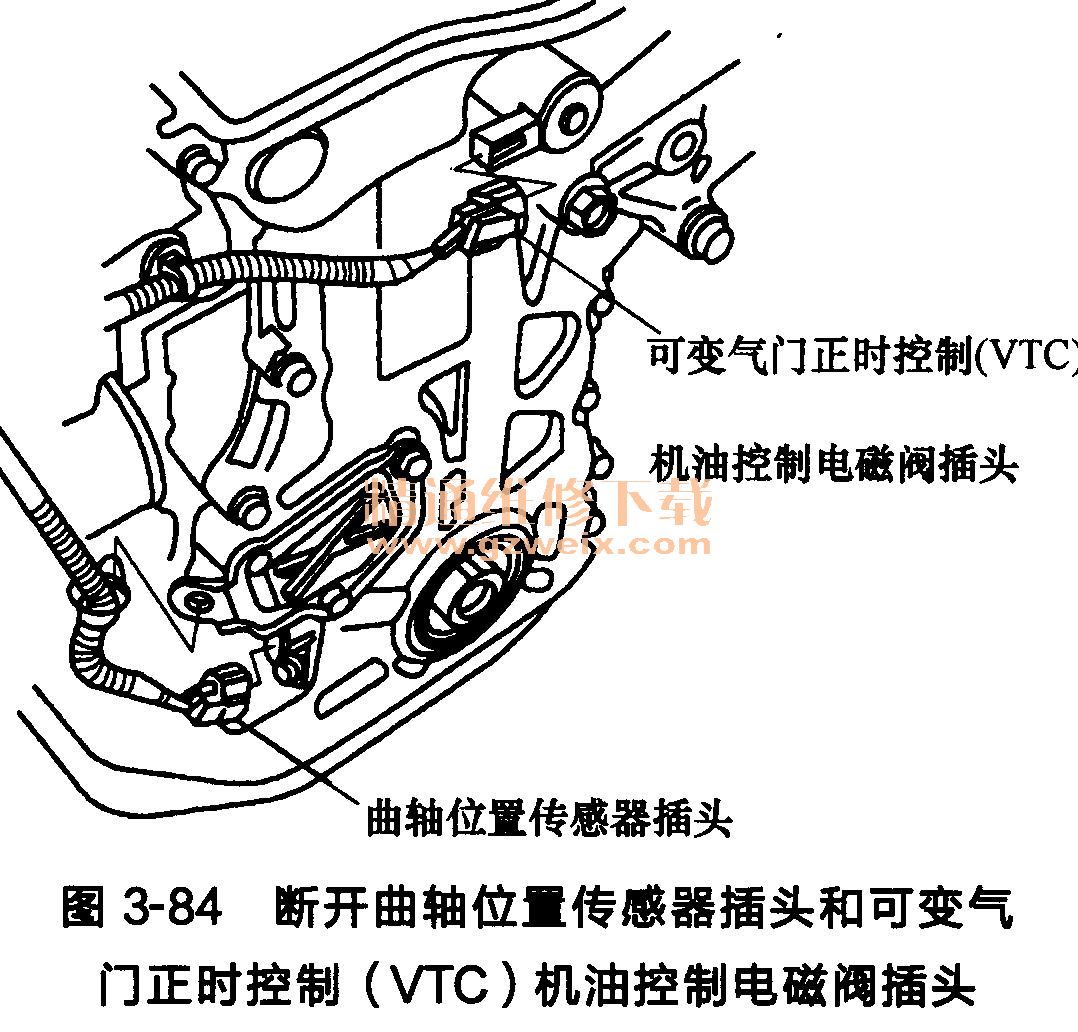

    (7)断开曲轴位置传感器插头和可变气门正时控制（VTC）机油控制电磁阀插头，如图3-84所示。

    (8)拆下VTC机油控制电磁阀。
    (9)将木块放置在油底壳下部，用千斤顶支撑发动机。

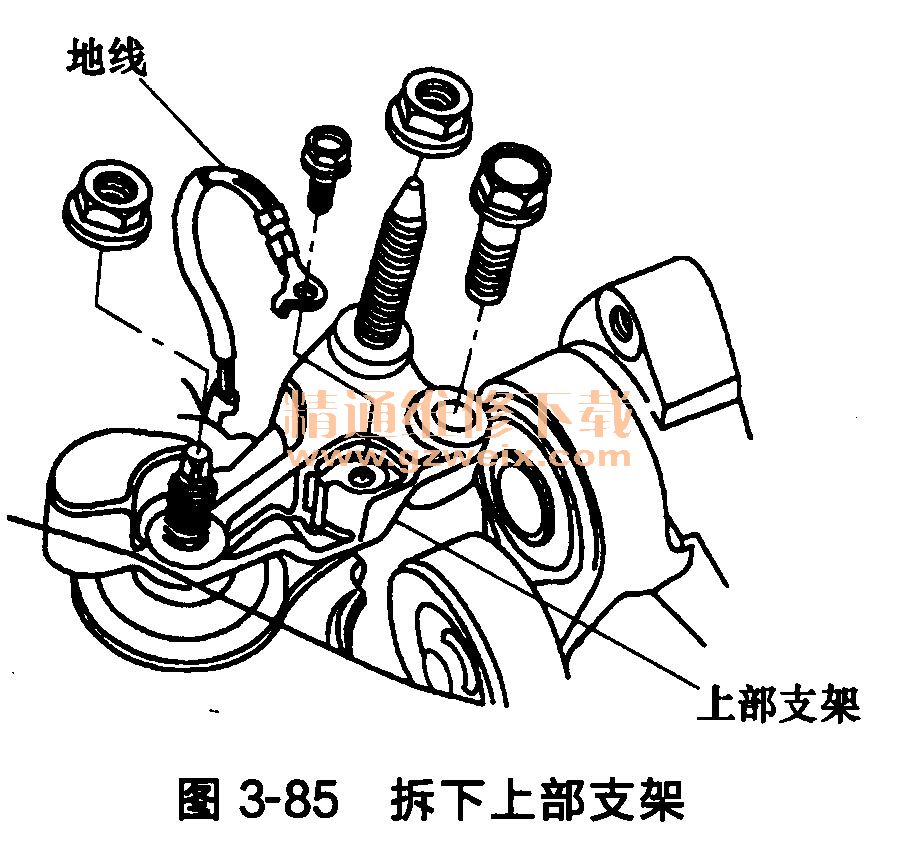

    (10)断开地线，拆下上部支架，如图3-85所示。

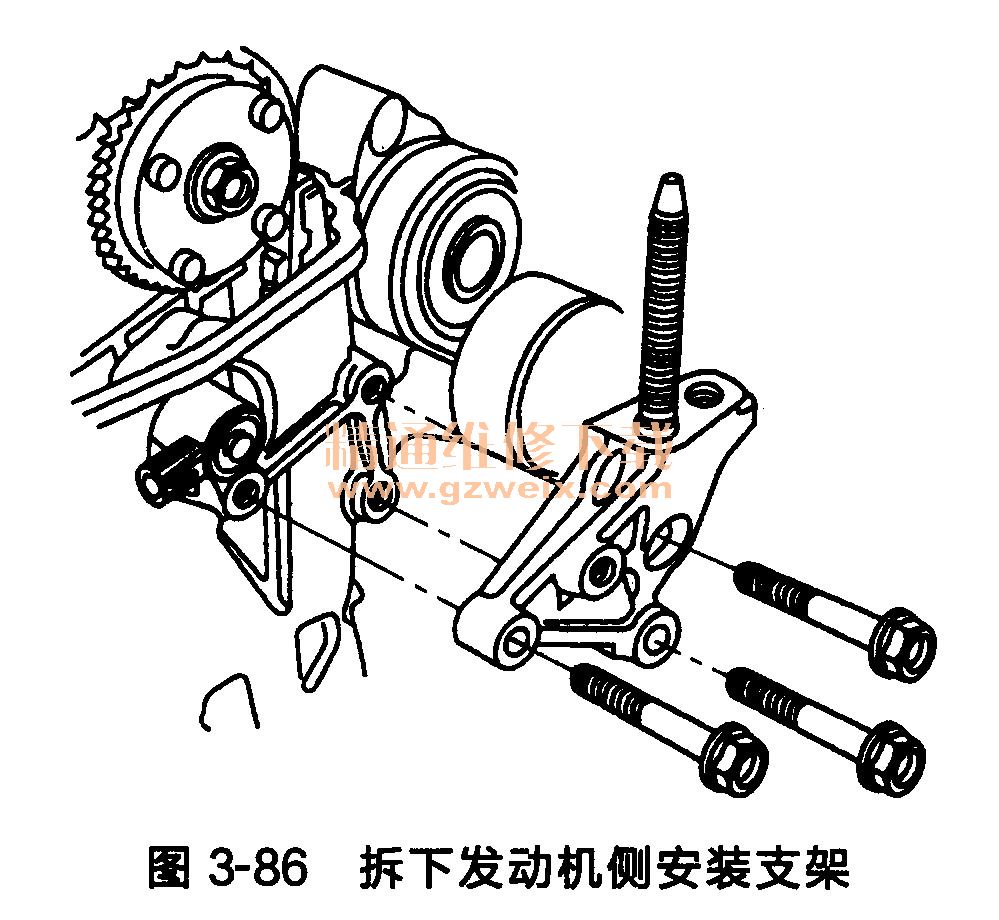

    (11)拆下发动机侧安装支架，如图3-86所示。

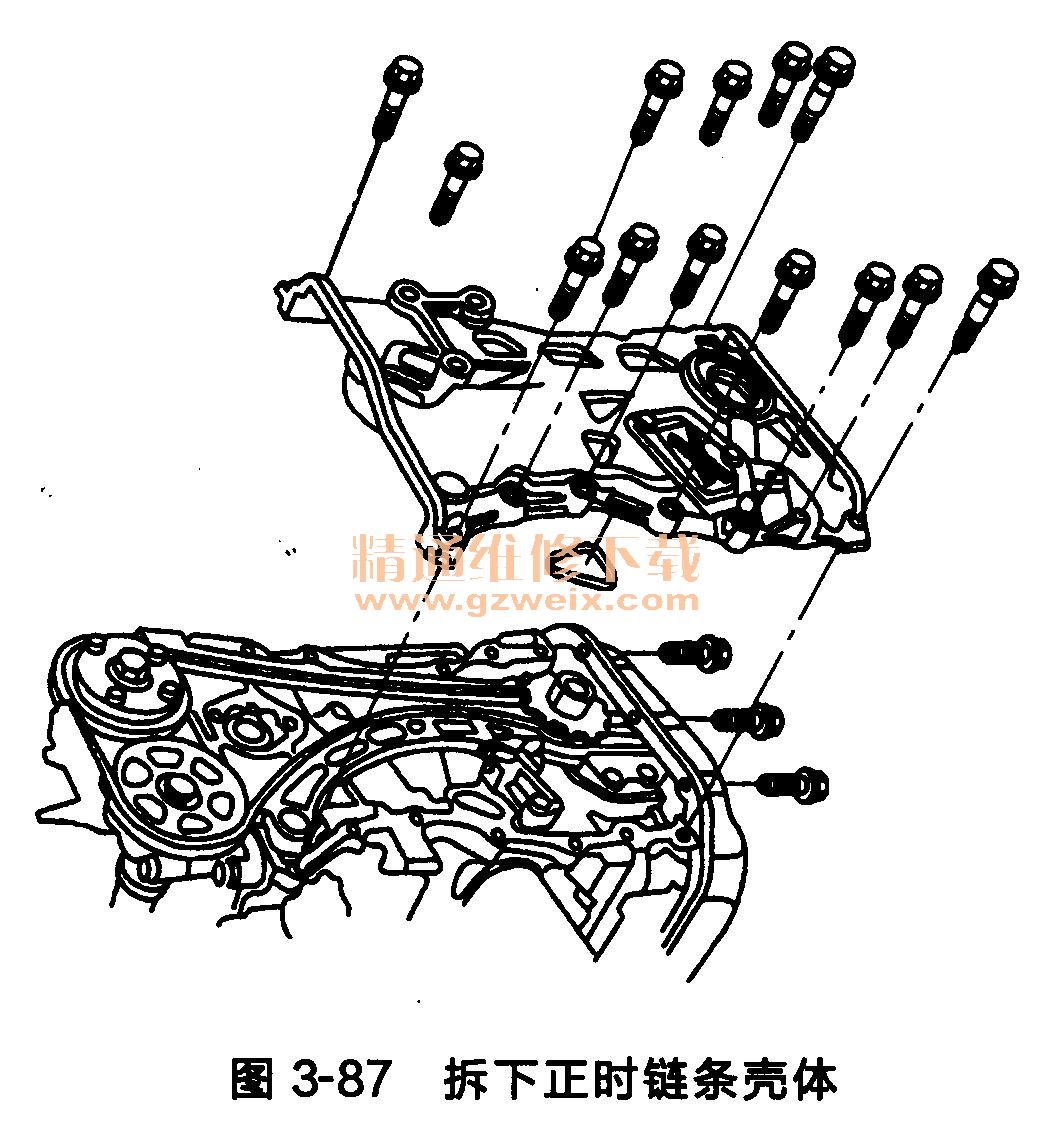

    (12)拆下正时链条壳体，如图3-87所示。

    (13)松松地安装曲轴传动带轮。
