(1)拆卸发动机有关附件。

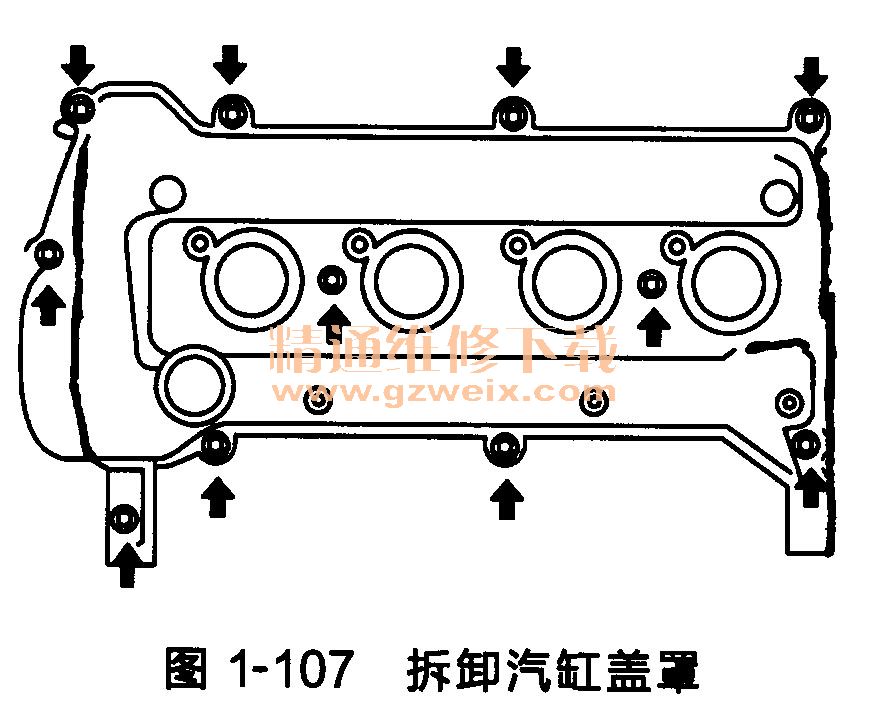

(2)拆卸汽缸盖罩，如图1-107所示。拆下9个螺栓、2个螺母和2个密封垫圈，然后拆下汽缸盖罩。

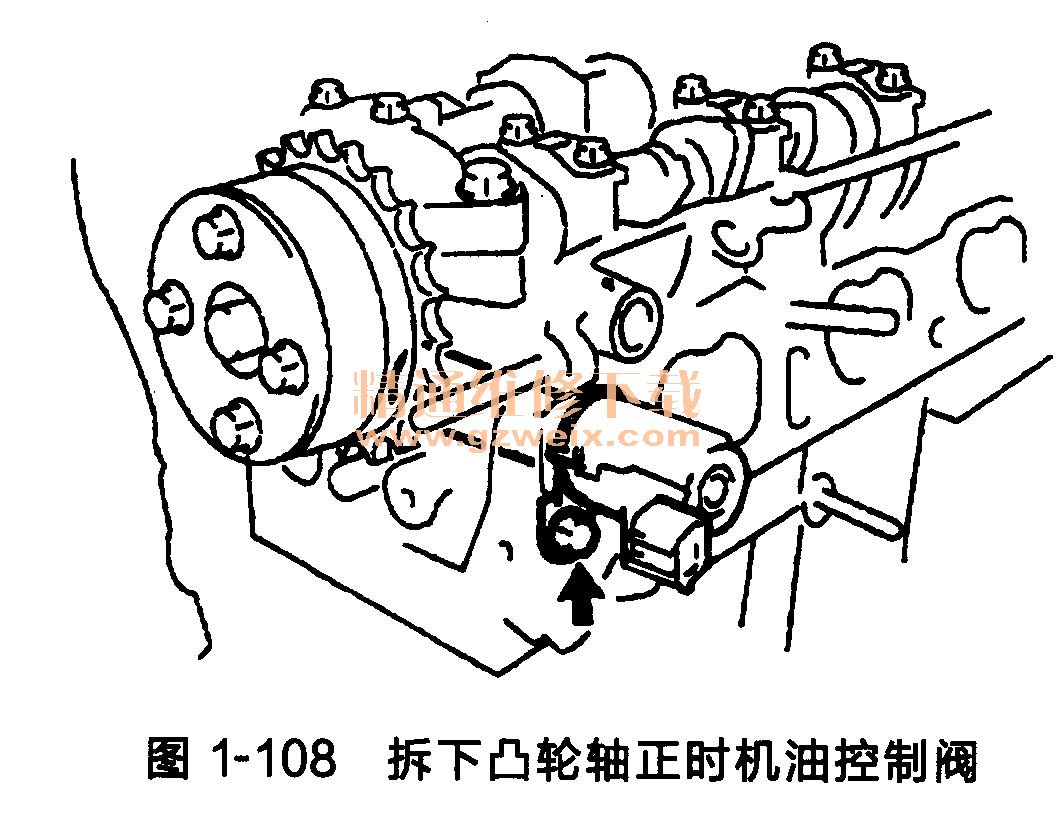

    (3)拆卸凸轮轴正时机油控制阀总成。先拆下螺栓，再拆下凸轮轴正时机油控制阀，如图1-108所示。

    (4)拆卸曲轴减震器。
①将1号汽缸设置在上止点位置上。

    a．转动曲轴减振器，并将分总成上的正时缺口与机油泵的正时标记“O”对准，如图1-109所示。

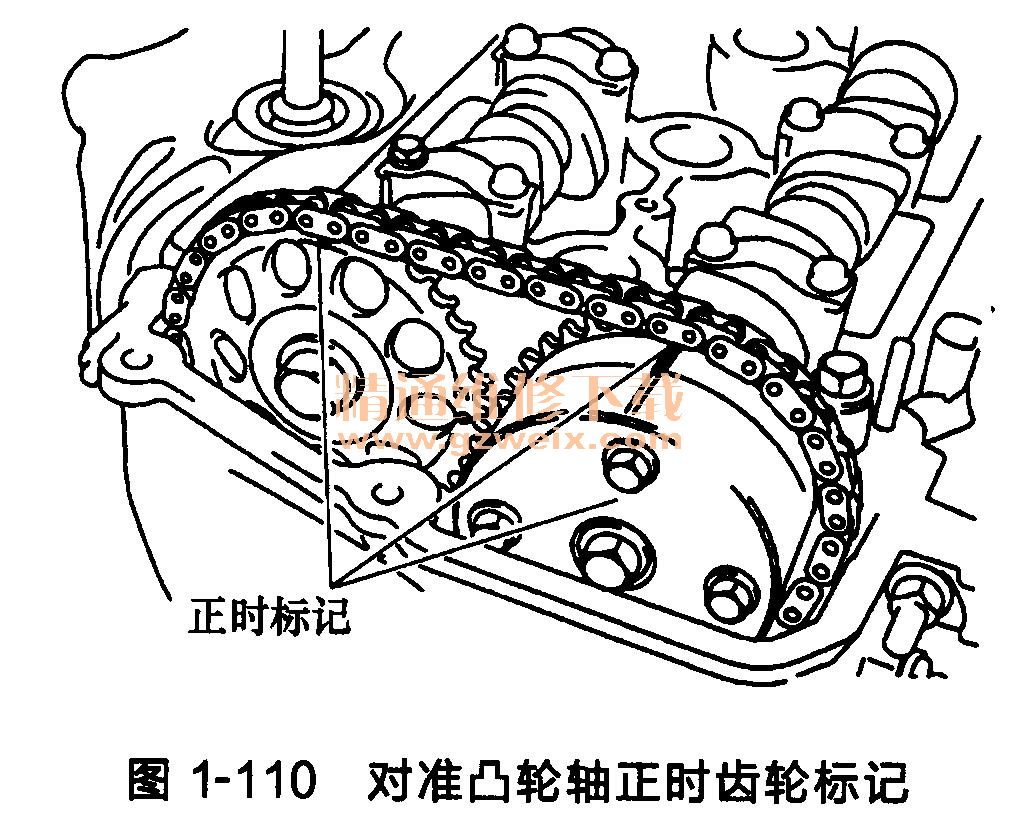

b．检查并确认凸轮轴正时链轮和凸轮轴正时齿轮上的正时标记朝上，如图1-110所示如果未朝上，则转动曲轴1周（(3600）对准上述标记。

②用2个SST固定住曲轴减振器的同时松开螺栓，如图1-111所示。

③拆下SST和螺栓。
④拆下曲轴减振器。
(5)拆卸横置发动机安装支架。
(6)拆卸水泵总成。
(7)拆卸机油泵总成。
(8)拆卸机油泵密封件。
(9)拆卸1号链条张紧器总成。
拆下链条张紧器后不要转动曲轴，如图1-112所示。

在正时链条被拆下的状态下转动凸轮轴时，先从上止点位置逆时针转动曲轴40°。
