宝马MINI加装辅助前照灯

来源：汽车维修技师作者：佚名 2017-09-21 08:46:58

    车型:MINI 3门（F56）、MINI5门（F55）、MINI CLUBMAN（F54）、MINI CABRIO （F57）、MINICOUNTRYMAN （F60）。
    加装套件：
    ·63 12 2 287 147镀铬LED辅助前照灯加装套件
    ·63 12 2 287 148黑色LED辅助前照灯加装套件
    ·63 12 0 420 291黑色辅助前照灯加装套件
    ·63 12 0 417 669镀铬辅助前照灯加装套件
    ·63 12 2 284 922附加工具接口（仅限带SA 5A2或SA 5A4的车型）
    ·63 12 2 355 766辅助前照灯支架（仅限F55、F56、F57）
    ·63 12 2 408 606辅助前照灯支架（仅限F54）
    ·63 12 2 448 814辅助前照灯支架（仅限F60）
    1．加装套件部件一览图
    加装套件部件一览图（仅限F5x车型），如图1所示。

    加装套件部件一览图（仅限F60车型），如图2所示。

    2.准备工作
    断开蓄电池负极导线后提前拆卸以下部件：
    ·前保险杠挡板
    ·左侧和右侧雨刮器臂
    ·通风盖板
    ·副驾驶员侧（内侧）上车踏板
    ·副驾驶员侧A柱脚部空间的侧护板
    ·杂物箱
    ·松脱前部配电器
    ·前方配电器支架
    3．加装电缆套件连接一览图

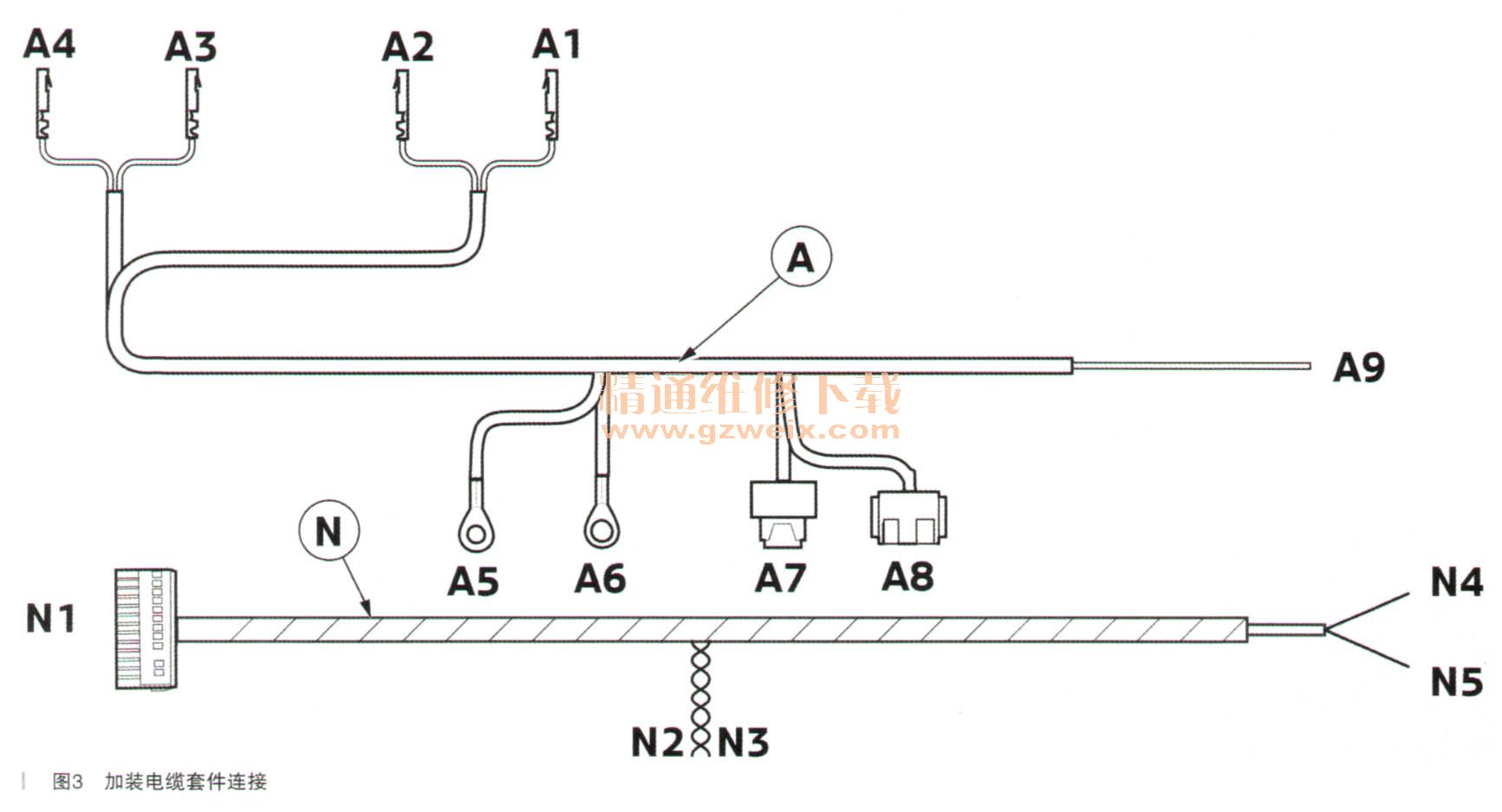

    加装电缆套件连接，如图3、表所示。

    4.LHD（左侧驾驶）汽车的安装示意图和布线
    LHD（左侧驾驶）汽车的安装示意图和布线示意图，如图4所示。

    5．铺设和连接加装电缆套件
    将加装电缆套件A支路A5和A6之间的缠绕物解开。将支路A5和A6分别用合适的绝缘胶布缠好。只适用于LED辅助前照灯加装套件将现有15A扁形插头保险丝Y替换，插接在支路A7上，如图5所示。

    适用于所有车型：

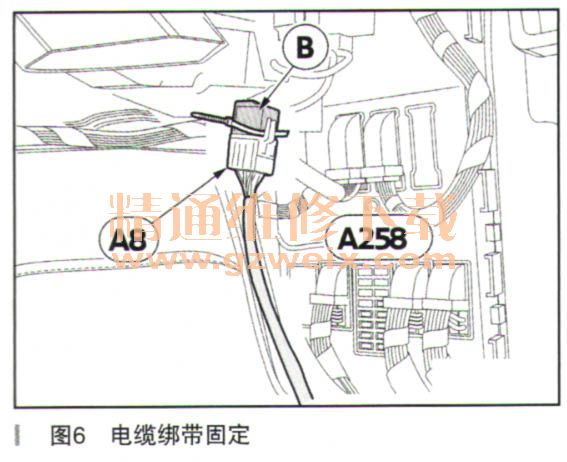

    将拧制模块B插在支路A8上，如图6所示。用合适的电缆绑带，将支路A8固定在BDC A258内。

    仅限不带SA 5A2或SA 5A4的车型：
    将支路A9，电缆颜色GE/BL，通过迷你连接器S连接到BDC A258上插头A258*3B插脚34引出的电缆上，如图7所示。
