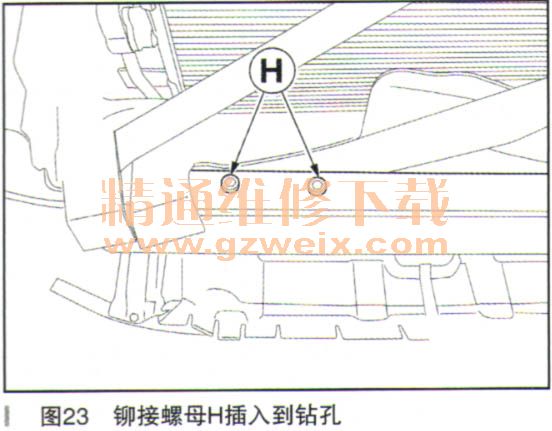

将铆接螺母H插入到钻孔中，如图23所示。

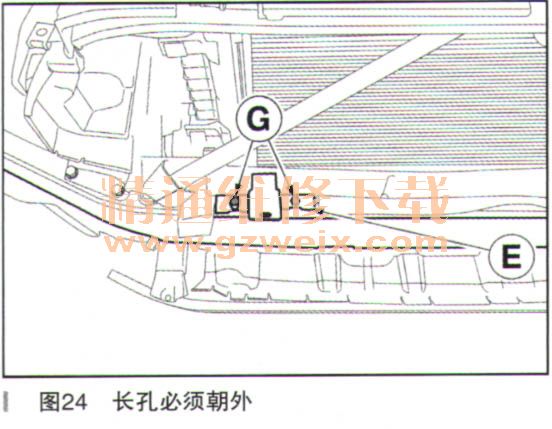

    支架E和F的长孔必须朝外，使用螺栓G将辅助前照灯支架E拧紧，安装前保险杠护板，如图24所示。

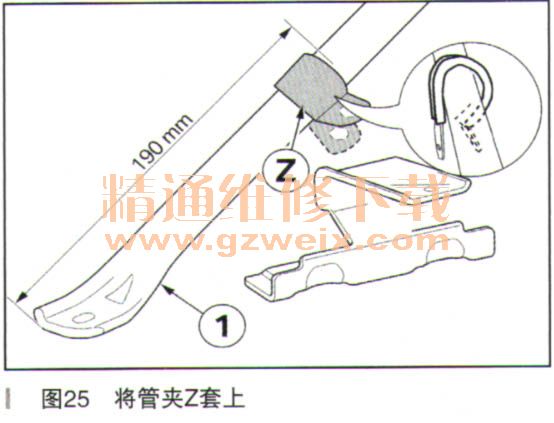

      管夹Z直线侧必须对着散热器，根据标注尺寸，在加固支撑①最外侧角末端将管夹Z套上，如图25所示。

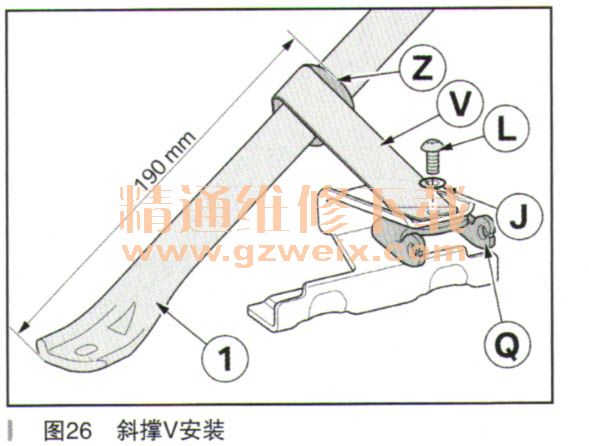

    将支架下部件Q从下方插在支架E上。将连接斜撑V放在支架E和管夹Z上。使用弹簧垫片J和螺栓L旋转大约3圈将连接斜撑V拧入支架下部件Q，如图26所示。

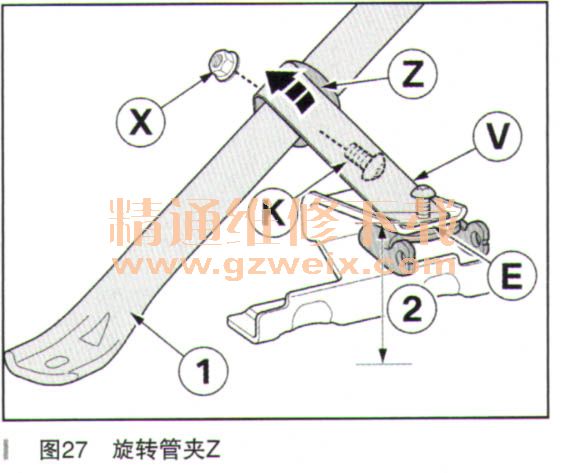

    旋转管夹Z（参见箭头方向），使连接斜撑V张紧，并使用螺栓K和螺母X将其固定在加固支撑①上，测量并记录支架E和前保险杠挡板之间的尺寸②，如图27所示。

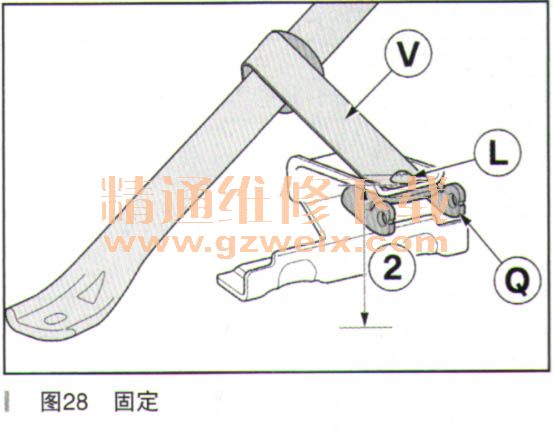

    使用螺栓L固定支架下部件Q上的连接斜撑V，必须将尺寸②升高1～1.5 mm，为避免前照灯震动，支架的弹性预应力是必要的，如果未达到这种程度，需要重复过程，并将管夹Z进一步拧紧，如图28所示。
