适用于所有车型

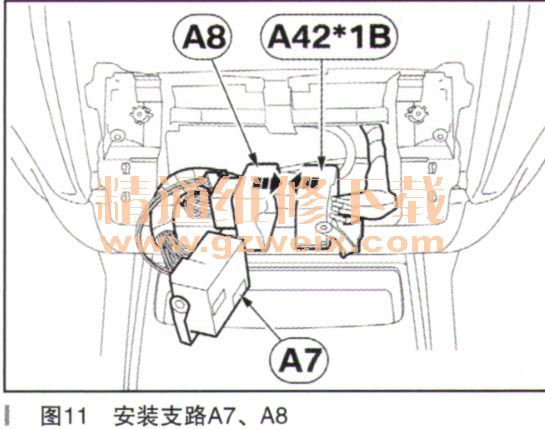

    将支路A8和收音机插头A42*1B插在一起，如图11所示。

    将支路A7插在收音机上。

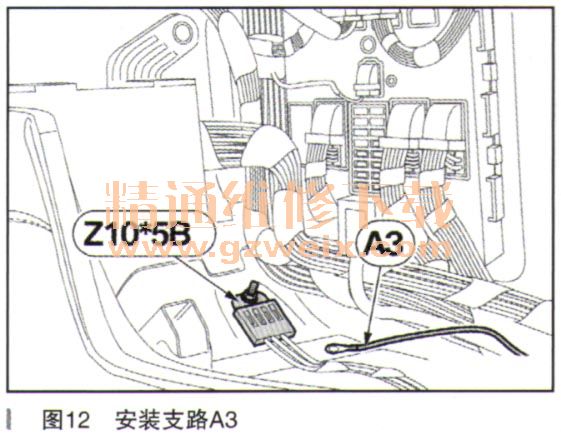

    将支路A3，电缆颜色BR，拧紧在副驾驶脚部空间地毯下方的接地端Z10*5B上，如图12所示。

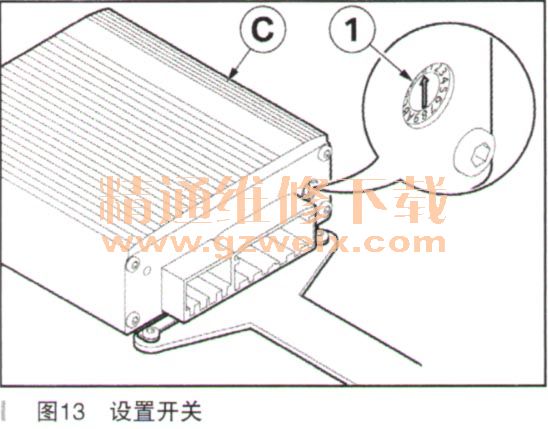

    安装带支架的音频放大器C之前，按型号设置开关（1），如图13所示。

    位置1：
    ·F20 LHD（左舵）
    ·F21 LHD（左舵）
    ·F22 LHD（左舵）
    位置2：
    ·F23 LHD（左舵）
    位置3：
    ·F20 RHD（右舵）
    ·F21 RHD（右舵）
    ·F22 RHD（右舵）
    位置4：
    ·F23 RHD（右舵）
    位置5：
    ·F3x LHD（左舵）
    位置6：
    ·F3x RHD（右舵）
    仅限LHD（左拍它）车型：

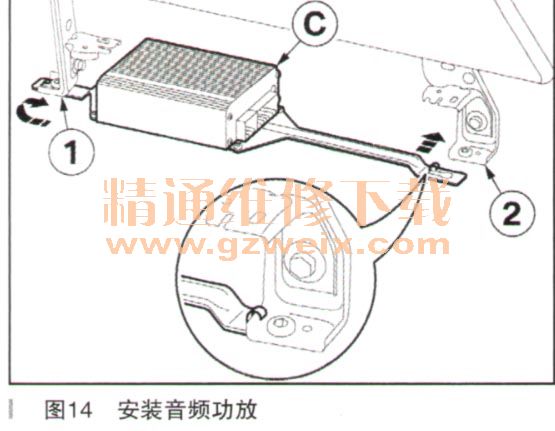

    带支架的音频功放C如图14所示，安装在手套盒下方。

    首先，将带支架的音频放大器C挂在支架（1）上，接着推上支架（2）。
    仅限RHD（右舵）车型：

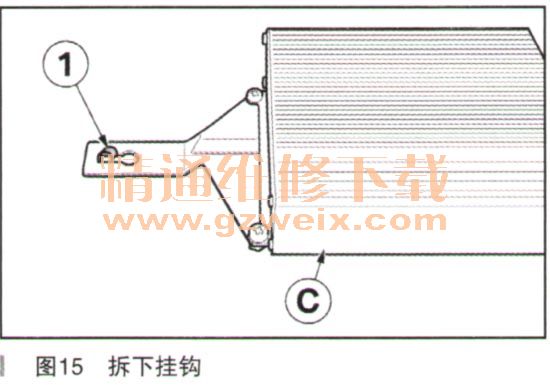

    将带支架的音频放大器C的挂钩
（1）拆下，如图15所示。

    电缆绑带F不准盖住此安装点。

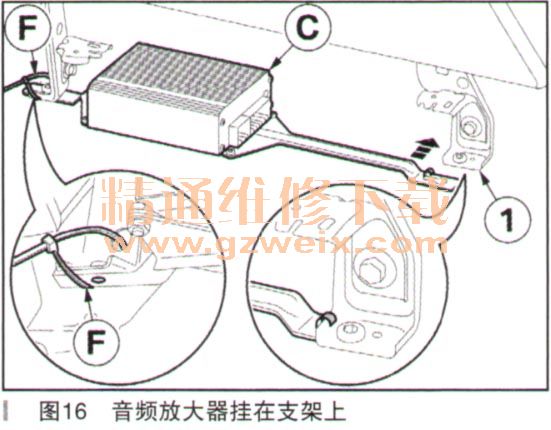

    首先，将带支架的音频放大器C挂在支架（1）上，然后用电缆绑带F固定，如图16所示。注意：在装配右下方的仪表护板时，电缆绑带F的锁扣不能位于支架（1）和护板之间。
