丰田锐志电动车窗与天窗初始化设定
来源:本站整理  作者:佚名  2013-05-16 15:53:37



    1. 2005 -2006款锐志电动车窗初始化设定
    1)点火开关置于ON位置。
    2)按下电动车窗开关,将电动车窗半开。
    3)完全抬起开关直至电动车窗完全关闭,在完全关闭后保持开关位置不动约1s。
    4)检查AUTO UP/DOWN功能是否正常。
    如果AUTO UP/DOWN功能正常,便已完成初始化工作。如果不正常,执行以下步骤:
    ① 开蓄电池负极端子10s。
    ②连接蓄电池负极。
    ③将点火开关置于ON位置。
    ④按下电动车窗开关,将电动车窗半开。
    ⑤如果AUTO UP/DOWN功能正常,便已完成初始化工作。如果仍不正常,继续执行以下步骤。
    ⑥点火开关置于ON位置。
    ⑦按下电动车窗开关,将电动车窗半开。
    ⑧完全拔起开关直至电动车窗完全关闭,在完全关闭后持续握住开关约12s。
    ⑨检查AUTO UP/DOWN功能是否正常。

    2. 2005-2006款锐志天窗初始化设定

    1)将点火开关转到ON(IG)位置。
    2)如果滑动天窗是开着的,则将其完全关闭。
    3)按压并保持前排照明灯上滑动开关的开启开关,或倾斜开关的上倾开关,直到完成下列动作:倾斜向上→停顿约1 s→倾斜向下→滑动开启→滑动关闭。
    4)检查滑动天窗是否停止在完全闭合位置。
    5)完成初始化。
    6)检查自动操作是否正常工作。

3. 2010 -2011款锐志电动车窗初始化设定
1)连接蓄电池并将点火开关置于ON位置(电动车窗主开关上的LED闪烁以指示已准备进行初始化)。
2)完全抬起电动车窗主开关以完全关闭电动车窗,并在车窗完全关闭后保持开关位置不变不少于1s, 电动车窗主开关上的LED停止闪烁并亮起,以指示初始化完成。
如果开关指示器在步骤2)后仍然闪烁,则在下降超过50 mm后再次执行步骤2)。

4. 2010-2011款锐志天窗初始化设定

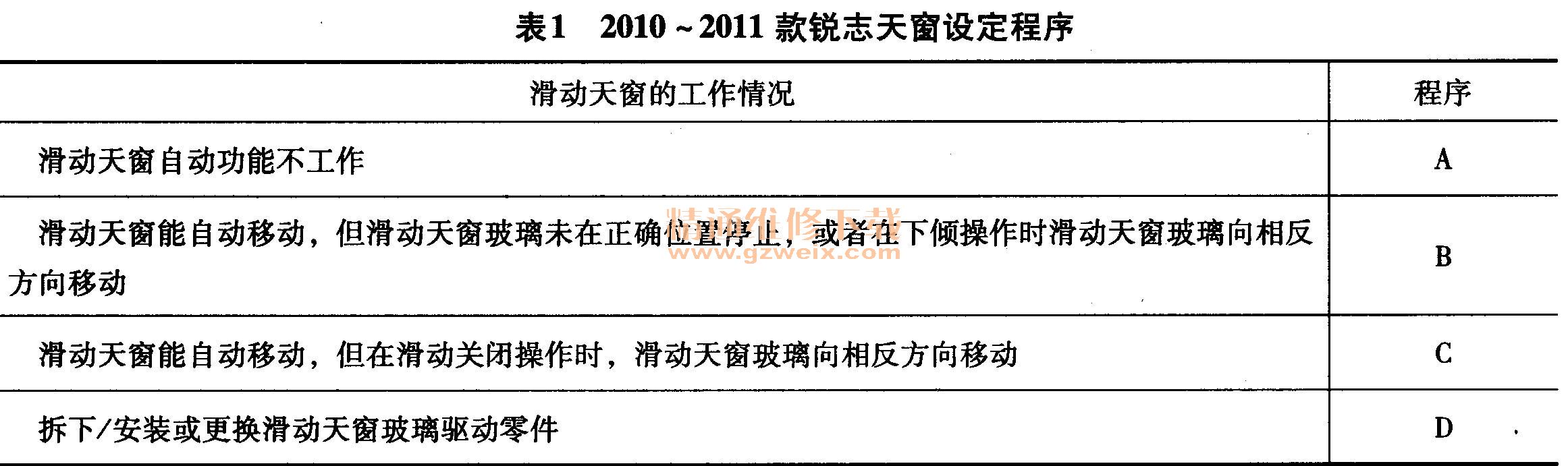

    如表3-1所示,2010-2011款新锐志的天窗根据工作情况的不同执行不同的初始化程序。

    (1)程序A
    1)将点火开关置于ON(IG)位置。
    2)完全关闭滑动天窗玻璃并松开滑动天窗开关。
    3)按住滑动天窗开关(TILT UP侧)直到完成如下操作过程:上倾→停顿1s→下倾→滑动打开→停顿1s→滑动关闭。
    4)持续按住上倾开关,直至滑动天窗玻璃处于全关位置,然后松开开关。

注意
    按住上倾开关直至步骤4)完成。如果在步骤4)完成前松开开关,则从步骤2)开始重复该操作。
5)确认滑动天窗以正确的方式自动工作。
(2)程序B
1)将点火开关置于ON(IG)位置。
2)按下上倾开关将滑动天窗玻璃移动到完全上倾位置,然后松开上倾开关。

注意:
    如果由于天窗玻璃偏差而使滑动天窗玻璃未能完全上倾,则按住上倾开关,直至滑动天窗玻璃停止关闭,然后按住上倾开关直至天窗玻璃停止上倾。

    如果滑动天窗玻璃在关闭时向相反方向移动,则以较短的时间间隔重复按上倾开关以完全关闭滑动天窗玻璃。滑动天窗玻璃全关时,按下上倾开关,将滑动天窗玻璃移动至完全上倾位置。

    3)重新按住上倾开关10s,以使滑动天窗玻璃按下列顺序移动:
    上倾→停顿1s→下倾→滑动打开→滑动关闭。

注意
    执行步骤3)时,继续按住开关直到操作顺序完成并且天窗玻璃处于全关位置。如果10s后松开开关,天窗玻璃未处于全关位置,则自动操作将不工作。在这种情况下,执行程序A以完成初始化。
    4)持续按住上倾开关,直至滑动天窗玻璃处于全关位置,然后松开开关。
    5)确保滑动天窗以正确的方式自动工作。
    (3)程序C
    1)将点火开关置于ON (IG)位置。
    2)按住上倾开关以使滑动天窗玻璃按以下顺序移动:滑动关闭一向相反方向移动→静止至少10s→上倾→停顿1s→下倾→滑动打开→滑动关闭。
    3)持续按住上倾开关,直至滑动天窗停在完全关闭的位置,然后松开开关。
    4)确保滑动天窗以正确的方式自动工作。
    (4)程序D拆卸滑动天窗主动齿轮分总成时,在滑动天窗玻璃处于全关位置时将其拆下。
    安装滑动天窗主动齿轮分总成时,按图21中箭头所示方向滑动传动拉索,对准装配标记a, b以将其安装。

    1)更换滑动天窗主动齿轮分总成时。
    拆下滑动天窗主动齿轮分总成。
    使用螺丝刀,按图3-21中箭头所示方向滑动传动拉索以对准装配标记。
安装新的滑动天窗主动齿轮分总成,然后执行程序A进行初始化。
2)更按或调整驱动零件和滑动天窗玻璃而不更换滑动天窗主动齿轮分总成。
    如果滑动天窗玻璃的自动功能正常工作,则根据需要更换和调整零件,执行程序B进行初始化。
如果滑动天窗玻璃的自动功能不能正常工作,则根据需要更换和调整零件,执行程序进行初始化。
