大众新宝来天窗控制原理及初始化方法
来源:本站整理  作者:佚名  2013-08-23 06:50:14



    天窗逐渐成为汽车的一部分,它改变了传统的车内换气方式,可迅速除去车内雾气。夏季使用天窗还有快速降温,节约能源的作用。一汽大众的宝来轿车,也已经普遍装配了天窗。

    一、天窗的操作方法

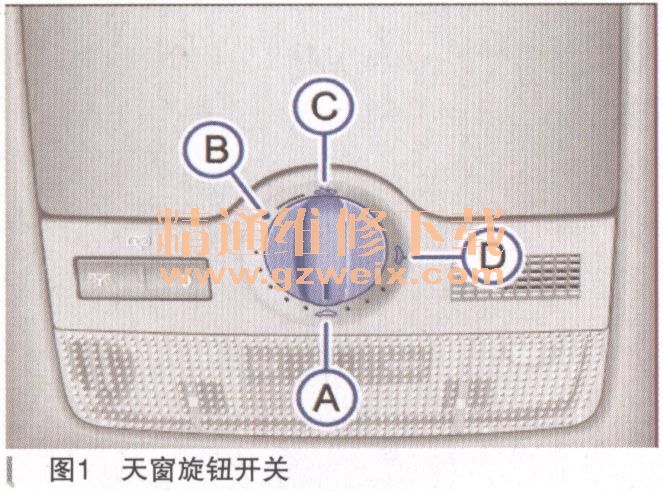

    全新宝来轿车天窗为滑动/翻开式天窗,即天窗的打开方式有两种:向后滑动打开和向上翻开。天窗具有防夹功能,可防止天窗夹住较大物体,增加了天窗使用的安全性。天窗旋钮开关如图1所示。

    旋钮开关可旋转至图示的A、B、C、D等位置。
    A位置:关闭滑动/翻开式天窗。当开关处于该位置,如果天窗关闭过程中受阻,防夹功能起作用,则天窗会自动打开。此时,按住旋钮的前端可完全关闭天窗,但无防夹功能。
    B位置:在行车过程中旋钮转至该位置,天窗控制单元会根据车速将天窗打开至风噪较小的舒适位置。
    C位置:旋钮旋转至该位置并保持,可将天窗滑动打开至所需位置,直至全开。

    D位置:旋钮置于此位置,可使天窗玻璃后端向上翻开。

    二、天窗的控制原理
    全新宝来天窗控制电路图如2所示。

    1.天窗旋钮E139对天窗电机的控制
    图3为天窗控制单元及控制单元插头,由图4可见,天窗电机与天窗控制单元制成一体。


    天窗控制单元J245收到旋钮E139的位置信号后,控制电机V1转动,将天窗向后滑动或向上翻开至规足位置。
    旋钮E139对电机动作的控制是有一足限制条件的。在点火开关打开后,旋钮E139可以控制电机动作。关点火开关后,10min内左前车门和右前车门一直处于关闭状态,则旋钮E139仍然可以控制电机动作。如果两前车门中任意一个车门打开,就无法再通过旋钮E139控制电机的动作了。
    控制单元J245是如何实现根据点火开关及车门状态,对旋钮E139进行功能限制的呢?

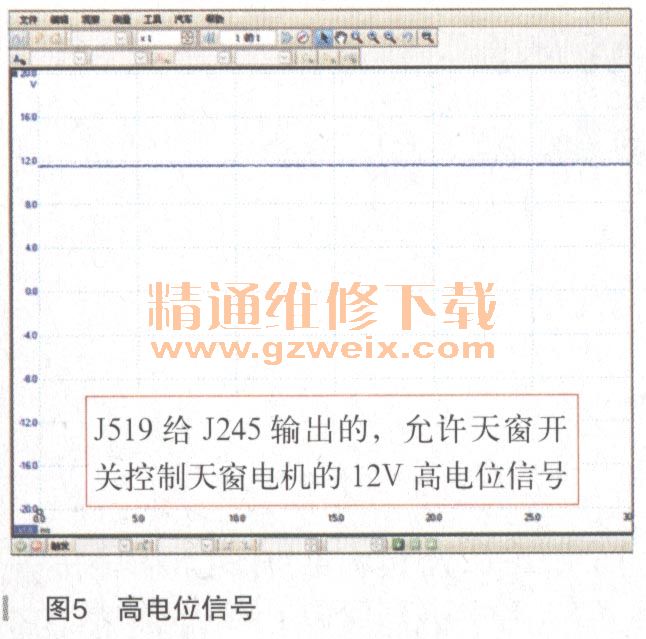

    车载电网控制单元J519通过T73/48脚输出信号来实现上述控制功能。点火开关打开信号砌519识别到以后,J519在T73/48脚输出12V高电位,通过0.35ge(黄色)线将信号传递给天窗控制单元J245的T6e/2脚,如图5所示。

    天窗控制单元J245收到此12V高电位信号后,才允许旋钮E139控制电机动作。车载电网控制单元J519输出的这个12V高电位信号,在关闭点火开关后会持续10min。但如果此期间两前门中的任意一个车门打开,J519将此信号变为(0V的低电位,天窗控制单元J245则停止旋钮E139对电机V1的控制。
