现代索纳塔轿车发动机防盗系统设定
来源:本站整理  作者:佚名  2013-03-09 20:23:41



    北京现代索纳塔轿车的钥匙防盗系统,只有当记忆在发动机控制模块(ECM)和防盗控制模块(ICM)的无线电密码相匹配时,发动机才可以启动。

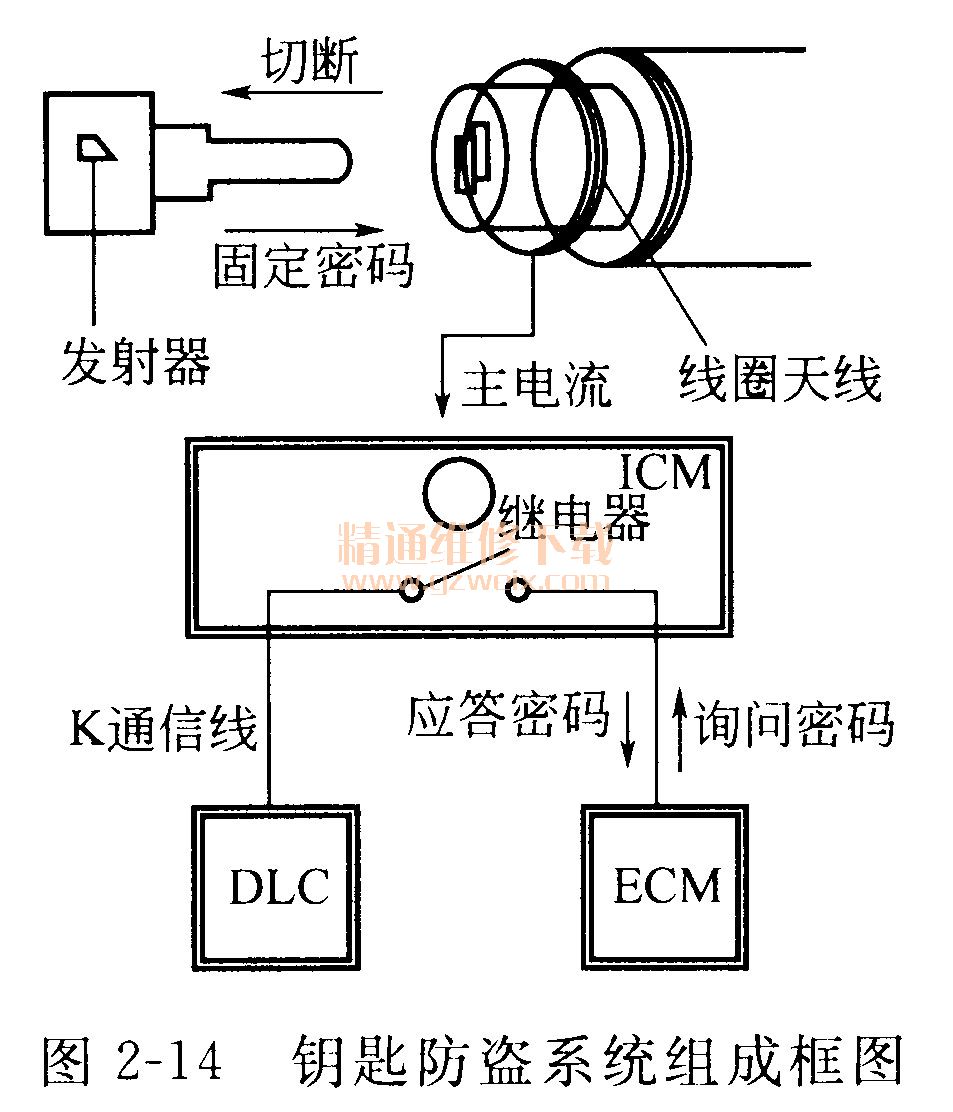

    钥匙防盗系统由钥匙(内含发射器)、线圈天线、防盗控制模块、发动机控制模块、诊断导线连接器等组成。钥匙防盗系统组成框图如图2-14所示。

    钥匙:有集成块钥匙(ID)和主钥匙。其中集成块钥匙必须使用记录有唯一ID码的ICM,并且把ID码输入到主钥匙。主钥匙只有输入ID码后,才可以正常使用。

    发射器:当钥匙位于点火开关“ON”位置时,防盗控制模块(ICM)通过线圈天线提供能量至发射器。此能量转变为存储器电容能量。当ICM停止电源供应后,发射器使用电容电源发射ID码。

    线圈天线:接收发射器发射的信号并把接收到的信号传送到ICM。

    防盗控制模块(ICM):提供电源到线圈天线;接收和比较线圈天线传送的信号;传送信号到ECM并储存ID码。

    发动机控制模块:当钥匙位于点火开关“ON”位置时,ECM接收从ICM传送的信号,控制喷油器工作。

    索纳塔和特拉卡轿车钥匙的注册及改码方法如下。

    (1)密码设定 当防盗钥匙丢失后,可以用密码及Hi-SCAN PRO注册主钥匙。

    ①初始密码 制造商把初始密码定为2345储存在ICM。若密码没有更改,使用初始密码可以注册钥匙。

②注册和更改密码 使用H i-SCAP PRO,可把初始密码更换为新密码。密码由4个0-9之间的数字组成。当注册了新密码后,ICM以ID码形式永久性记录,原密码2345不能进行注册再使用。

    (2)钥匙的注册钥匙的注册如图2-15所示。

    1.初始注册方法

    ①在10s内使用ID钥匙将点火开关置于“ON”位置。此时,ID钥匙注册到ICM中。

    ②在10s内使用主钥匙1,先将点火开关置于“ON”位置。

    ③在10s内按方法②对主钥匙2进行注册。

    ④注册结束。

    2.添加钥匙(使用ID钥匙)

(1)注册方法

    ①ICM已经注册。

    ②使用ID钥匙,在los内完成5次点火开关由“ON”至“OFF,位置的动作。

    ③拔出ID钥匙。

    ④使用主钥匙1,先将点火开关置于“ON”位置,然后置于“OFF,位置。此时,主钥匙1已经注册到ICM中。

    ⑤按方法④对主钥匙2进行注册。

    ⑥注册结束。

    (2)说明当遗失主钥匙或增加新钥匙(ID钥匙未丢失)时,可以用ID钥匙进行注册更改密码。

3.添加钥匙(使用HI-SCAN进行口令设定)

(1)注册方法

①ICM已经注册。

②插入主钥匙,将点火开关置于“ON”位置。

③等待5s。

    ④用检测仪(如HI-Scan)输入口令。

    ⑤在10s内新主钥匙1注册结束,拔出钥匙。

    ⑥在10s内插入新主钥匙2,点火开关置于“ON”位置,然后置于“OFF”位置。新主钥匙1注册结束,拔出钥匙。

    ⑦注册结束。

    (2)说明当ID钥匙遗失,对新主钥匙进行注册时,仅能使用HI-SCAN进行注册。ID钥匙不能注册和复制。
