（1）热水循环回路  热水循环回路与发动机的冷却系统连通，借助于发动机的水泵实现热水循环。来自发动机冷却系统的热水从进水管流经热交换器控制阀进入散热器，然后经由出水管回到发动机的冷却系统，实现回路的循环。

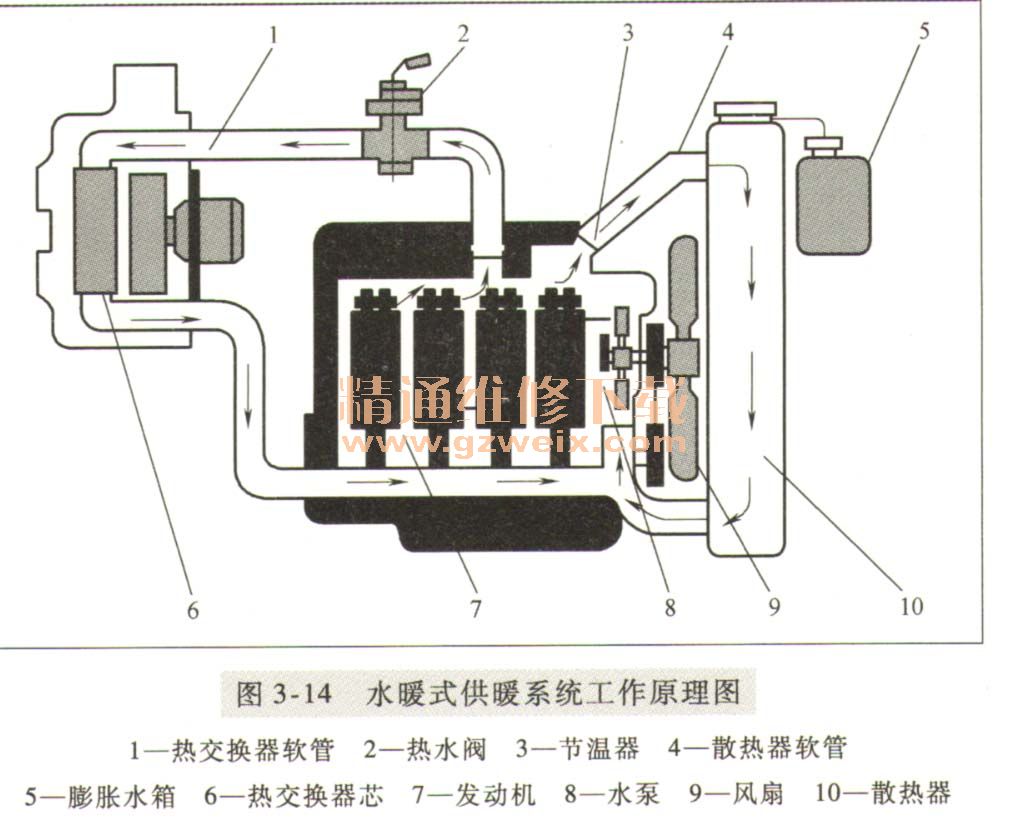

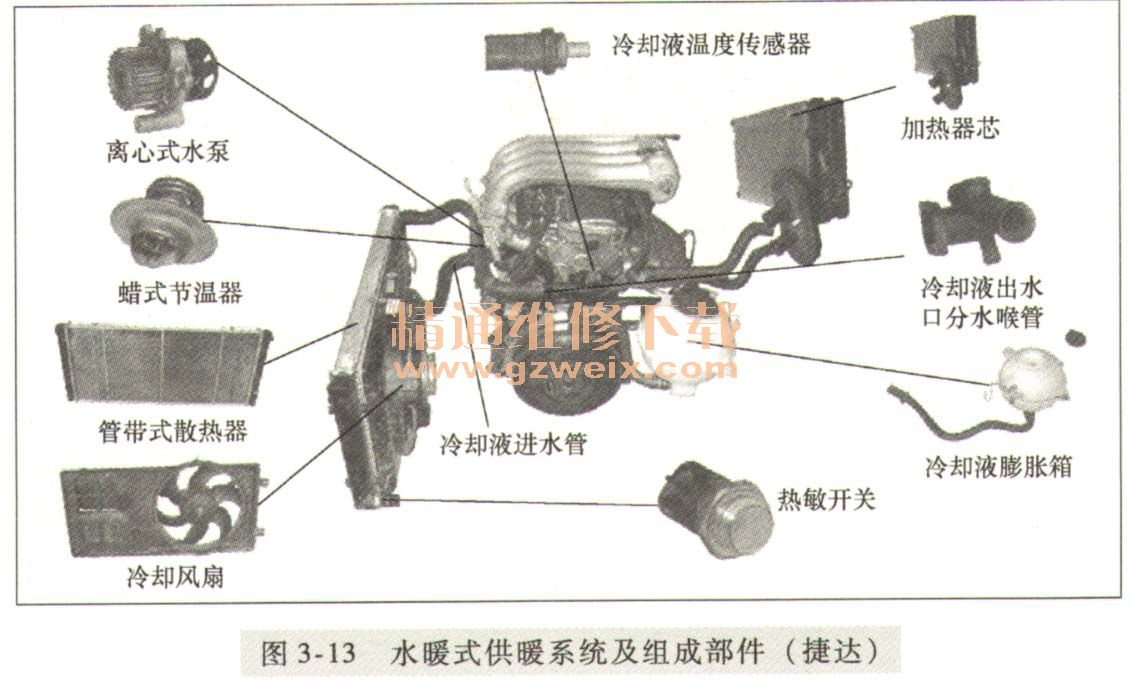

水暖式供暖系统及组成部件如图3-13所示，水暖式供暖系统工作原理图。如图3-14所示。



（1）暖风形成  在通风装置中，由风机强制使空气循环运动。空气经由进风口被吸人，流经热交换器时被加热，并由出风口导出，进入车厢内实现取暖或为风窗除霜。
暖风形成示意图如图3-15所示。

（3）供暖加热装置  水暖式加热装置有两种，一种是单独的暖风机，另一种是整体空调器。
（4）冷却液控制阀  冷却液控制阀有两种：一种是拉绳钢索式控制阀，另一种是真空控制阀。
