2）文件
“保存波形…”----保存屏幕上显示的波形。
3）帮助
“帮助”----通用示波器操作说明。
“关于…”----显示关于通用示波器软件的信息。
（3）屏幕冻结功能
    使用“HOLD”键可冻结显示的波形，波形被冻结后，屏幕右上角将显示出“屏幕显示冻结图标”。再次按下“HOLD”将取消显示冻结。在启用了峰值捕捉功能后，如果捕捉到符合设定条件的峰值脉冲，系统也会自动冻结显示画面，如需取消冻结，同样是使用“HOLD”键。
    （4）保存波形

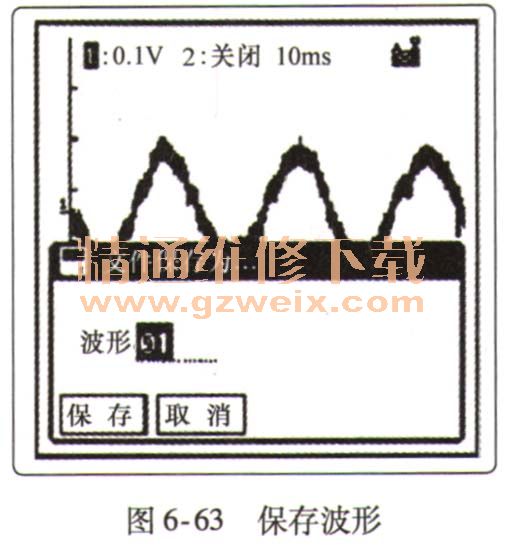

需要保存屏幕上显示的波形可通过在菜单中选择“保存波形…”或直接按下“SAVE”键，此时屏幕上将会显示如图6-63的画面。

    系统会自动为即将存储的文件起一个文件名，如果需要自定文件名此时可按下“YES”键更改文件名。确定文件的名称后可按下“保存”所对应的“F1”键保存文件，或是按下“取消”所对应的“F2”键取消文件的保存操作。
    文件名称的编辑，按下“YES”键进入文字编辑状态。此时在编辑栏内会出现一个闪动的光标。使用左、右方向键可移动光标选择字符，选定要更改的字符后，使用上、下方向键可更改字符（字符可更改为任意数字或字母）。“INSERT”键用于在当前选择的字符前插入一个字符；“DELETE”键用于删除光标处的字符；“YES”键确认已编辑的文字并退出编辑状态；“NO”键取消对文字的编辑并退出编辑状态。
    （5）测试
启动仪器，选择专业示波器，按“YES”键进入，根据要测试的内容选择适当的量程和时基。连接测试导线到被测元件，红表笔接信号线，黑表笔搭铁。此时屏幕上所显示的波形即为被测元件的波形，将其与标准波形对照，来分析波形是否正常。
