4）分析。设置项目：峰值捕捉设定、分析游标设置、显示分析结果，如图6-59所示。

    ①峰值捕捉设定：使用左、右方向键将光标移至峰值捕捉设定处，按下“YES”键选择启用峰值捕捉功能，再次按下“YES”键将关闭峰值捕捉功能。启用峰值捕捉功能后，屏幕右上角将显示出“峰值捕捉图标”。如已设定了“白动触发功能”，启用峰值捕捉功能后，系统会自动转为手动触发。
    ②分析游标设置：在使用此功能前必须先按下“HOLD”键使屏幕波形显示冻结，否则操作无效。使用左、右方向键将光标移至分析游标设置处，按下“YES”键此时可看到光标在“游标A”处闪动。此时使用左、右方向键可移动游标A在屏幕上的位置；使用上下方向键可选择移动的游标：A或B。游标B的移动与游标A相同。如图6-60所示。

    选择移动游标B后，可通过左、右方向键移动游标B的位置退出分析光标设置，可使用“YES”键。
    ③显示分析结果：在使用此功能前必须先按下“HOLD”键使屏幕波形显示冻结，否则操作无效。使用左、右方向键将光标移至“结果”处，按下“YES”键即可看到如下的分析结果报告：分析报告电压表中显示出屏幕上波形分别在游标A及游标B处的电压值。如果通道是关闭的，那么其电压值将为0，如图6-61中的2通道。时间项所显示的是游标A与游标B之间的时间差。按任意键关闭分析结果窗口。
    （2）菜单功能

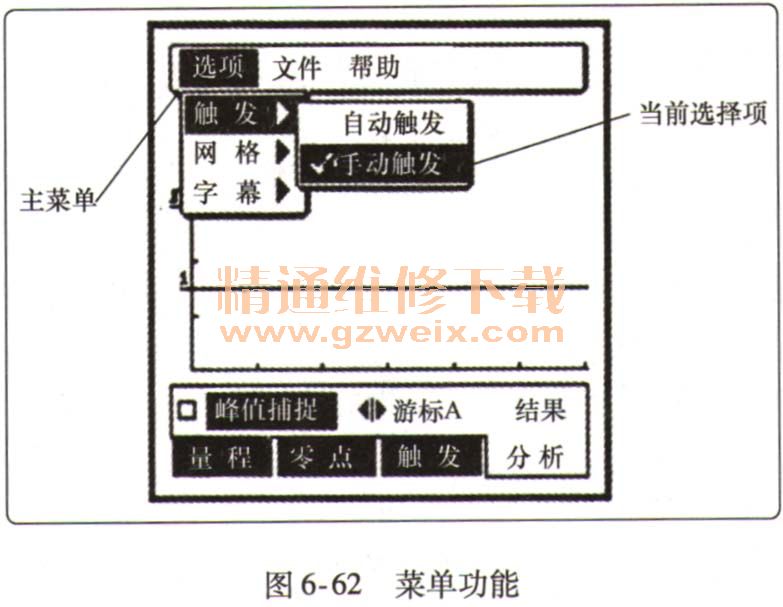

按下“MENU”键，将显示出通用示波器的主菜单，再次按下“MENU”或按数下“NO”键（视进入菜单的层次而定）可退出菜单操作。在菜单的标题栏使用左、右键选择项目，选定后按“YES”或下方向键弹出下拉菜单项列表，在下拉菜单项列表中使用上、下方向键选择项目，按“YES”确认选择。如菜单项后跟有“”标志，则表明该菜单项目下还有子菜单项，可通过“YES”或右方向键弹出子菜单。从子菜单中返回上层菜单可按“NO”或左方向键。如图6-62所示。

    1）选项
   ①触发：
“自动触发”----选择自动触发功能。
“手动触发”----取消自动触发，使用自定设置。
②网格：
“网格”----量程、时基栅格以线条显示。
“点格”----量程、时基栅格以点显示。
“隐藏”----隐藏波形显示区内的量程、时基栅格。
③字幕：
“显示”----在波形显示区内显示量程、时基及触发通道信息。
“隐藏”----隐藏波形显示区内的量程、时基及触发通道信息。
