七、电子阀废气风门
    1．概述
    废气风门已集成在后消音器中。废气风门降低怠速下和接近怠速的转速范围中的噪声级。这样，降低了排气口噪声，提高了舒适性。排气口噪声降低了约8dB。
    2．功能描述

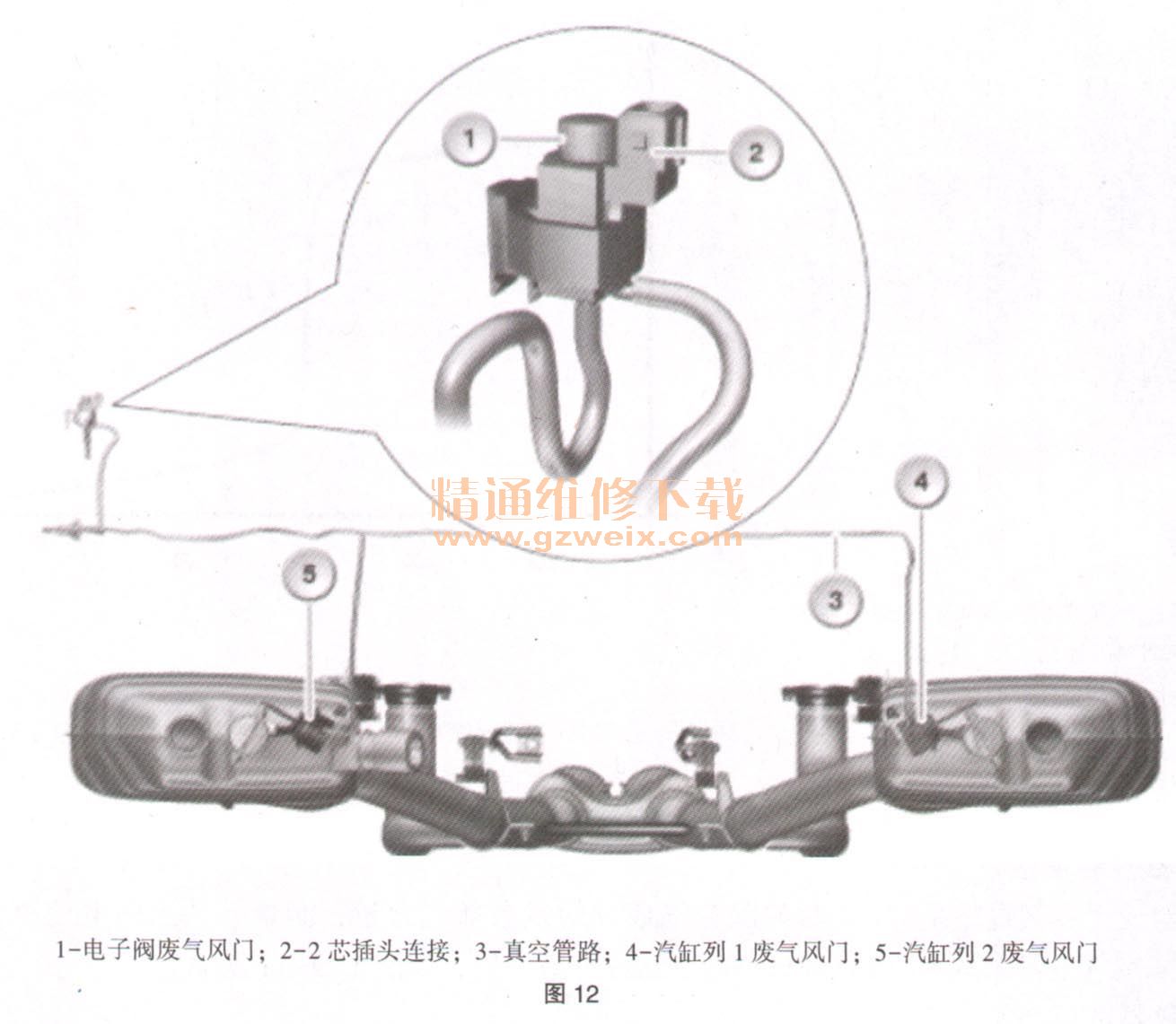

    发动机控制系统控制电子阀。施加的真空打开废气风门。是否打开取决于挡位、转速以及负荷。施加的真空打开废气风门。在给膜片箱通风（真空系统失压）时，废气风门被一个弹簧关闭，如图12所示。

    3．结构及内部连接

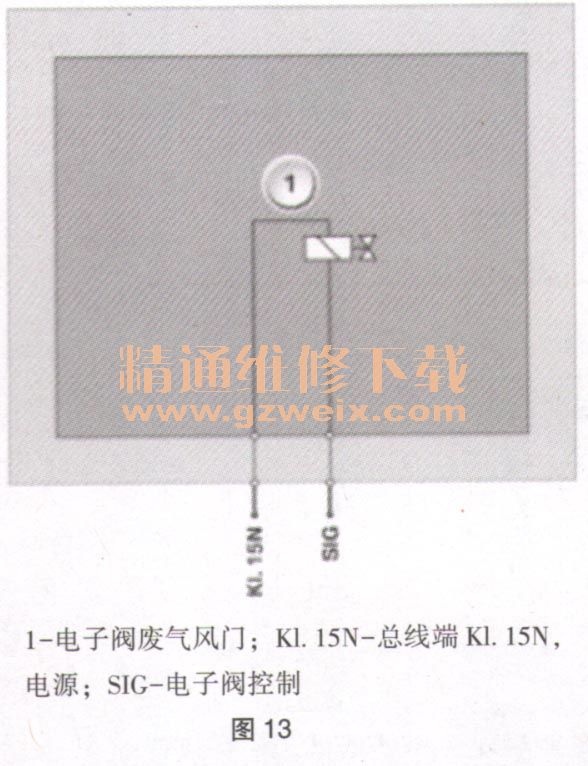

    在后消音器的排气尾管上固定了一个膜片箱。这个膜片箱通过一个调整机械装置与废气风门连接。真空软管从电子阀通到膜片箱，如图13。

    4．控制和标准值

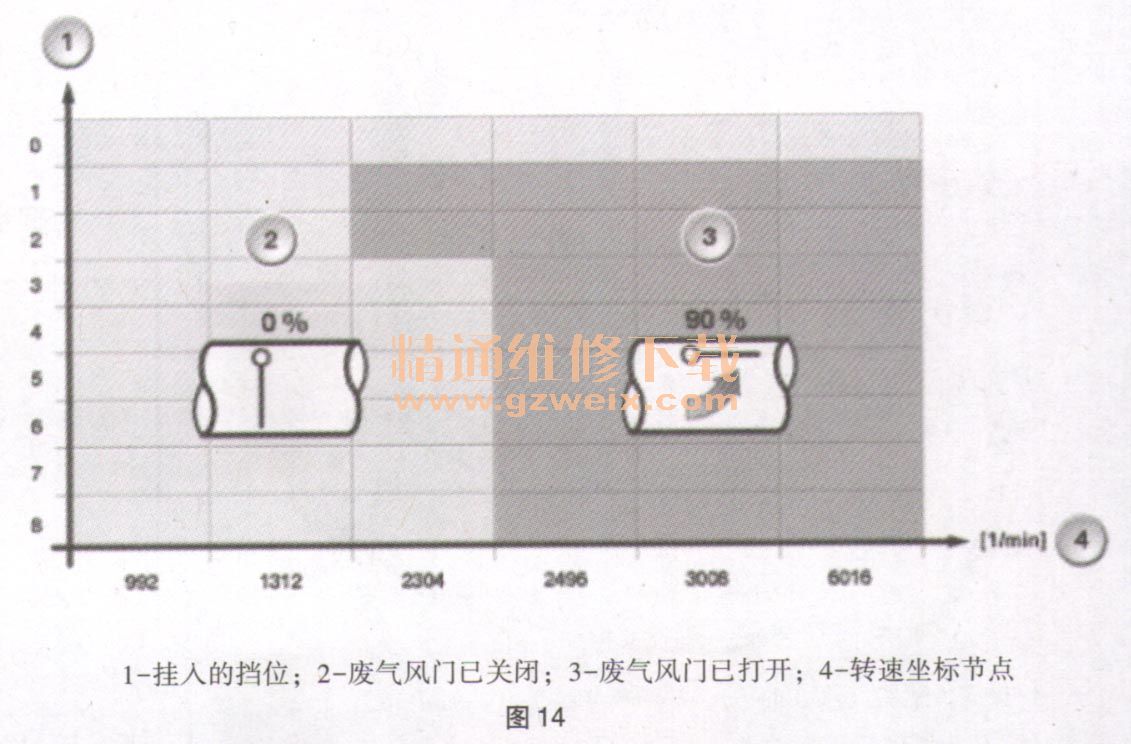

    在行驶模式下，只存在两种状态，即打开或关闭。废气风门的控制取决于下列参数：负荷、挂入的挡位、转速，如图14所示。

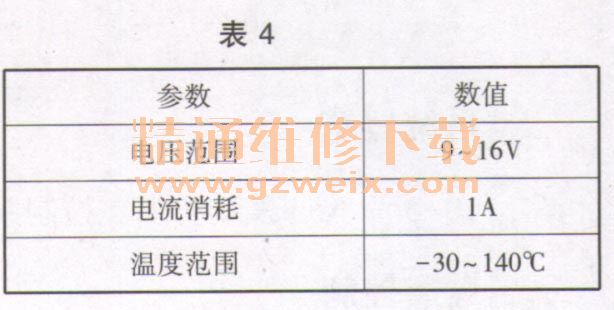

废气风门电子阀的标准值见表4。

    5．诊断提示—部件失灵
当废气风门电子阀失灵时，预计将出现以下情况：在发动机控制单元记录故障代码。
    如果废气风门在关闭状态下损坏，较高转速下会在排气装置内产生嘶嘶声。在部分打开的废气风门损坏时，在怠速时会发出隆隆声。
