剖析宝马X6混合动力车型结构与功能

来源：汽车维修作者：佚名 2018-01-20 08:24:41

    5．空调
    X6混动车型是宝马首款采用电动空调压缩机的量产车型。压缩机带有1个电动传动装置，空调系统可以不通过内燃机驱动。因此无论在纯电动行驶期间还是其它运行工况，空调系统都可以为客户提供相同的制冷效果。当高压蓄电池电量不足时，发动机将自动启动。

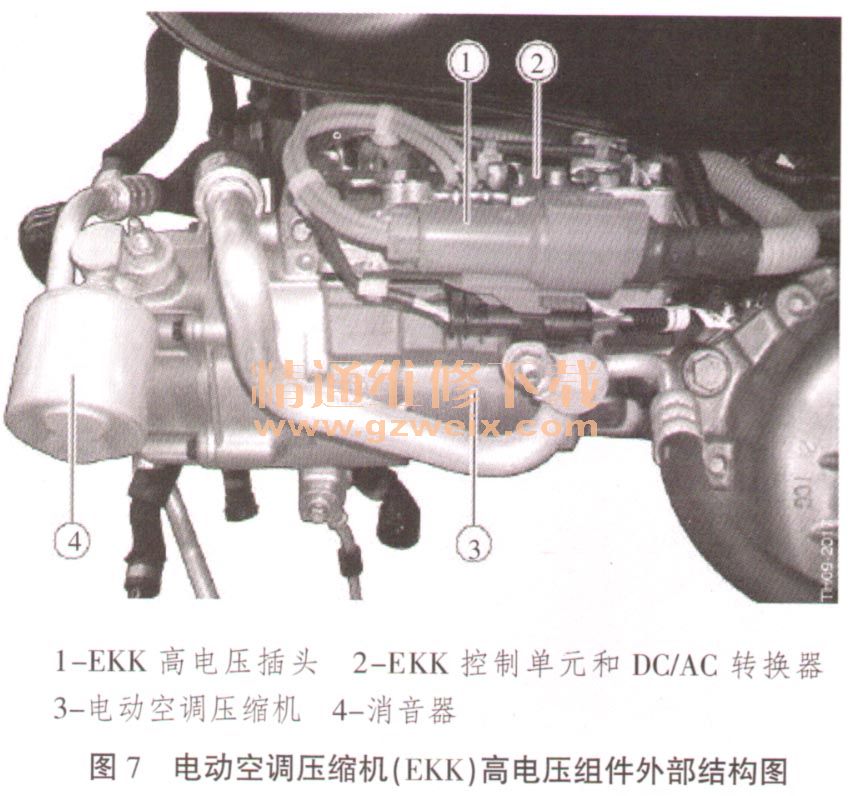

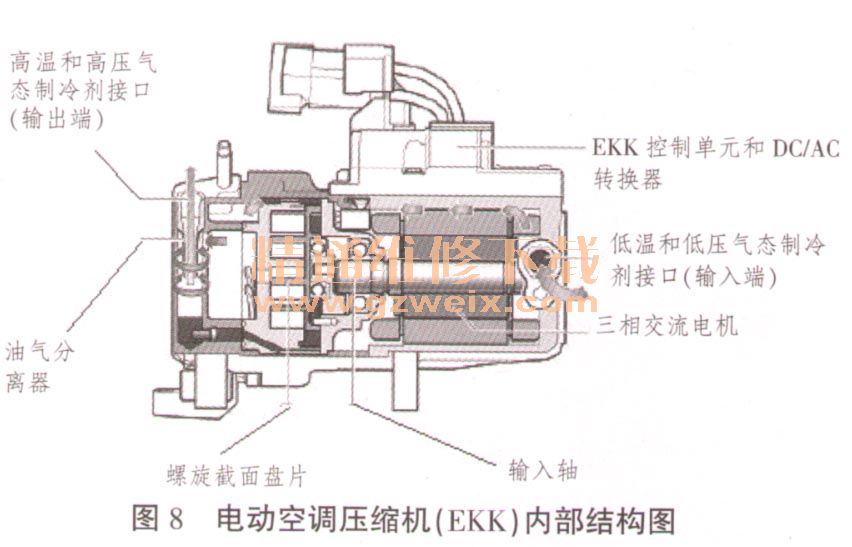

      电动空调压缩机（EKK）是1个高电压组件，该部件由DENSOAutomotive公司研发制造。外部结构如图7所示，内部结构如图8所示。在进行高电压组件方面的工作前，必须通过执行安全规定关闭高电压系统，从而确保安全。

    空调系统也用作高压系统的冷却装置，即使关闭了空调的制冷功能，空调压缩机也会自动打开。车辆停驻后，还会听到混合动力系统的运行噪音，此时可能是高压蓄电池的冷却系统仍然在工作，不属于故障。
    6．特殊的燃油箱

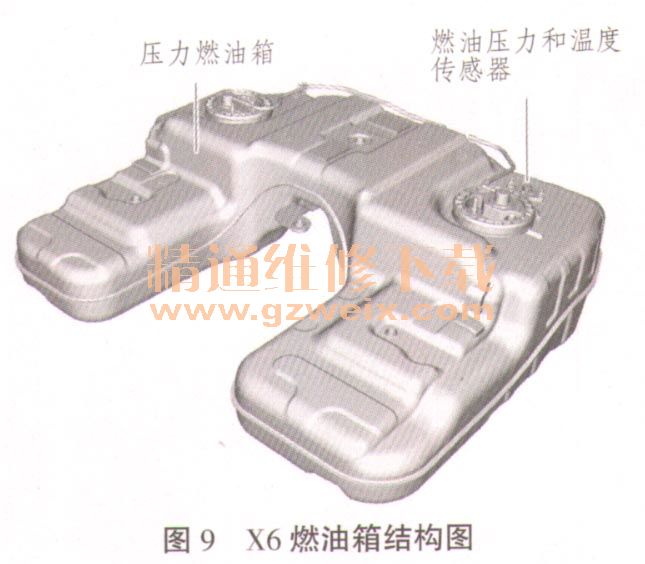

    X6混动车型装备了特殊的燃油箱，如图9所示。它是根据车辆混合动力运行要求设计的。压力燃油箱使用未喷漆的不锈钢制成。重约25kg，容积约85L。压力范围：－150mbar～+350mbar。由于汽油蒸气会在燃油箱中形成较大压力，因此打开加油口盖之前需要卸除压力。

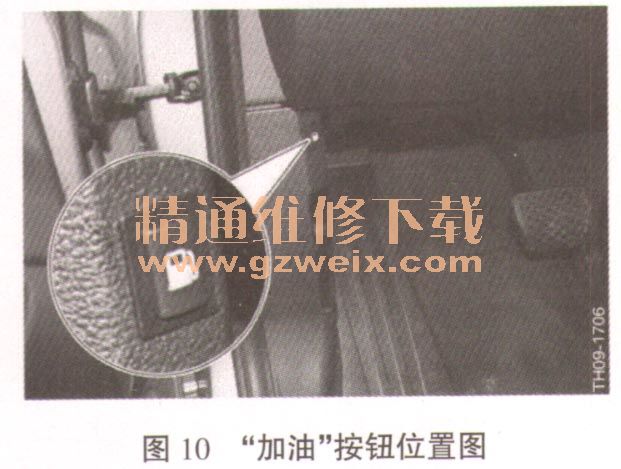

加油之前，必须先操作“加油”按钮，其位置在驾驶员一侧A柱附近，如图10所示。按钮状态由压力燃油箱电子控制系统控制单元监控。

X6混动车型的燃油箱盖上带有“Active Hybrid”字样，如图11所示。该燃油箱盖不能与普通燃油箱盖互换，即使尺寸允许也不可以，因为X6压力燃油箱内的压力较高，燃油箱盖内保护阀的开启压力也较高。

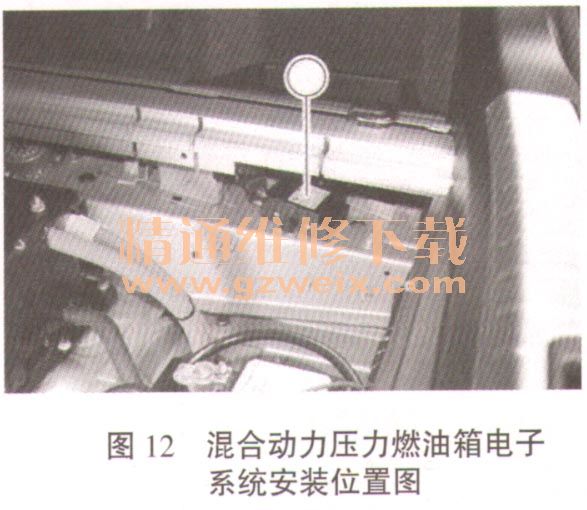

驾驶员准备加油时，要先通过加油按钮发出指令，混合动力压力燃油箱电子系统，安装位置如图12所示，读取按钮状态并开始降低压力燃油箱内的压力。压力信息由电子系统中的压力和温度传感器接收和反馈。如果存在汽油蒸气，就会通过活性炭罐和滤清器排放到大气中。压力降低后，就会通过1个执行机构使压力燃油箱盖板开锁，此时可以打开燃油箱盖板和燃油箱盖进行加油。

    驾驶员可以从组合仪表和中央显示屏看到燃油箱准备情况的信息。加油过程应在10～15min内完成。加完油，关闭燃油箱盖板时，传感器能够识别出来。2、后，混合动力压力燃油箱电子系统会将燃油箱盖板上锁，组合仪表和中央显示屏恢复正常，加油过程结束。
    7．故障信息

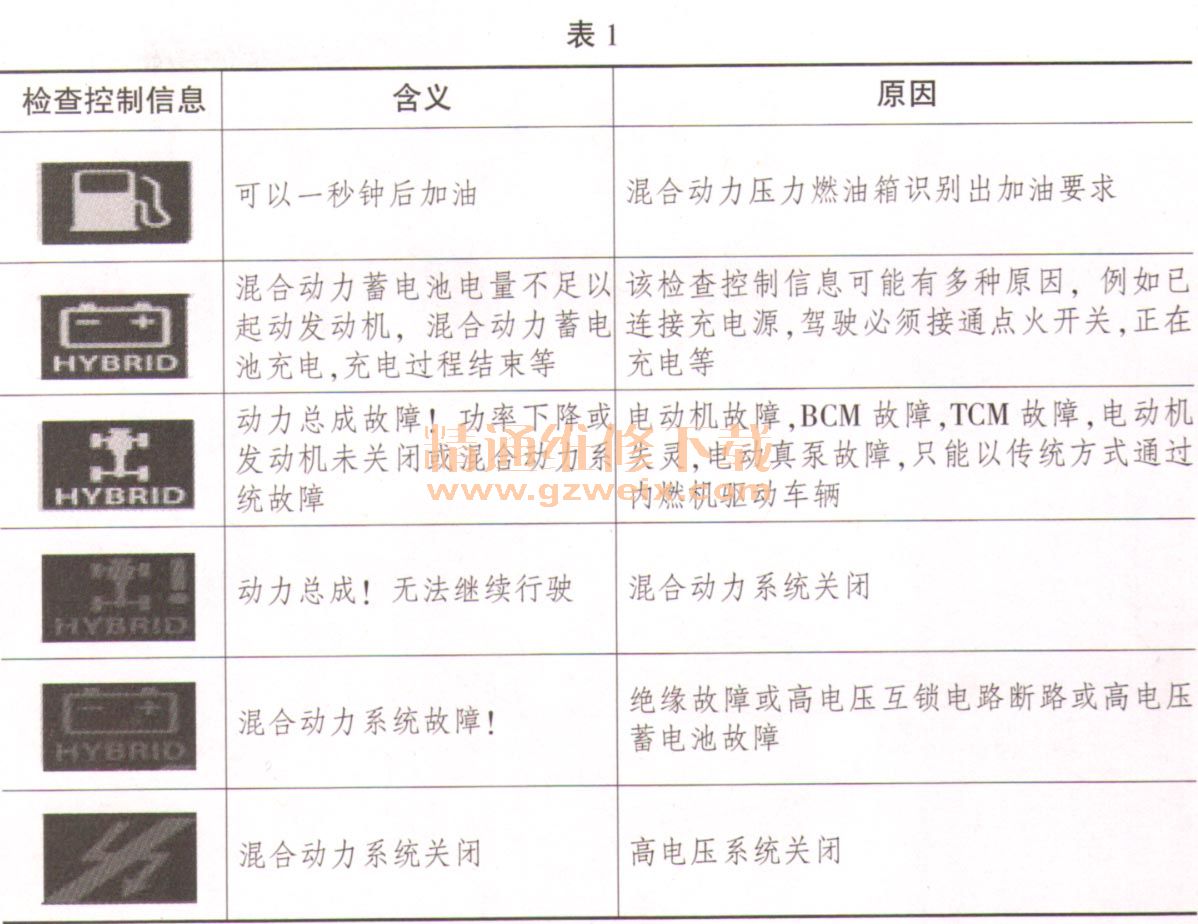

    X6混动车型动力系统出现故障时，系统将会通过中央显示屏提示驾驶员检查相关系统，如表1所示。
