5．左前脚部空间照明灯和右前脚部空间照明灯
    （1）概述。脚部空间照明灯照亮车内的脚部空间。2个脚部空间照明灯安装于脚部空间中仪表板下的左右两侧：根据车型系列、制造年和车辆装备，左前脚部空间照明灯或右前脚部空间照明灯为单色（灯泡或LED）或双色（发光二极管）。
    （2）功能描述。当一扇车门打开时，脚部空间照明灯自动接通。关上车门之后最多20s，脚部空间照明灯就会关闭。总线端K1.15接通时车门关闭之后脚部空间照明灯马上关闭。
    单色照明：脚部空问模块（FRM）或前部电子模块（FEM）通过一个输出端为脚部空间照明灯供电。脚部空间模块（FRM）或前部车身电子模块（FEM）通过调光接通或关闭脚部空间照明。
    双色照明：照明为双色时，LED托架中安装了两个发光二极管。脚部空间模块（FRM）或前部车身电子模块（FEM）通过总线端Kl. 58g控制一个发光二极管，通过总线端Kl. 58g_2控制另一个发光二极管。
    可以在中央信息显示器上用控制器选择垂直照明的颜色。此外，可以在中央信息显示器上用控制器设置垂直照明的亮度。通过灯开关上的亮度调节器也能设置亮度。与中央信息显示器上的设置不同，此时同时调节车内照明和垂直照明的亮度。
    图4-9-61所示为左前脚部空间照明灯，以F01为例。

    （3）结构及内部连接。

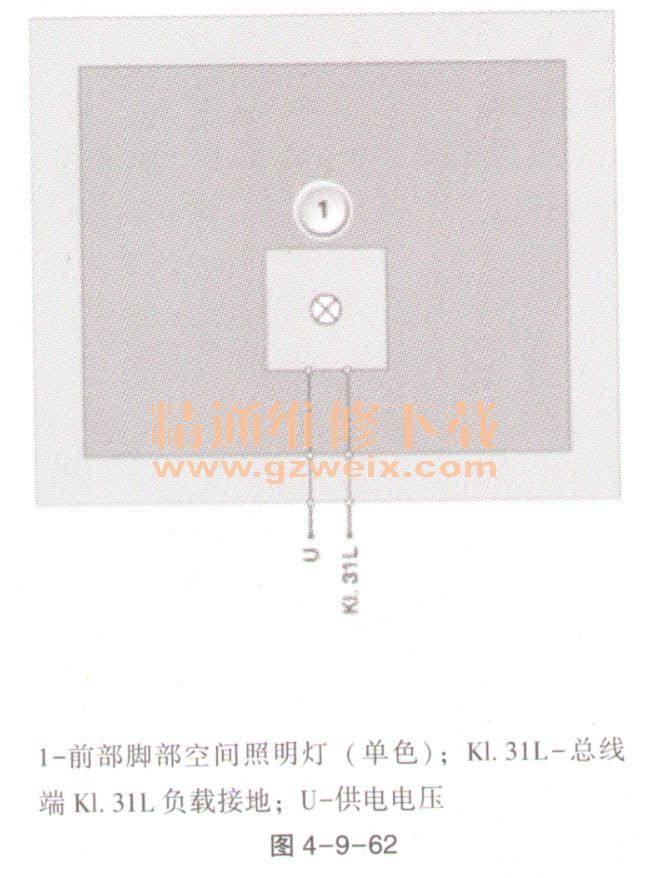

    单色照明：脚部空间照明灯（灯泡或发光二极管）通过插头连接与脚部空间模块（FRM）或前部车身电子模块（FEM）连接。脚部空间模块或前部车身电子模块向脚部空间照明灯提供一个按脉冲宽度调制的信号（PWM信号），如图4-9-62所示。

    双色照明：LED托架通过一个插头连接与车载网络相连。安装在LED托架中的发光二极管的数量取决于可选择的垂直照明颜色。也就是说，每种颜色对应一个发光二极管。

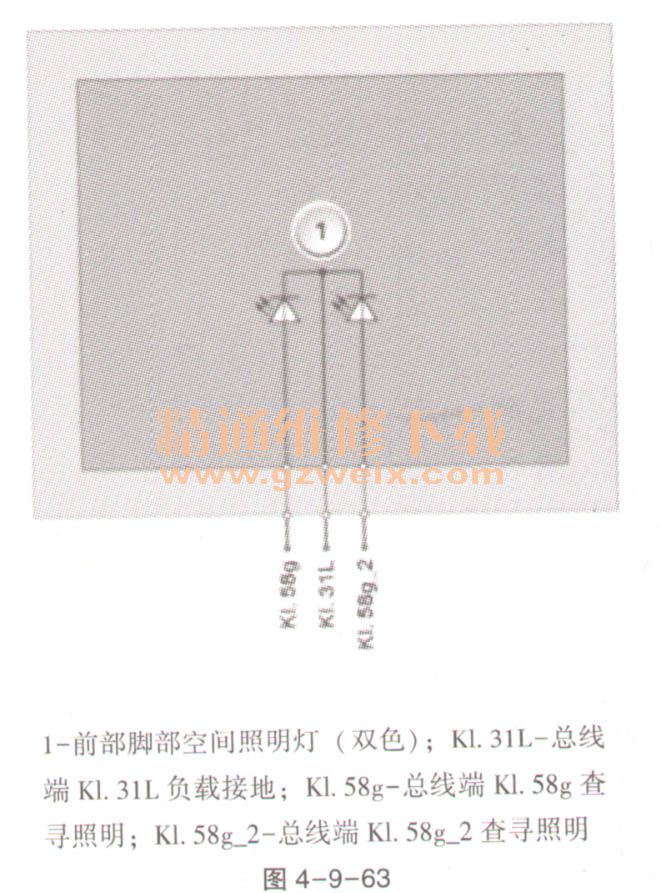

    根据所选的垂直照明颜色，脚部空间模块（FRM）或前部车身电子模块（FEM）通过总线端Kl. 58g或58g＿2给发光二极管供电，如图4-9-63所示。

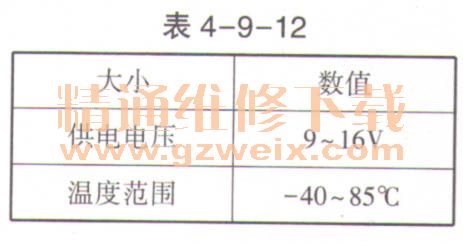

    脚部空间照明灯的标准值见表4-9-12。

    （4）诊断提示。
    脚部空间照明灯对地短路时，预计将出现以下情况：脚部空间模块（FRM）或前部车身电子模块（FEM）内出现故障记录。
    为了进行左前脚部空间照明灯和右前脚部空间照明灯的功能检查，应接通垂直照明。需要时，在灯开关上将查寻照明调节至最大亮度。
    单色照明。照明为单色时，必须亮起垂直照明的所有发光二极管。脚部空间模块（FRM）或前部车身电子模块（FEM）通过总线端Kl. 58g利用一个按脉冲宽度调制的信号（PWM信号）控制垂直照明的所有发光二极管。
    双色照明。通过总线端Kl. 58g给一个发光二极管供电，通过总线端58g-2给另一个发光二极管供电。根据所选的垂直照明颜色，脚部空间模块（FRM）或前部车身电子模块（FEM）通过总线端Kl. 58g利用一个按脉冲宽度调制的信号（PWM信号）控制相应的总线端。
    可通过诊断系统对左前脚部空间照明灯和右前脚部空间照明灯进行功能检查。
