对于发动机气缸压力的测量，在国内最为普遍的方法是使用气缸压力表。其实用这个方法测得的并不是气缸工作时的有效压力，而是一个累积后的总压力，如运转启动机，在活塞第1次压缩行程时，气缸压力表指针达到8 bar（1 bar=100 kPa ），第2次压缩行程时上升至9 bar，第3次压缩行程时上升至10 bar。若压缩压力达不到标准的累积最大值，则判断气缸存在泄漏。当气缸泄漏量较大时适用于此方法。
    现在的发动机失火监控越来越精准，只要曲轴旋转的加速度未达到标定时预设的条件，就会报发动机失火故障。在发动机工作时，混合气燃烧形成的向下做功的压力会从很小的泄漏点损失掉，从而引起推动活塞的力损失，导致向下的加速度减小。
    对于较小的泄漏，很难用气缸压力表测量，这时可以进行气缸压力泄漏测试。当活塞处于压缩上止点时，进气门和排气门都处于关闭状态，此时往气缸内充入压缩空气，正常情况下，会有10％以内的气体从活塞环与气缸壁之间泄漏，如果泄漏量大于10%，说明这个近似密闭的空间存在泄漏，此时可从几个地方听声音，如果能听到漏气的声音，说明有漏气，比如进气门漏气，节气门后方有漏气声；排气门漏气，排气管有漏气声；气缸体磨损或活塞环非正常漏气，机油加注口有漏气声；气缸垫漏气，发动机冷却液冒气泡。
    气缸压力泄漏测试与传统的气缸压力测试相比，能更精准地判断出故障点，且能判断出更小的泄漏故障。然而气缸压力泄漏测试属于静态测试，不能反映活塞真正运动时发生的泄漏情况。那如何测量活塞真正运动时的气缸压力变化呢？为此，很多诊断软件公司（PICO、ATS及FLUCK等）开发出了气缸压力传感器，它能实时反映气缸压力的变化情况。以PICO公司开发的WSP 500X气缸压力传感器为例，拆下某气缸的火花塞，安装气缸压力传感器，启动发动机，通过采集的气缸压力波形反应气缸的压力变化。测试时，被测气缸并不做功，而由其他气缸带着运转，类似一个空气泵。

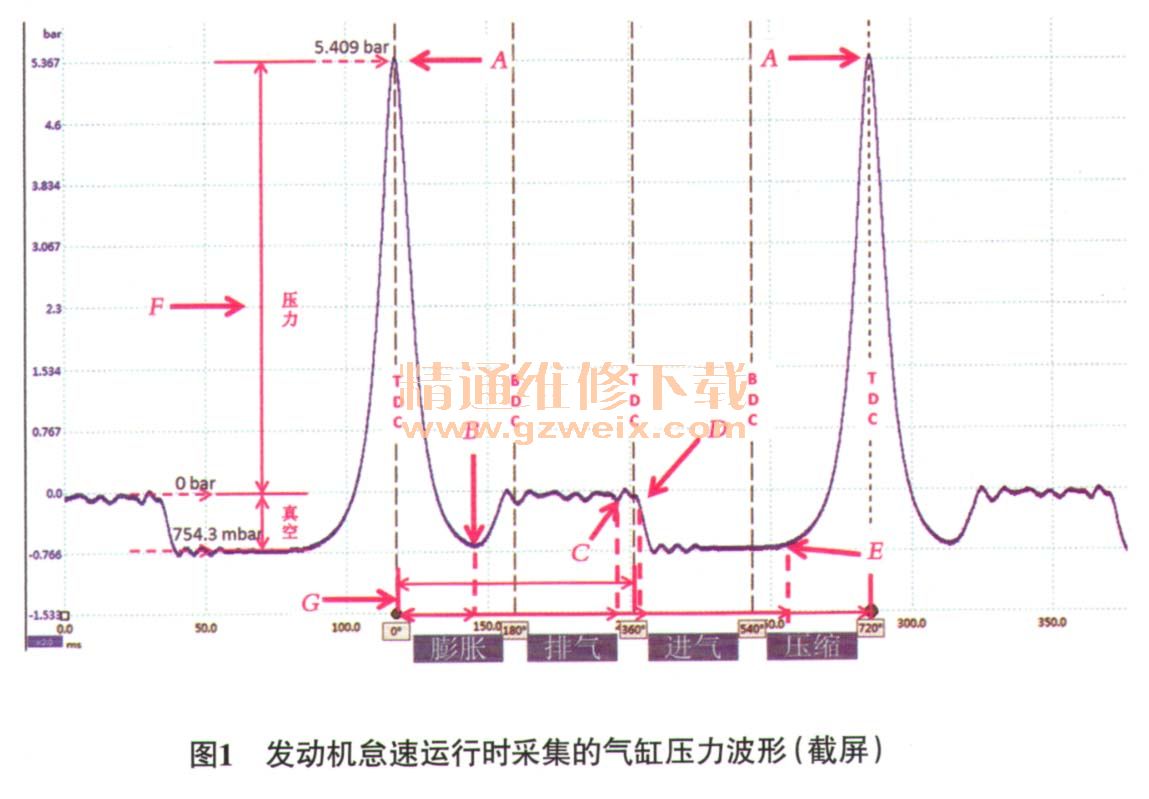

    气缸压力波形的优势在于，能用时间轴的方式反应单位时间内所发生的信号变化，采样频率越高，这个时间单位就越小。图1为发动机怠速运行时采集的气缸压力波形，它能反应活塞和气门的运动信息，分析如下。

    （1 ） A点为气缸压力的波峰，代表压缩上止点，相邻两个波峰之间代表一个完整的发动机循环，即进气、压缩、做功及排气过程，但这个气缸是不做功的，气体压缩后进入膨胀释放阶段，所以做功行程用膨胀来替代。4个行程为720°曲轴转角，每个行程分别是180°，活塞从上止点（TDC）到下止点（BDC）再到TDC两次。
    （2） B点为排气门打开点，即E VO （Exhaust Valve Open），此时活塞从TDC往BDC运动。在EVO前，由于进气门和排气门均关闭，气缸压力下降，压力释放完后形成真空；在EVO后，由于排气门打开，气缸与大气接通，气缸压力逐渐向大气压力靠近，恢复到0 bar。
