三、双离合变速器液压控制系统原理

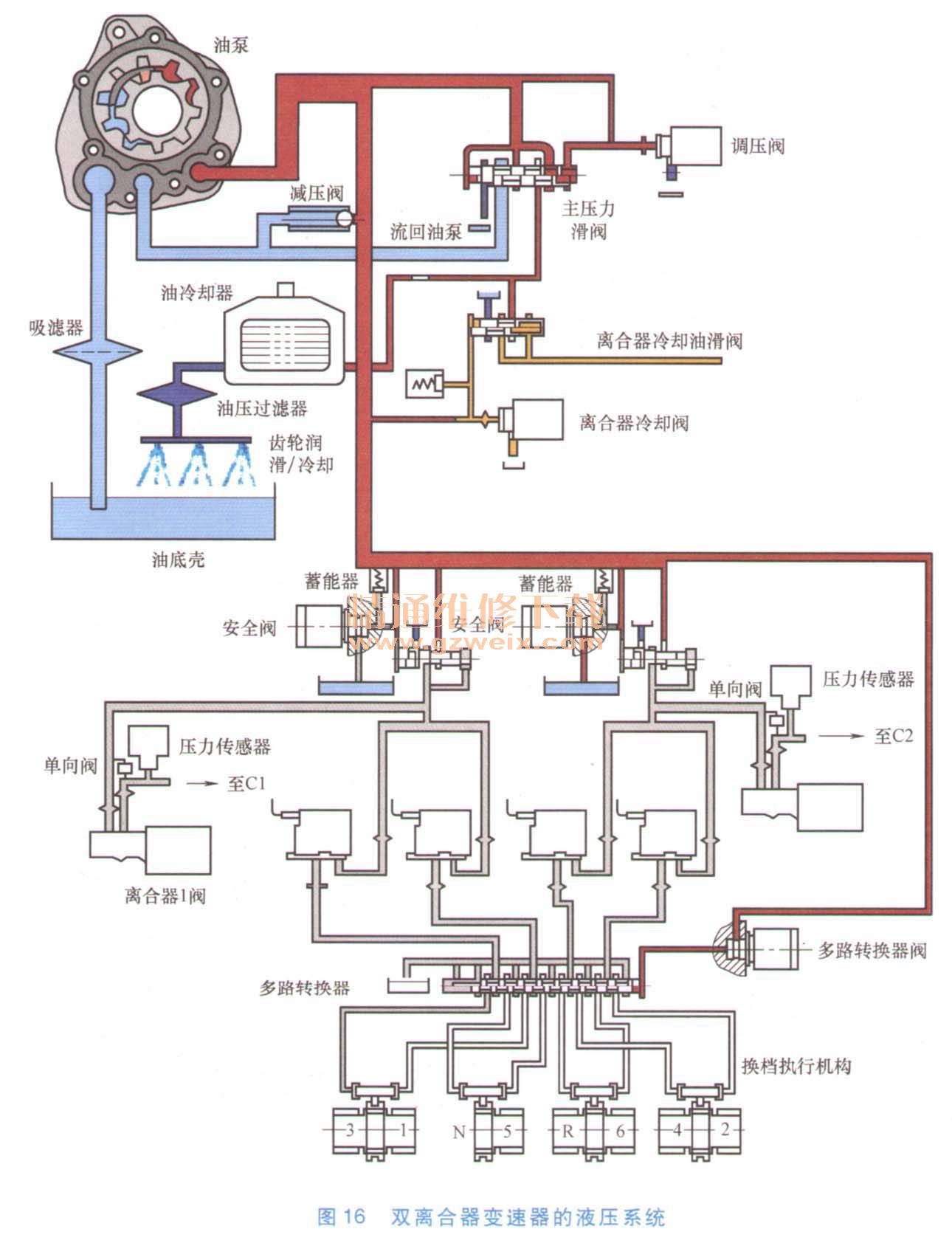

图16所示为双离合器自动变速器的液压系统。该系统中主要包括供油部分、双离合器控制部分、换档拨叉控制部分及辅助部分。供油部分由油泵、减压阀、主调压滑阀及调压电磁阀组成，通过调压电磁阀控制主调压滑阀从而实现对液压系统主油路压力的调节；当系统出现故障，压力上升到一定值时，将推开减压阀释放压力保护液压系统。双离合器控制部分主要由两路相对独立的油路组成，分别控制离合器C1和离合器C2，两部分的控制油路完全相同，包括安全阀、蓄能器、压力传感器及离合器控制比例阀。通过安全阀可以调节两个离合器控制油路的供油压力，并保证其中一个离合器出现故障时，另一离合器能够安全地独立工作。离合器1阀与离合器2阀为比例电磁阀，可以实现对离合器控制压力的精确控制，两个压力传感器则为离合器压力的精确控制提供反馈信号。换档拨叉控制部分主要由4个开关阀与1个两位多路阀组合而成，多路阀通过另一个开关阀控制其工作位置的变换。辅助部分主要包括双离合器润滑部分、液压系统散热及过滤部分。
