详解数据流分析法在汽车故障诊断中的应用
来源:汽车维修  作者:佚名  2016-03-25 08:39:09

    现代汽车维修是通过对相关技术参数及波形等的检测,对汽车的性能和运行状态进行全面分析,从而判断汽车的故障所在,其中,数据流分析法为汽车维修技术人员快速准确的判断复杂多变的汽车故障提供了强有力的支持。
    汽车数据流是指汽车电子控制单元(ECU)与传感器和执行器之间交流的数据参数,它是通过汽车诊断接口(DTC),用通用或专用诊断仪读取的随时间及工况而变化的数据。
    案例:利用数据流分析法排除瑞风商务车换挡冲击故障。
      车型:1辆2002款HFC6470AH江淮瑞风商务车,搭载韩国现代G4JS 2.4L双顶置凸轮轴,16气门电控汽油发动机,匹配ASSIN公司生产的AW03 -72LE型4速电控自动变速器,行驶里程数约23.5万km、
    故障现象:仪表盘内HOLD灯一直闪烁、换挡有严重冲击现象。
    据车主描述,此车因发动机烧机油在其它汽修厂对发动机进行了大修,大修完毕后,出现了散热器风扇常转现象(点火开关转至ON挡,即出现常转)。经检查,有1个故障代码:P0115,含义为冷却液温度传感器故障。此故障码无法清除,修理厂曾试换过多个冷却液温度传感器,但故障仍无法排除。最终修理厂更换了发动机电控线束,散热风扇不再常转,P0115故障码得以清除,但又出现了新的故障码及故障现象。
      检查诊断:笔者接车后,首先对故障现象进行了验证,点火开关转至ON挡,仪表盘内HOLD灯一直在不停闪烁,起动着车,原地踩住制动踏板,然后将换挡杆从P挡来回进入R、D、2、L挡,发现换挡杆进入任意挡位,车身都有严重冲击现象。如果将制动踏板踩得重一点,在换挡时车身冲击现象则稍微轻一点。通过上述验证,基本可以判断故障应出在自动变速器控制部分。
      HOLD灯为自动变速器控制模式的一种显示装置,正常情况下应由自动变速器控制模式开关控制,其含义为保持模式,可令自动变速器固定在某个挡位行驶,模式开关位置在方向盘左侧,空调出风口下方,如图1所示。

      笔者借助专用诊断仪读取发动机控制系统故障码、数据流,并做了动作测试,未见异常。接着读取了自动变速器控制系统故障码,其故障码分别为:P0722,速度传感器输出无信号;P1121,节气门位置输入异常。清除上述故障码,故障码清除成功,且HOLD灯不再闪烁,但换挡时车身仍有冲击现象。对该车进行路试,同时查看自动变速器数据流,发现节气门开度一直保持在100%,无变化,速度传感器无信号,变速器油温、压力电磁阀压力等数据均正常。另外,车速达到100km/h时,挡位显示仍为3挡,正常情况下换挡杆在D挡,车速达到60km/h时,挡位应由3挡升至4挡。在路试过程中,HOLD灯仍闪烁,读取故障码仍为P0722和P1121。
      通过路试及上述数据流检测,判断该车故障与节气门位置传感器及变速器输出速度传感器信号有一定的关系,为了验证节气门位置传感器是否存在异常,笔者连接诊断仪,再次读取发动机数据流,查看节气门位置传感器信号及开度信号,结果位置和开度均能够随发动机转速的变化而变化。由此可以说明,节气门位置传感器及发动机ECM基本无异常。接着,将该车用举升机托起,先对自动变速器输出速度传感器的供电线路及其电阻值进行测量,在点火开关打开至ON挡时,其2针连接器测得供电电压为5V,属正常,其传感器电阻为632Ω,也正常。
    那么为何诊断仪检测其传感器无输出信号呢?难道自动变速器内部存在故障?笔者决定对输出速度传感器工作性能进行测量,于是起动着车,换挡杆置于D挡,用万用表对其输出电压进行测量,随着发动机转速的增加,其信号电压能从2V升至15V,然后插入2针连接器,对其传感器信号进行测量,其电压基本在2.0V无变化。看来故障可能出在自动变速器线束,于是更换自动变速器线束,装车试验。经试验,输出速度传感器信号正常,P0722故障码能够清除,且车速达到60km/h时,挡位能从3挡升至4挡。当变速器输出转速从1400r/min变为0r/min,此时只由输出速度传感器提供转速信号对自动变速器进行控制。
    虽然P0722故障码得以清除,但HOLD灯依旧闪烁,还会出现P1121故障码,换挡仍有严重冲击现象。通过路试得出1个规律,只要将P1121为进口件,且零件号也有所区别。对旧线束与车上的新线束各连接器进行反复对比,发现位于前鼓风机旁的一白色连接器(8针)有6个端子与车身线束相连,但塑料插件看上去比较陈旧,而原车旧线束只有5个端子,经比较,新线束1黑色线为多余端子,其它各连接器未见异常。经查阅电路图,该车自动变速器TCM采集的节气门位置传感器信号正好是通过此连接器与发动机ECM进行通故障码清除后,发动机在不熄火的情况下车辆一直保持运行且HOLD灯不会闪烁,一旦将发动机熄火后重新起动,HOLD灯便会开始闪烁,读取故障码仍为P1121。
    经查阅该车型相关资料,P1121故障码故障部位应在节气门位置传感器或ECM两者之间,但查看发动机数据流未见异常。考虑到该车自动变速器TCM的节气门位置传感器开度信号采集自发动机ECM,是否发动机ECM与自动变速器TCM之间的通信存在故障?另外,该车发动机电控线束也是刚换不久,是不是由于新的电控线束与旧电控线束之问存在差异?
    带着这些疑惑,笔者对该车发动机线束进行了检查,该车新线束为国产件,而旧线束新线束时,确实发现新线束上的连接器与旧线束连接器不对应,然后将旧线束上的白色连接器端子一一挑出,将旧点白色连接器又装到了新线束上。

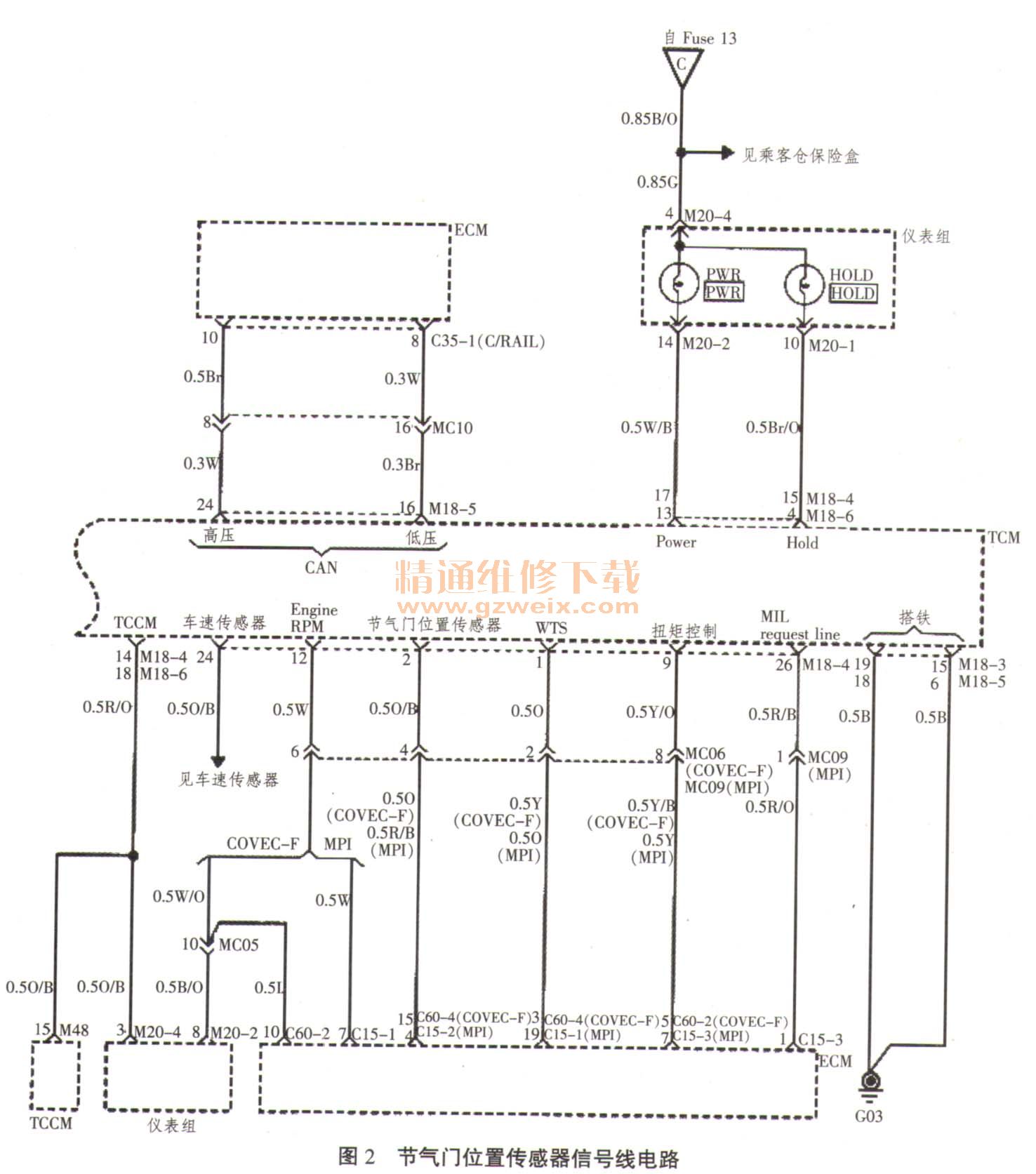

    维修小结:由于该车自动变速器线束内Ah受到不同程度的挤压,部分线束受损,引起自动变速器无输出信的。查看此白色连接器(8针)各端子线色对应情况,车身线束5根线的线色与发动机新线束5根线的线色相同,但电路图上显示发功机线束与车身线束相连接的线色有区别。节气门位置传感器信号线电路如图2所示。为了查找TC M与ECM之间的节气门位置传感器信号线通信情况,笔者拆下蓄电池负极线,用数字式万用表对信号线进行测量,从变速器TCM连接器端测量该信号线通向了该8针连接器的1号端子,而从发动机ECM连接器端测量该信号线通向了8针连接器的4号端子。

    故障排除:将此连接器1、4号端子进行调整,并将其插牢,然后接上蓄电池负极电缆,起动发动机,发动机着车后HOLD灯不再闪烁,换挡冲击现象也随之消失,经反复路试,P1121故障码没有重复出现。

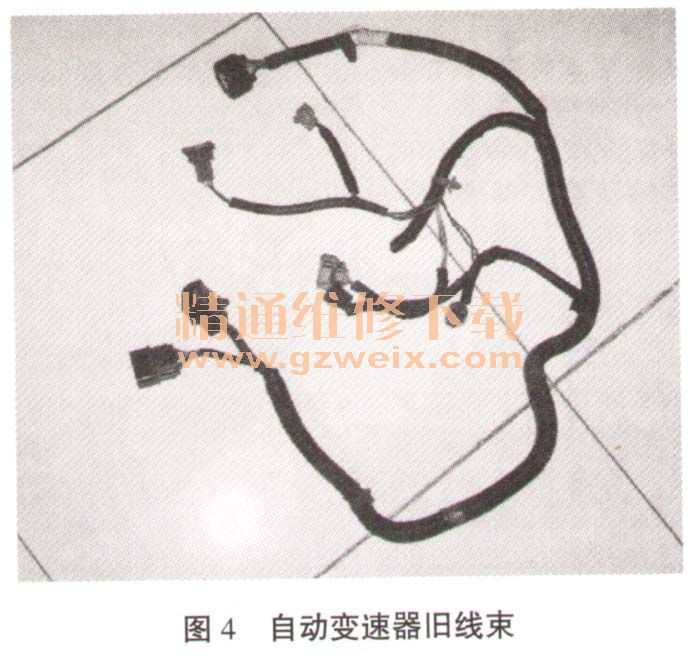

    故障排除后,笔者询问车主,车主描述当时修理厂维修人员在更换速度信号,致使变速器不能从3挡升入4挡。另外,修理厂维修人员缺乏资料,凭主观经验施工,对新旧线束连接器端子进行调整时,出现端子号不对应,引起自动变速器TCM无法接收到节气门位置传感器TPS信号,从而引起换挡冲击。该车更换下来的发动机旧线束如图3所示,自动变速器旧线束如图4所示。
