E300后视摄像头功能顺序（始自2011年3月1日的车辆）：
    后视摄像头拍摄的图像作为复合视频基带信号CVBS直接发送至COMAND控制模块。
    由后视摄像头记录的摄像头画面由静态引导线投射到其中，这些引导线会一起被发送至COMAND控制模块中。在COMAND控制模块接合倒挡之前，这些画面不会被处理。倒挡接合后COMAND控制模块通过CAN A激活COMAND显示屏。后视摄像头拍摄的画面经由CO-MAND控制模块通过LVDS低压差分信号传输线直接传送至COMAND显示屏，然后显示。

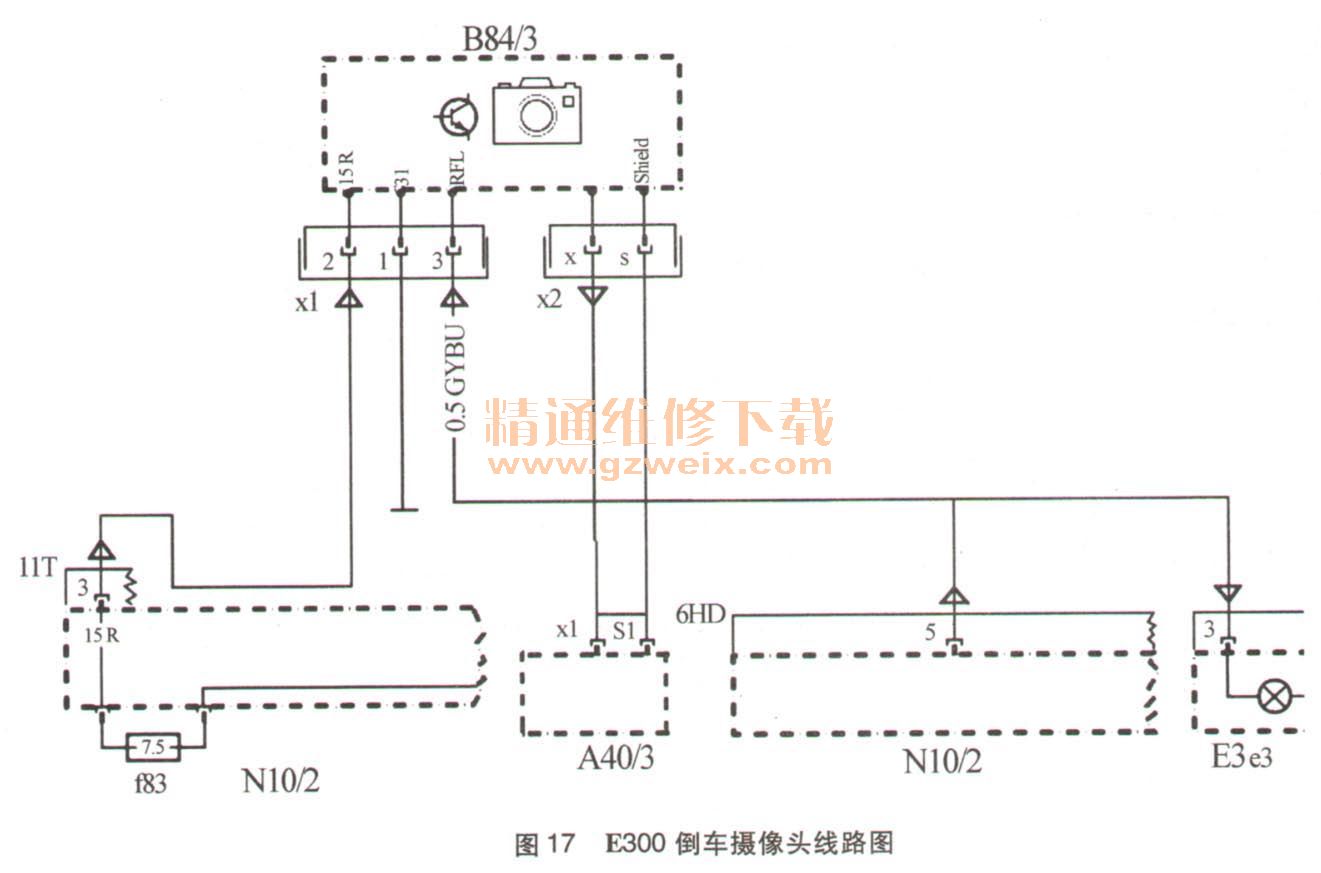

    E300倒车摄像头线路图（始自2011年3月1日的车辆），如图17所示。

    7．夜视功能
    与221车型不同的是212车系夜视功能的显示屏为COMAND显示屏，夜视摄像头通过LVDS线将信号传输至夜视控制模块N101，N101再将信号处理为Y/C信号发送到COMAND A40/3，A40/3利用LVDS信号发送数据至COMAND显示屏A40/8。
