详解奔驰车系NTG4版本车载娱乐系统

来源：汽车维修技师作者：佚名 2016-01-12 10:48:34

    NTG4版本车载娱乐系统特性：
    ·COMAND主机和显示屏分开，Telematics CAN连接3个基本组件（COMAND控制模
块、COMAND显示屏、COMAND中央操作单元）
    ·视频信号（Video signal）均由COMAND主机输出至中央显示屏
    NTG4系统特性和NTG3有很多相似之处，NTG4和NTG3版本车载娱乐系统一个最明显的区别点是NTG4 COMAND控制模块集成了音频调谐器功能，所以采用NTG4基本配置版本的车辆，车载娱乐系统不需要MOST光纤环连接。MOST光纤网络用于下列选配装备设备的连接：
    ·音响功放系统（Sound system）
    ·卫星收音机（SDAR for USA）
    ·数字声频广播（DAB for UK）
·电视接收器（TV tuner）

    一、新E级车212底盘车型NTG4车载娱乐系统简介

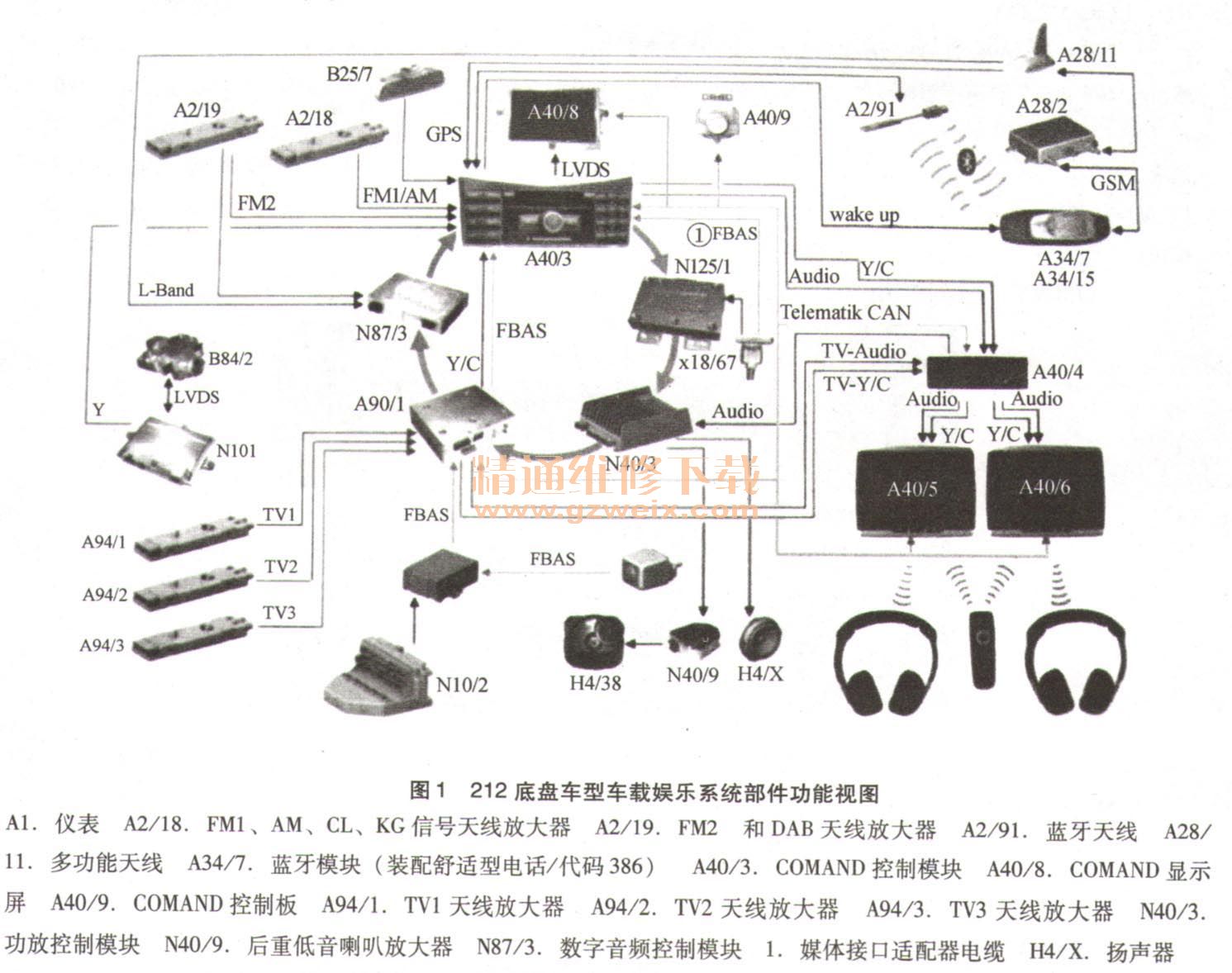

    1. 212底盘车型车载娱乐系统部件功能视图（图1）

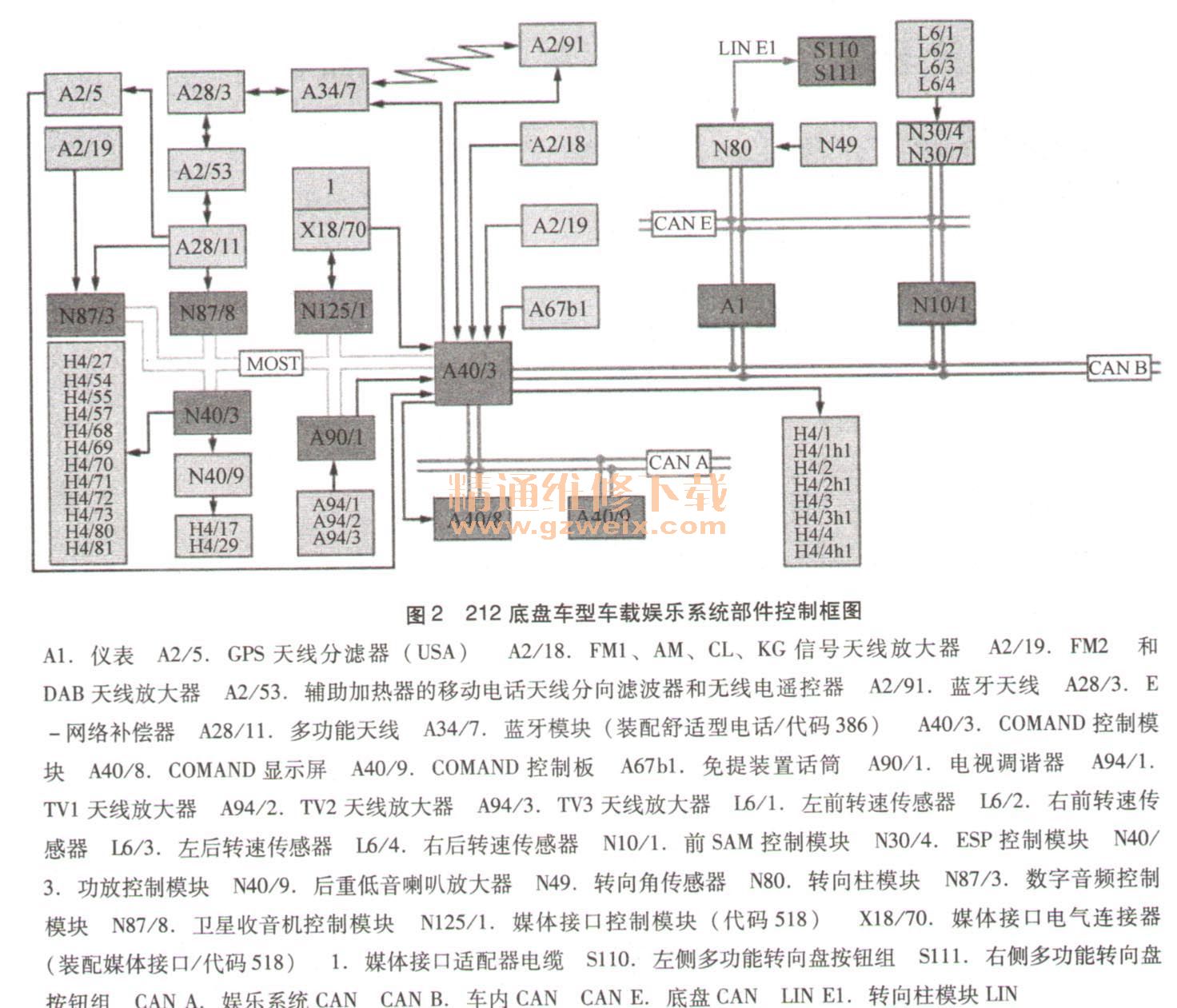

     2. 212底盘车型车载娱乐系统部件控制框图（图2）

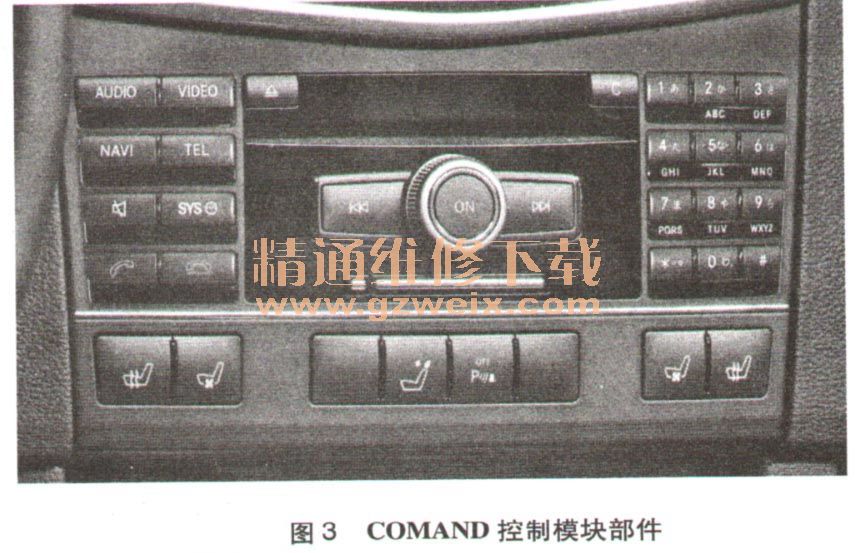

     3. COMAND控制模块部件概述（图3）

    COMAND控制模块集成了下列部件：
    ·COMAND系统计算机控制模块
    ·导航处理器
    ·集成（6GB）硬盘
    ·音频放大器（代码810，功放系统除外）
    ·基本型蓝牙电话接收模块
    ·收音机调谐器功能

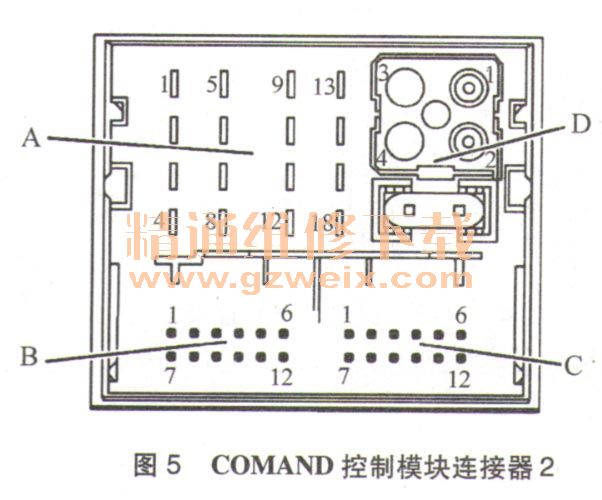

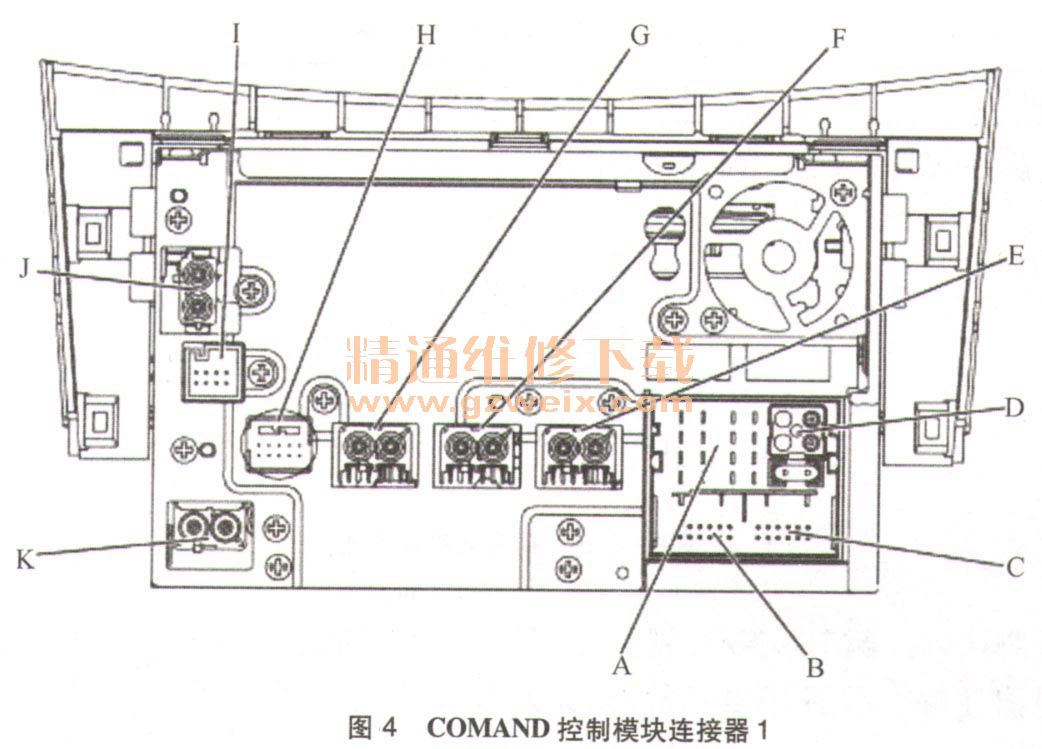

    COMAND控制模块连接器，如图4、图5所示。

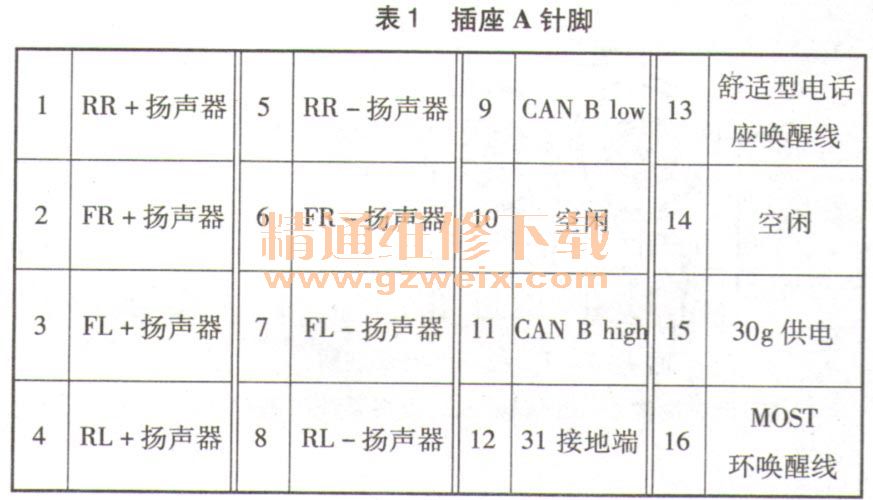

    插座A针脚注解（扬声器、CAN）如表1所示。

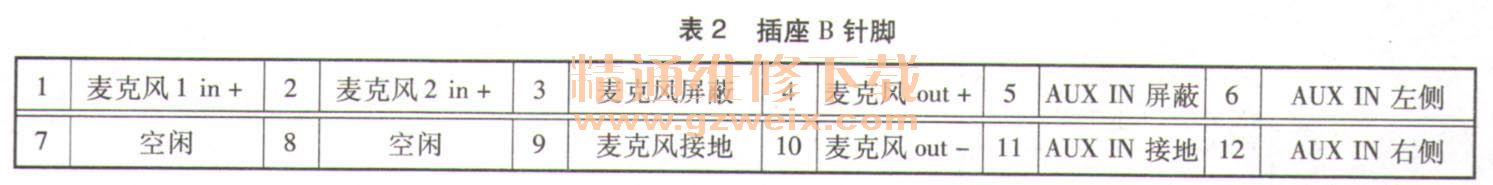

    插座B针脚注解（麦克风／AUX IN）如表2所示。

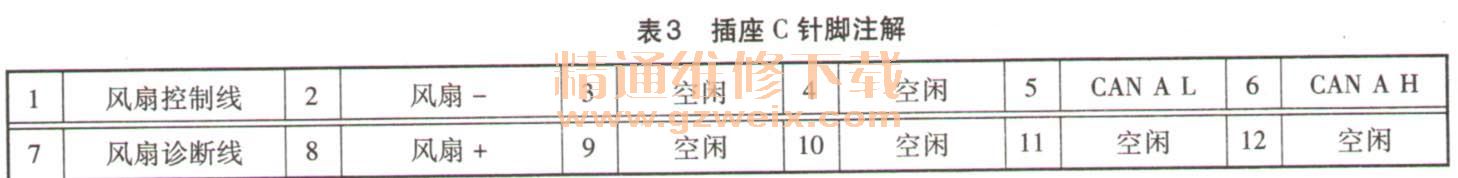

    插座C针脚注解（散热器／CAN）如表3所示。
