韩国现代GQS 2.4 L电控发动机电路原理图分析

来源：汽车电器作者：佚名 2015-11-05 10:24:33

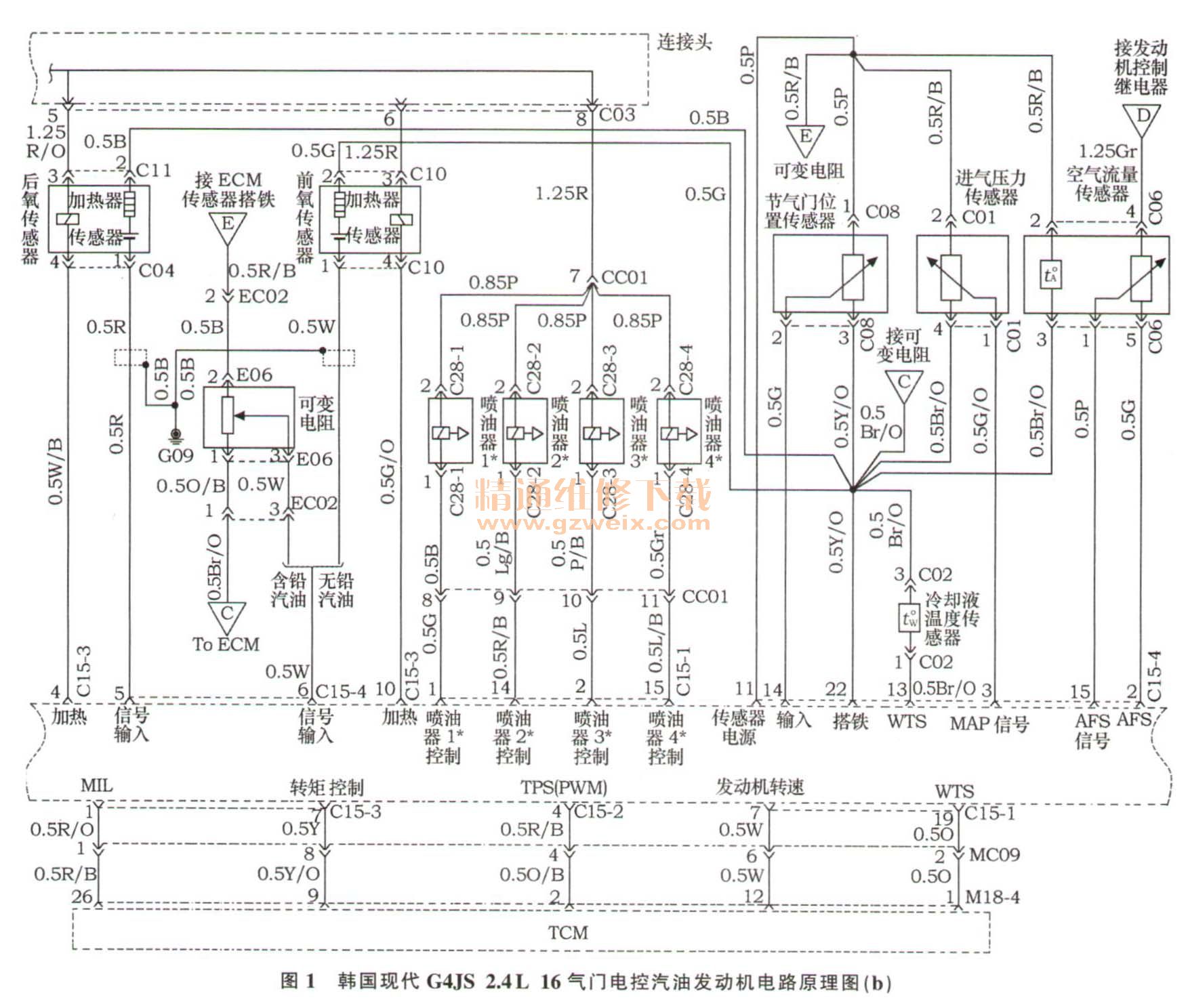

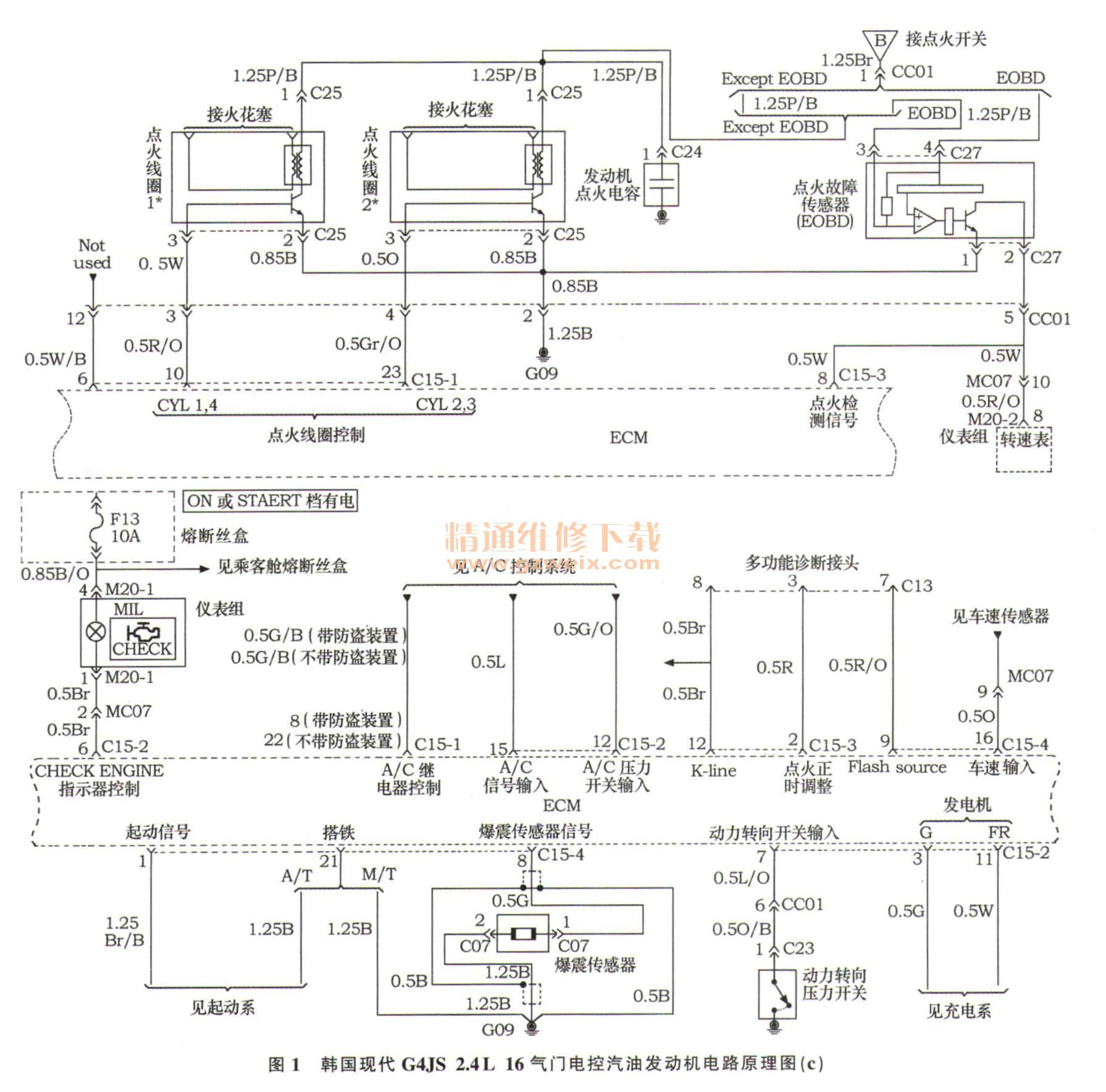

    自2001年开始江淮瑞风商务车投产以来，相继搭载了韩国现代G4JS 2.4 L8气门电控汽油发动机（现代电控系统）、韩国现代G4JS 2.4 L16气门电控汽油发动机（现代电控系统）、国产HFC4GA 1 2.4 L16气门电控汽油发动机（德尔福电控系统）、国产HFC4GA3 2.0 L16气门电控汽油发动机（德尔福电控系统）、韩国现代D4BH 2.5 L电控柴油发动机（现代电控系统）以及2.8 L柴油共轨发动机（博世电控系统）等。在这几款发动机中，相对来说韩国现代G4JS 2.4 L16气门电控汽油发动机电路原理图比较复杂，笔者对现代G4JS 2.4 L16气门电控汽油发动机电路原理图展开分析，望能够给广大汽车维修人员在实际工作中提供帮助。韩国现代G4JS 2.4 L16气门电控汽油发动机电路原理图见图1。特别提示：文中所述的ECM和ECU均为发动机电子控制单元，文中叙述为ECU，而在本文电气原理图中却是ECM。

   韩国现代G4JS 2.4 L16气门电控汽油发动机电控系统主要由传感器、电子控制单元（ECU）、执行器组成。其主要传感器有：空气流量传感器、进气温度传感器、进气压力传感器、冷却液温度传感器、爆震传感器、氧传感器、节气门位置传感器、曲轴位置传感器、凸轮轴位置传感器；执行器主要有：1、4缸点火线圈，2、3缸点火线圈，燃油泵，发动机控制继电器，活性炭罐电磁阀，点火电容等。

    1 发动机电子控制单元供电电源电路分析

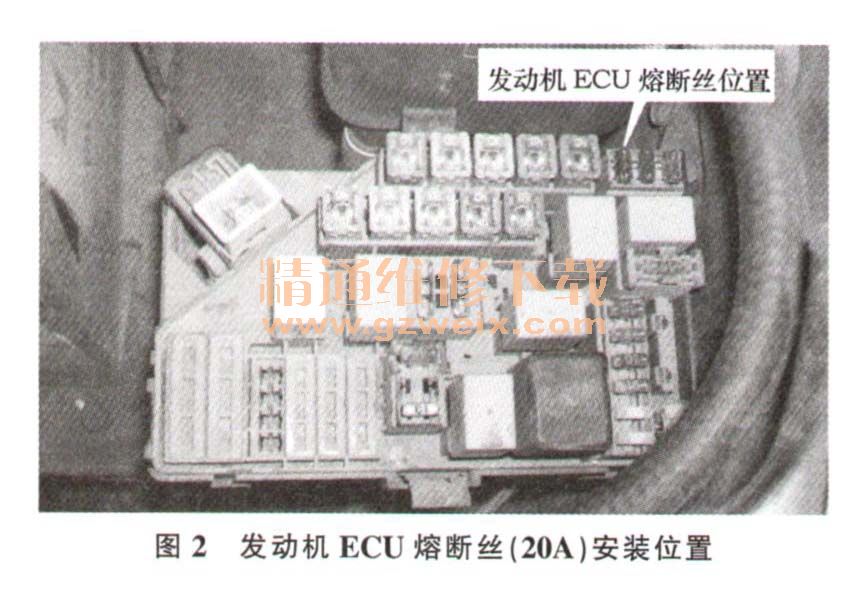

    1.1发动机电子控制单元记忆电源（即30常火）通过图1a可以看出，发动机电子控制单元记忆电源由发动机舱熔断丝/继电器盒3号熔断丝（即ECU20 A熔断丝）供给，通向发动机ECU的C15-4连接器的端子10, ECU熔断丝安装位置见图2。

    1.2发动机电子控制单元ON档电源
    通过图1a可以看出，发动机ECU ON档电源分为两路：一路直接受点火开关控制，通向发动机ECU的C15一连接器端子12；其另一路受发动机控制继电器控制，经发动机控制继电器的端子3通向ECU的C15-1连接器端子12与端子25，发动机控制继电器安装位置位于仪表工作台右侧（即手套箱内侧），如图3所示。

    1.3发动机电子控制单元搭铁线
通过图1a可以看出，发动机ECU搭铁线由ECUC15-1连接器的端子13、26，经发动机搭铁点G09搭铁。
