3 转向柱开关中心SZL组件构成
转向柱开关中心SZL主要由SZL电子装置、卷簧盒、转向信号灯组合开关、刮水器组合开关、光学转向角传感器构成，如图7所示。其中SZL电子装置只能整体更换，其它各组件（例如卷簧盒或组合开关杆）不能拆卸或更换。
3.1光学转向角传感器
3.1.1光学传感器
光学传感器安装在印刷电路板上，主要部件包括发光二极管、光缆单元、代码盘、光电晶体管，具体见图5。
3.1.2发光二极管和光缆单元
发光二极管和光缆单元任务是从上方照射代码盘。光线通过每个凹槽都形成一个光照区，并向下照射到代码盘上，根据代码盘的纹路决定是否允许光线通过。
3.1.3光电晶体管
在转向柱开关中心光学传感器的印刷电路板上，凹槽下方各有4个光电晶体管，探测穿过代码盘的光学信号，并通过光电晶体管转化为电信号。
3.1.4转向角光学探测工作原理
1）探测转向角速度。如图8所示，代码盘每个光照区域产生一个4位的数字代码，数字代码连续排列后形成12位数字代码，并通过各个数字代码的变化确定转向角速度。
2）转向角探测过程。转向角探测过程如图9所示。发光二极管以脉冲宽度调制方式获得供电，且为光缆单元提供红外线。光缆单元将光线照射到代码盘上，光电晶体管接收光信号，并通过电子装置处理后转化为信号1或0，12个光电晶体管的信号汇集在一起形成数字代码。移位存储器接收数字代码，并将其持续发送至转向柱开关中心的电子装置。
3.2转向盘
如图10所示，转向盘内装有以下组件：转向盘加热装置，定速巡航控制系统按钮组件，安全气囊单元，偏离车道报警系统振动执行机构，转向盘电子装置，电话／收音机按钮组件，喇叭按钮。
3.3转向盘按钮组件
1）行驶功能按钮组件。转向盘带有一个用于动态定速巡航控制系统DCC或具有停车和起步功能主动定速巡航控制系统ACC的按钮组件，位于转向盘左侧（图11）。
翘板开关可向上或向下移动，没有采用卡槽设计方案，每次操作后，翘板开关都会返回静止位置。通过I/O按钮可使DCC和ACC处于准备工作状态或关闭功能，按压RES按钮（恢复）可调出和启用上次存储的车速值。
2）电话／收音机按钮组件。该按钮组件位于转向盘右侧（图12），可操作收音机或电话功能。通过模式按钮可在各音频源间进行切换，通过操作翘板开关＋或一可调节收音机音量，通过操作滚花轮（向上或向下旋转）可选择各个广播电台，按压滚花轮可存储所选广播电台。

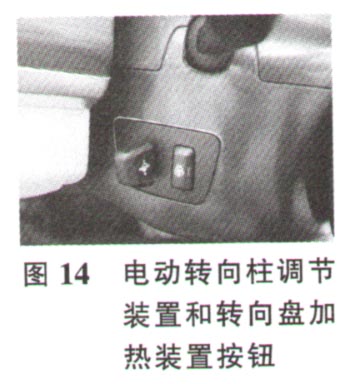

3）转向柱调节装置和转向盘加热装置按钮。转向柱调节装置电路见图13，按钮可以向4个方向推移（图14）。转向柱开关中心对按钮状态进行分析，并将其发送至脚部空间模块，该信号必须通过FlexRay传输至中央网关模块。从此处通过K-CAN2将信号发送至脚部空间模块，并根据信号控制转向柱调节电动机。
注意：脚部空间模块是电动转向柱调节装置的中央控制单元，使用记忆功能时，可在脚部空间模块内调出或存储转向柱的位置。
转向盘加热装置按钮由转向柱开关中心的电子装置进行分析。如图15所示，电子装置通过LIN总线请求接通／关闭转向盘加热装置。转向盘加热装置带有一个NTC电阻，用于调节转向盘加热装置的温度，转向盘电子装置监控其功能。
