宝马加装随车记录仪表，加装前准备工作说明

来源：汽车维修技师作者：佚名 2015-06-02 09:25:46

    加装套件：66 21 2 359 955BMW Advanced Car Ey。车头摄像头加装套件；66 21 2 359 954 BMW高级汽车车头、倒车摄像头加装套件，不适用干敞篷车（Cabrio ） : 66 21 2288 545倒车摄像头升级套件，不适用于敞篷车（Cabrio ）。

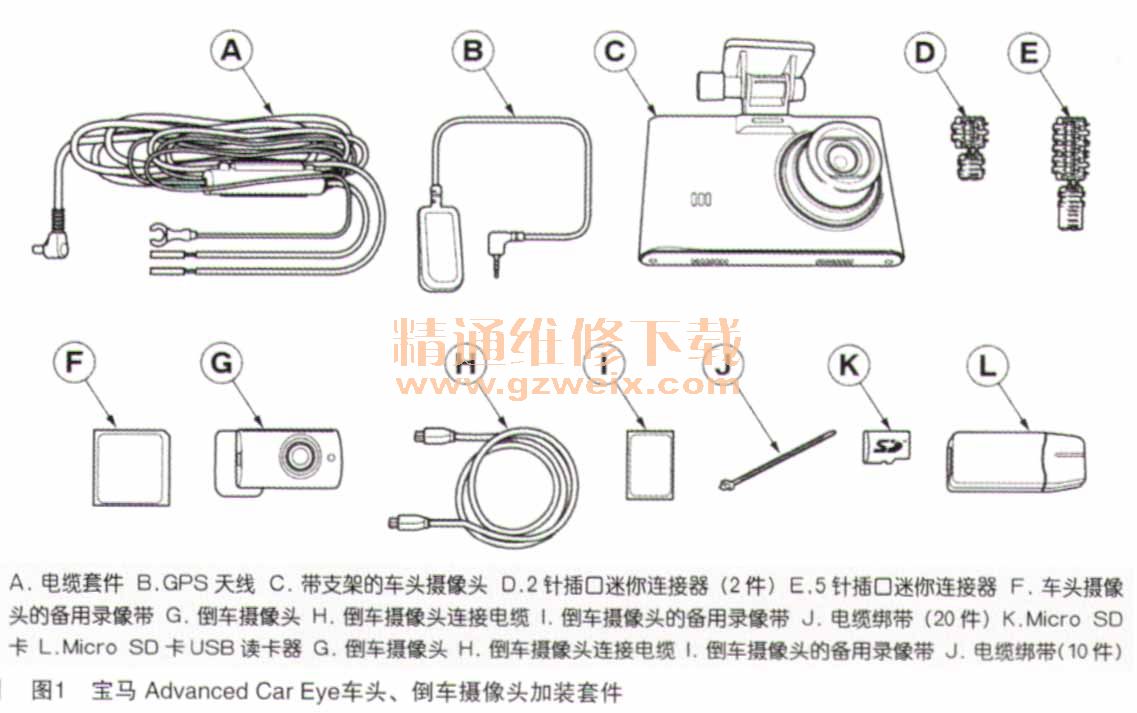

    1．加装套件部件
    加装套件部件如图1所示。

    2.准备工作

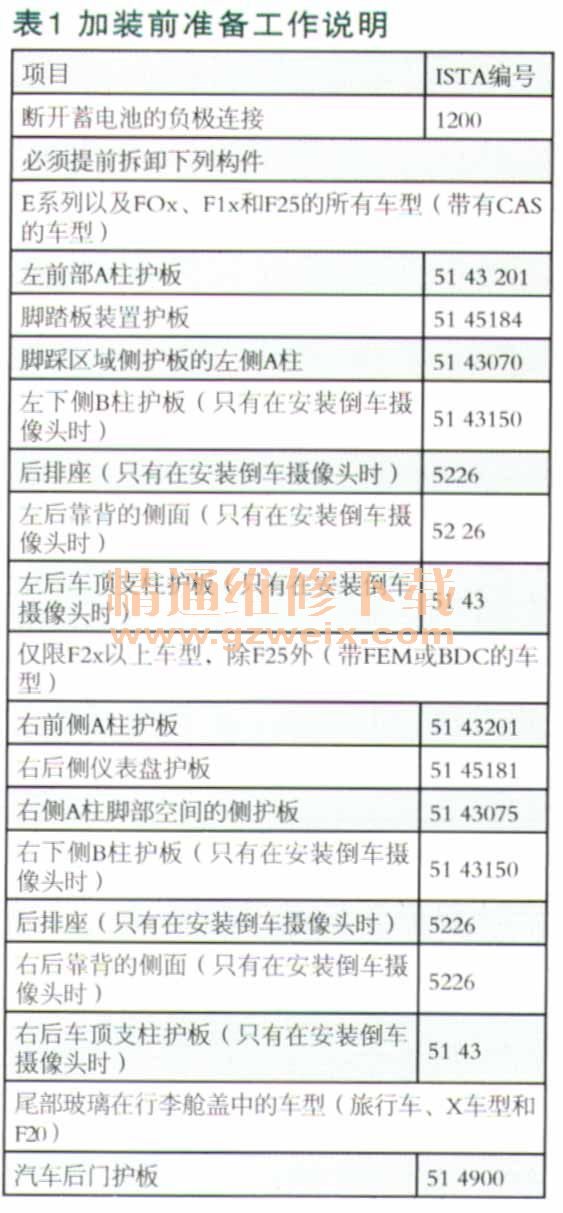

    准备工作如表1所示。

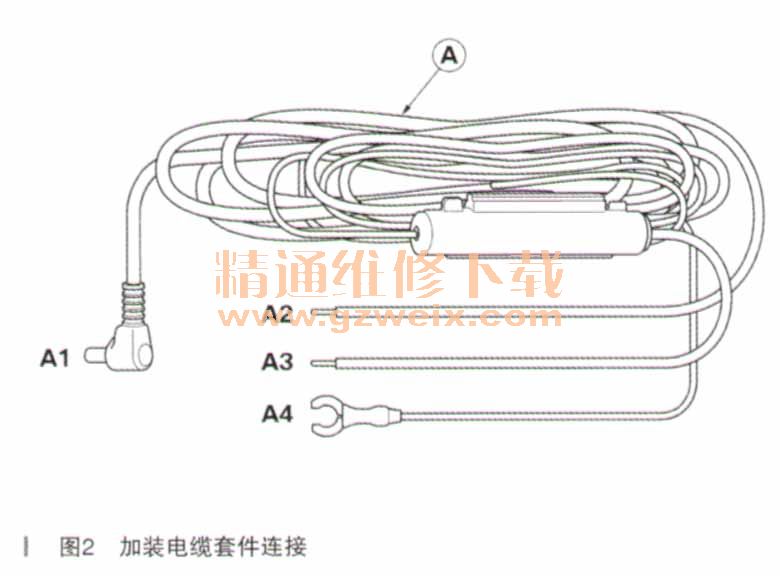

    3．加装电缆套件连接

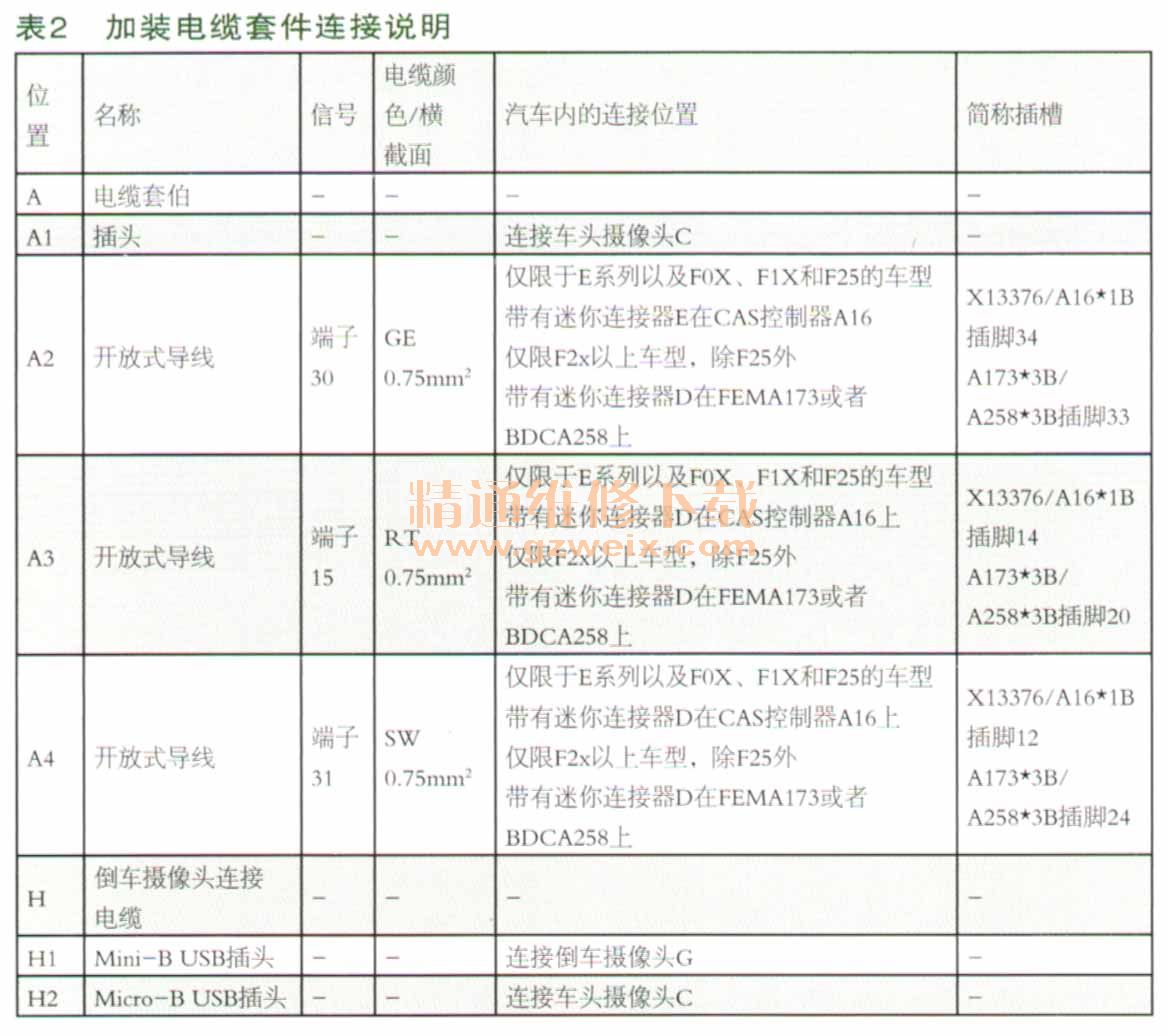

    加装电缆套件连接如图2、表2所示。

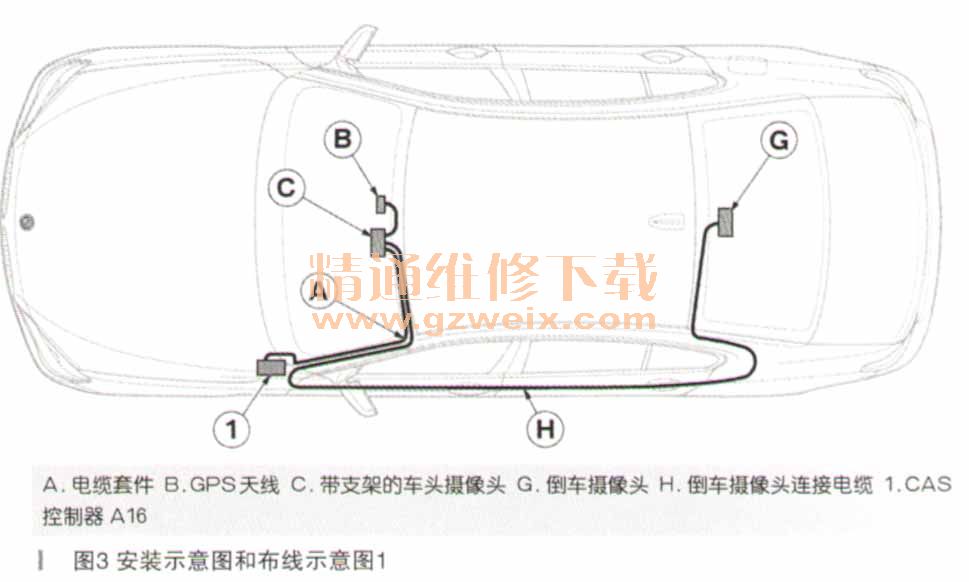

    4.E系列以及FOx， Flx和F25的车型安装示意图和布线示意图
    安装示意图和布线示意图，如图3所示。

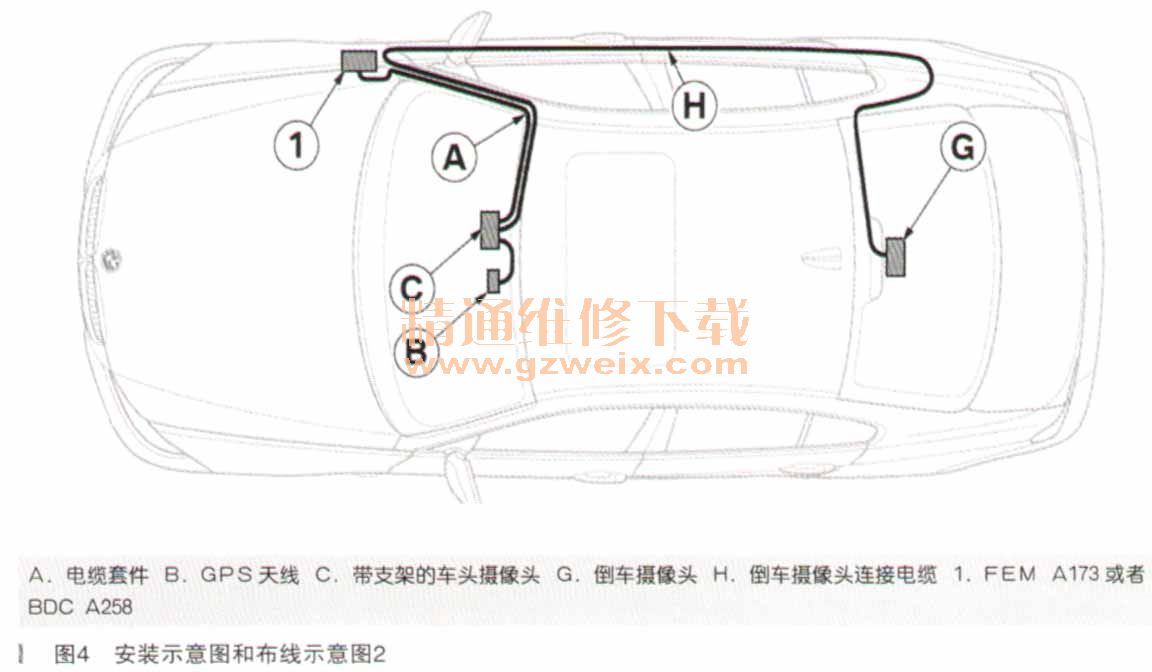

    5. F2x以上，除F25外车型的安装示意图和布线示意图
    安装示意图和布线示意图如图4所示。

    6．安装

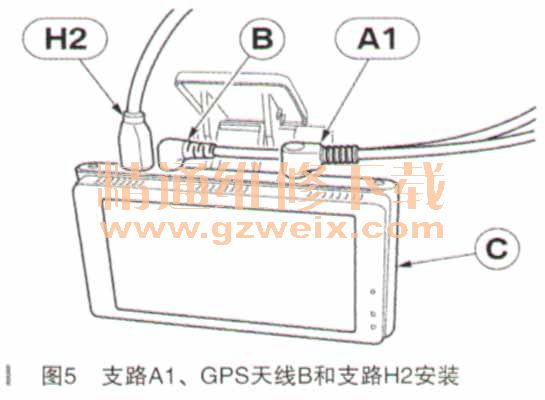

    支路A1、GPS天线B和支路H2（可选）插在车头摄像头C上，如图5所示。

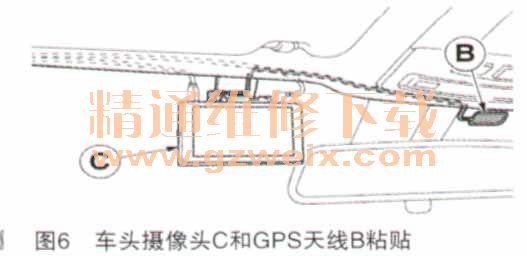

    车头摄像头C不允许限制驾驶员的视线。在安装车头摄像头C之后，所有按键、插头和SD卡槽必须处于可以方便使用的位罗。粘贴范围需要清洁并无脂。加工温度至少为20℃以上。车头摄像头C和GPS天线B粘贴在前玻璃上，如图6所示。
