一、AJR发动机电控系统概述

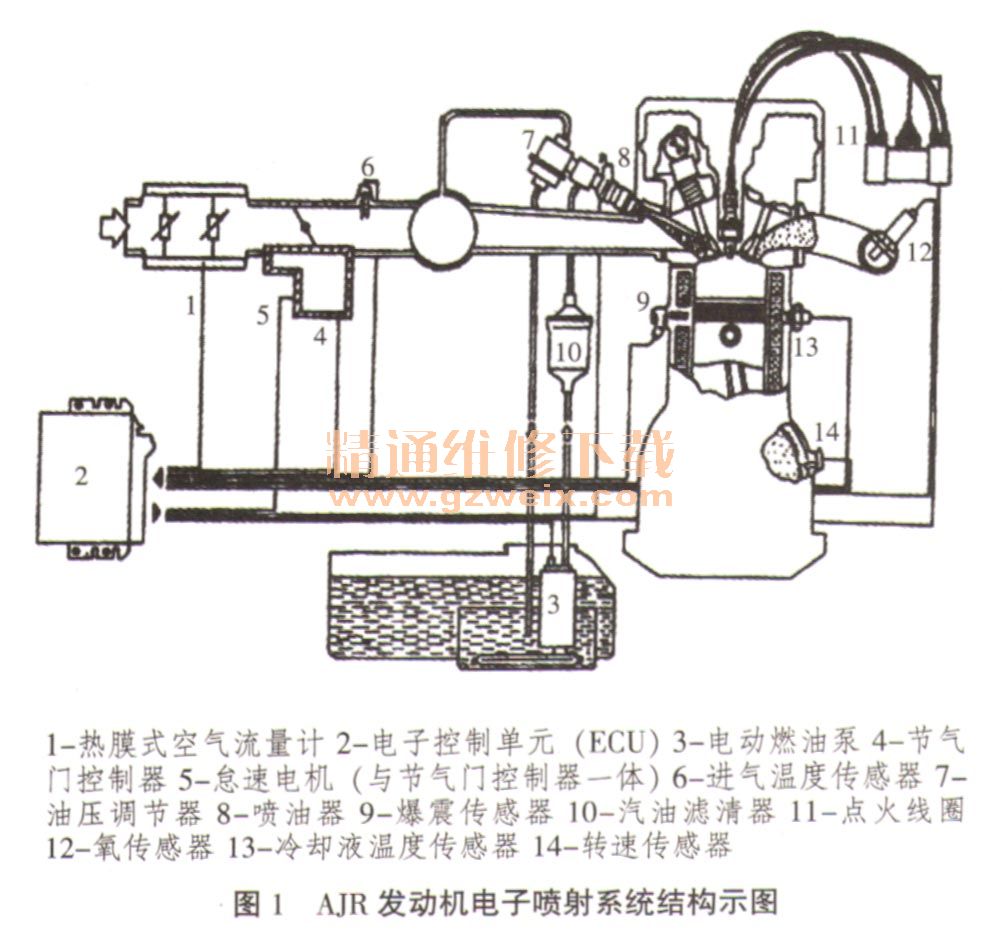

    桑塔纳2000 GSi型轿车采用的AJR发动机电子控制系统，属空气质量检测式电子喷射系统。即采用空气流量计来检测发动机的进气量，它和转速传感器一起，将进气量信号和转速信号输入ECU，供ECU计算出基本喷油量，ECU再根据其它如冷却液温度传感器、节气门控制器等各种检测发动机工况的传感器传来的信号，计算出修正喷油量。最后，由ECU发出指令，驱动喷油器的开启，向各缸提供发机运转时所需的喷油量，保持发动机在各种工况下能够获得最佳的可燃混合气，发出最匹配的动力。AJR型发动机电子喷射系统结构如图1所示。

    从图1中可以看到各种传感器，比如空气流量计1、节气门控制器4（含怠速电位计、怠速开关、节气门位置电位计）、进气温度传感器6、冷却液温度传感器13，氧传感器12，爆震传感器9和转速传感器14。各传感器把采集到的发动机运转工况信号输入ECU，经ECU计算后发出指令，控制点火线圈、喷油器和怠速电机等执行器工作。
    AJR发动机电子控制系统从结构上也可以分为控制系统、供油系统、进气系统和电子点火系统，AJR发动机电子控制系统各主要部件在车上的位置，如图2所示。

    AJR发动机采用德国M3 -8 -2电子控制系统。其基本结构与桑塔纳AFE发动机电子控制系统相同，只是在功能上有更大的扩展。图3所示为AJR M3-8-2电子控制系统的组成示意图。
