新款奔驰C级车加装照明登车护板

来源：汽车维修技师作者：佚名 2015-02-17 06:59:33

    加装说明：首先向大家说明一下，照明登车护板的加装并不适用所有新款奔驰C级车，车型205.0（205.012/047/064/086/087）不日车型205.2（205.212/247/264/286/287）是不适合本加装方式的。

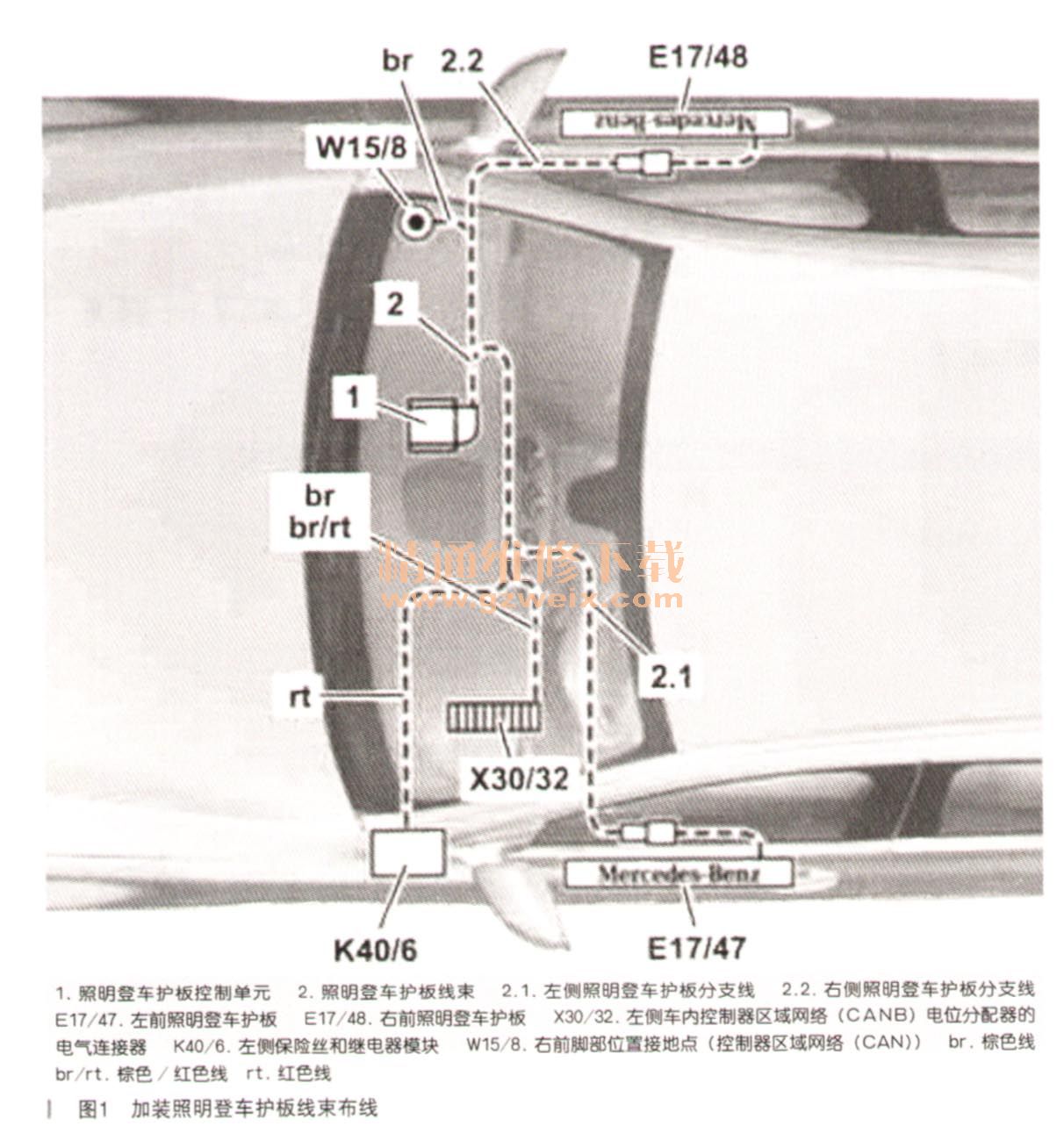

    加装步骤：首先确定新款奔驰C级车加装照明登车护板线束的布线走向，如图1所示。

    1．向后移动驾驶员座椅和前排乘客座椅，断开蓄电池接地线，拆下左前和右前内侧车门槛。

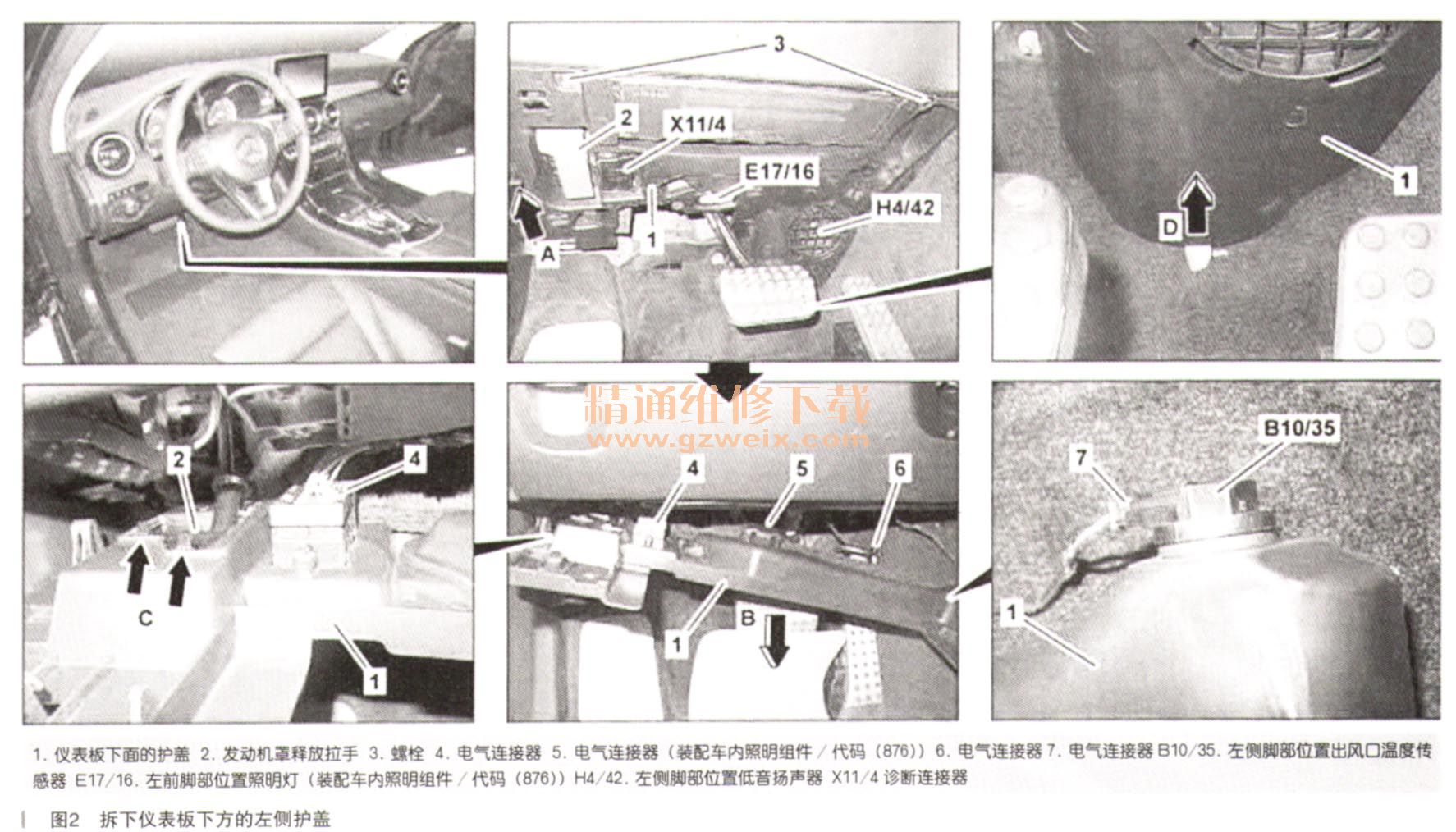

    2．拆下仪表板下方的左侧护盖（如图2所示）。

      （1）拆下螺钉／螺栓；
      （2）松开仪表板下方护盖（箭头A）和下部（箭头B），直至可够到电气连接器；
      （3）断开电气连接器；
      （4）松开发动机罩释放拉手（箭头C），从仪表板下方护盖上向后拆下；
      （5）将仪表板下方护盖和固定片从地板覆盖层（箭头D）上脱开并拆下。

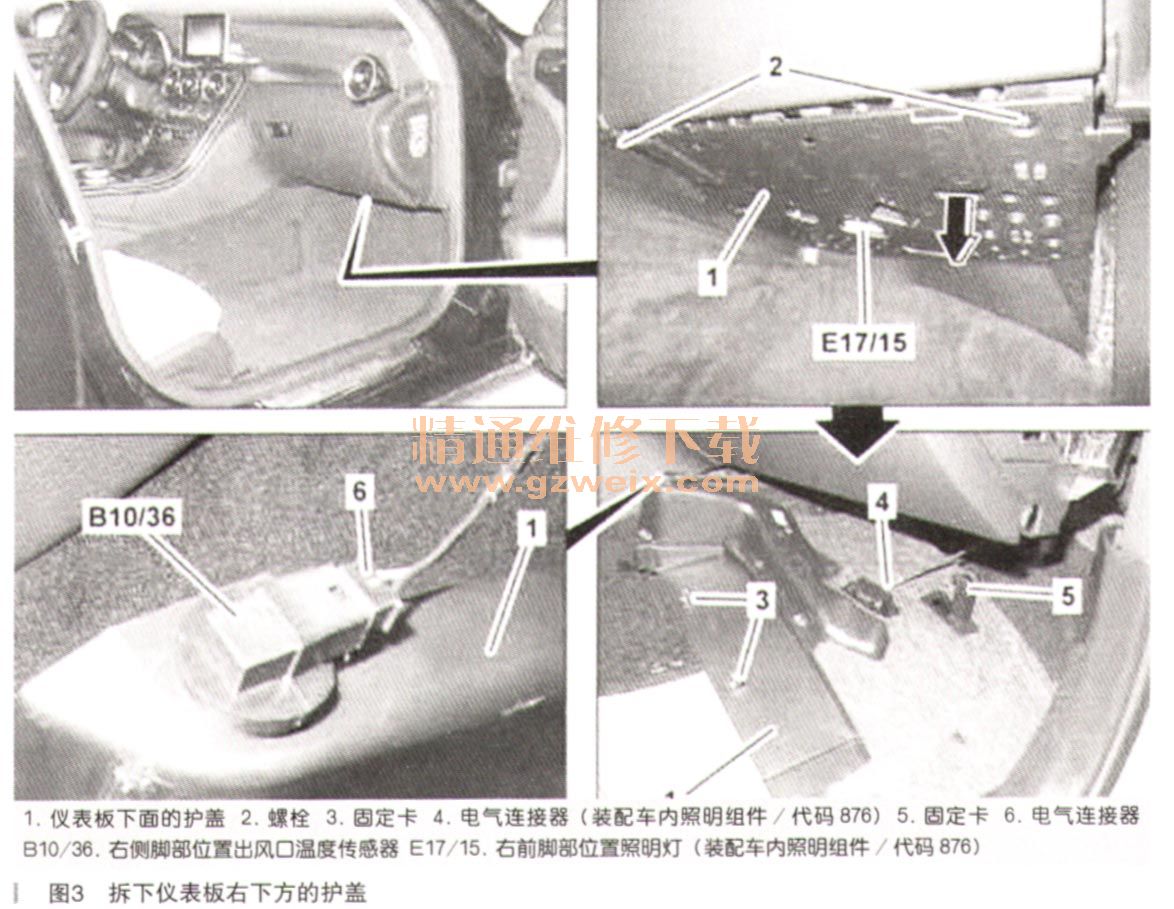

    3．同样方法拆下仪表板右下方的护盖，如图3所示。

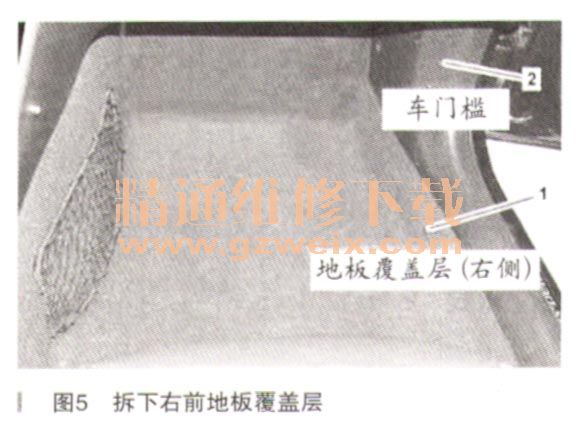

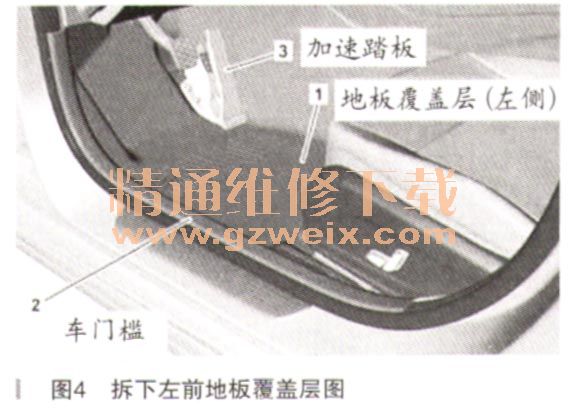

    4．拆下左前地板覆盖层和拆卜右前地板覆盖层，如图4、图5所示。
