（1）清洁车门槛接触面的阴影区域。
      （2）将载体箔片从右前照明登车护板（E17/48）上拆下。
    注意：随后安装期间注意导向装置。
      （3）将右前照明登车护板
  （E17/48）置于纵梁上并均匀按压。
      （4）将右前照明登车护板
  （E17/48）电线的黑色2针连接器与右前照明登车滑板分支线的黑色2针插头相连。
      （5）将制作的电气连接器卡入电缆管道中。
      （6）通过车身折边将右前照明登车护板（E17/48）的电线铺设到纵梁上并用胶带固定就位。
      （7）用胶带将右前照明登车护板（E17/48）的电线固定在纵梁的适当位置。
    7．加装照明式登车护板控制单元。

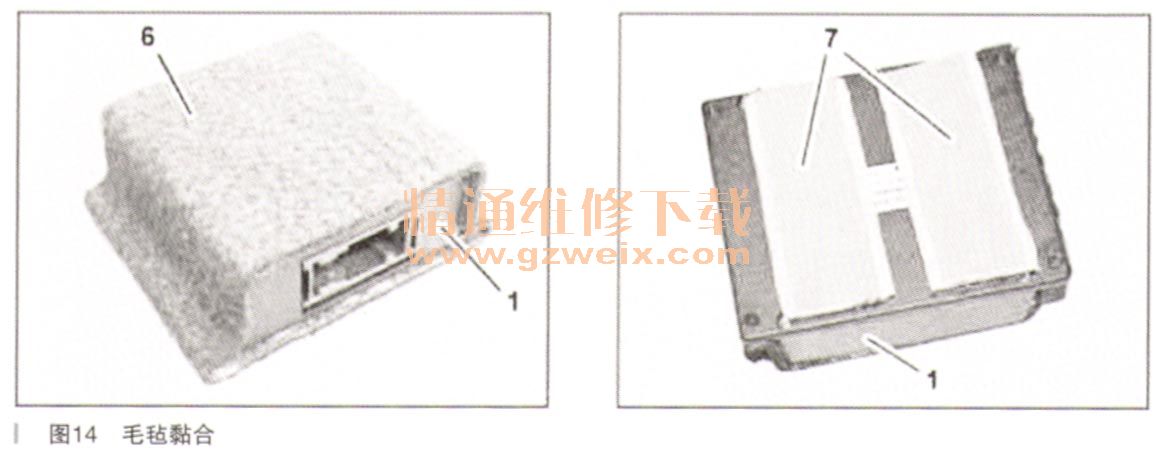

      （1）将毛毡戮合带茹合到照明登车护板控制单元的上侧，如图14所示。

      （2）将尼龙搭扣钻合到照明登车护板控制单元的下侧。
      （3）将载体箔片从照明登车护板控制单元的尼龙搭扣上拆下。
      （4）将照明登车护板控制单元黏合到搁脚板上。
      （5）将搁脚板置于前排乘客脚部位置。

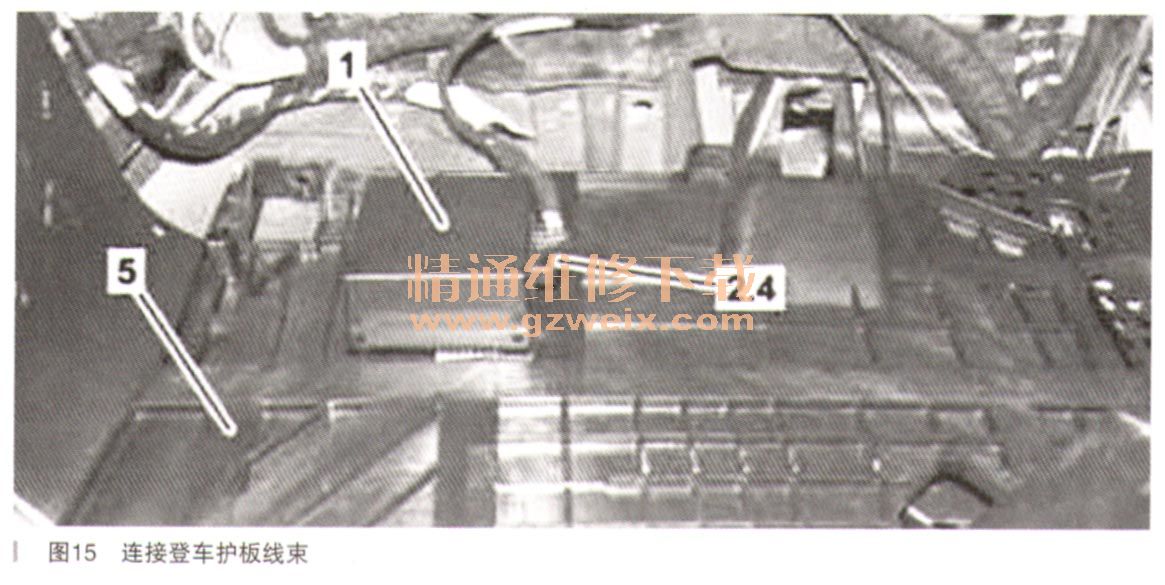

    （6）将照明登车护板线束的黑色18针连接器与照明登车护板控制单元相连，如图15所示。

    8．安装剩余零部件，恢复车辆。进行功能检查。
    左前照明登车护板（E17/47）和右前照明登车护板（E17/48 ）的功能检查：左前照明登车护板（E 17/47）通过打开左前车门开启，而右前照明登车护板（E17/48）通过打开右前车门开启。左前照明登车护板（E17/47）、右前照明登车护板（E17/48），在打开相应车门5min后自动关闭。
    至此，所有的加装步骤到此结束。
