七、奥迪系列轿车（2006年款）空调电路原理图
    奥迪A4、A4L系列轿车全自动空调控制系统内的自诊断系统故障诊断方法、数据流的测试与诊断数据等必备的诊断和故障排除方法基础知识掌握以后，进一步与本节提供的电路图配合，任何空调系统的故障均会迎刃而解的。

（一）全自动空调控制系统电路原理图的有关说明
    1．导线颜色的字母组合含义说明
    在奥迪A4，A4L系列轿车全自动空调控制系统电路中，各种导线颜色的字母组合含义说明如下：
    Ws----白色sw----黑色ro----红色br----褐色gn----绿色bl----蓝色gr----灰色1i----淡紫色ge----黄色or----橘黄色rs----粉红色

    2．其他说明
    在奥迪A4、A4L系列轿车全自动空调控制系统电路中，标有不同数量“＊”符号的含义说明如下：
    ＊----仅用于带可加热式后坐椅的车辆。
    ＊＊----适用于2006年起的车辆，基本型车辆有效电路图。
    ＊＊＊----熔丝从30 A提高到35A，适用于2006年起以后车型的车辆。

（二）全自动空调控制系统控制单元、熔丝电路原理图
1．电路原理图

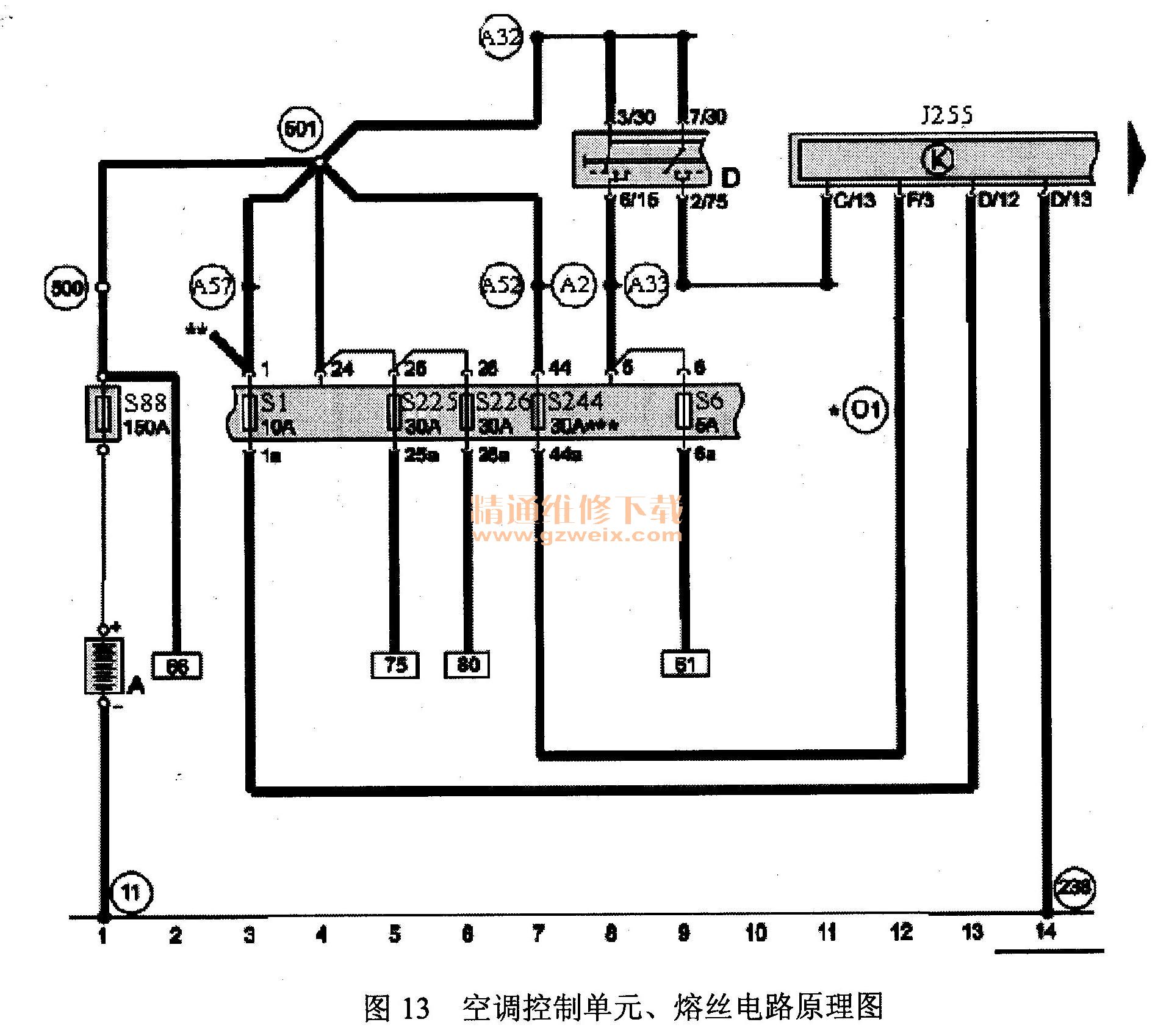

奥迪A4、A4L系列轿车全自动空调控制单元、熔丝电路原理图如图13所示。

    2．电路元器件及其位置说明
    图13中各数字或数字与字母组合含义（所代表零部件或元器件）说明如下：
    A----蓄电池；D----点火启动开关；J255----Climatronic控制单元；S1----熔断器架／继电器板上的熔丝；S6----熔断器架／继电器板上的熔丝；S88----片状熔丝；S225----熔断器架上的熔丝；S226----熔断器架上的熔丝（后窗玻璃加热装置）；S244----熔断器架上的熔丝；O1----正极连接（30），在坐椅加热导线束中；11----蓄电池箱中的接地点；238一接地连接1，车内导线束中；500一继电器板上的螺栓连接1 （30）；501----继电器板上的螺栓连接2 （30）；A2----正极连接（15），在仪表板导线束中；A32----正极连接（30），在仪表板导线束中；A33----连接（75），在仪表板导线束中；A52----正极连接2 （30），在仪表板导线束中；A57----正极连接3 （30），在仪表板导线束中。

（三）全自动空调控制系统控制单元、中央风门、速滞压力风门、空气内循环风门电路原理图
    1．电路原理图

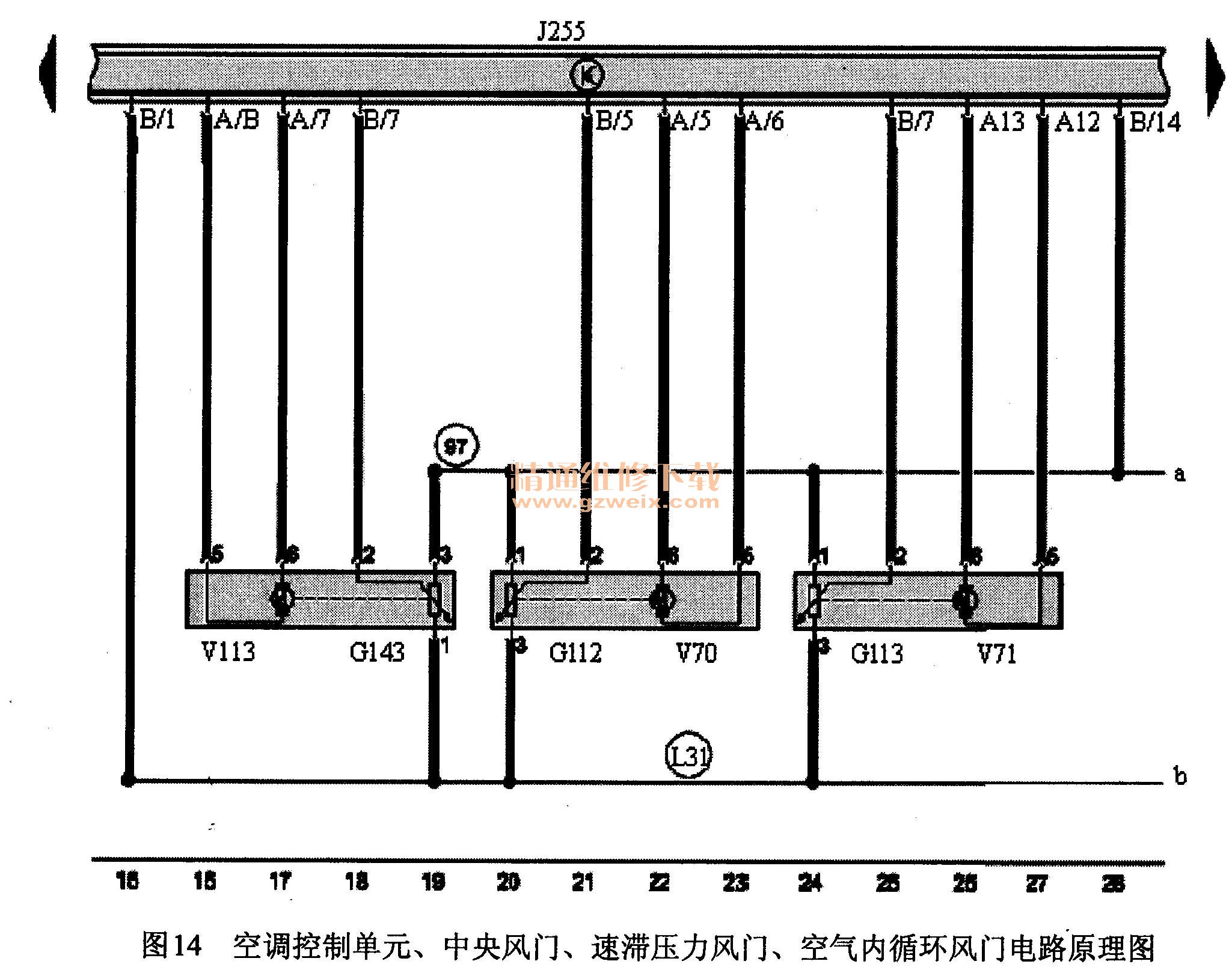

    奥迪A4、A4L系列轿车全自动空调控制单元、中央风门、速滞压力风门、空气内循环风门电路原理图如图14所示。

    2．电路元器件及其位置说明
    图14中各数字或数字与字母组合含义（所代表零部件或元器件）说明如下：
    G112----中央风门伺服马达电位计；G113----速滞压力风门伺服马达电位计；G143----空气内循环风门伺服马达电位计；V70----中央风门伺服马达；V71----速滞压力风门伺服马达；V113----车内空气循环风门伺服马达；J255-Climatronic控制单元；L31----连接（5伏），在空调器导线束中；97----接地连接1，在空调器导线束中。

（四）全自动空调控制系统控制单元、除霜风门、温度风门电路原理图
    1．电路原理图

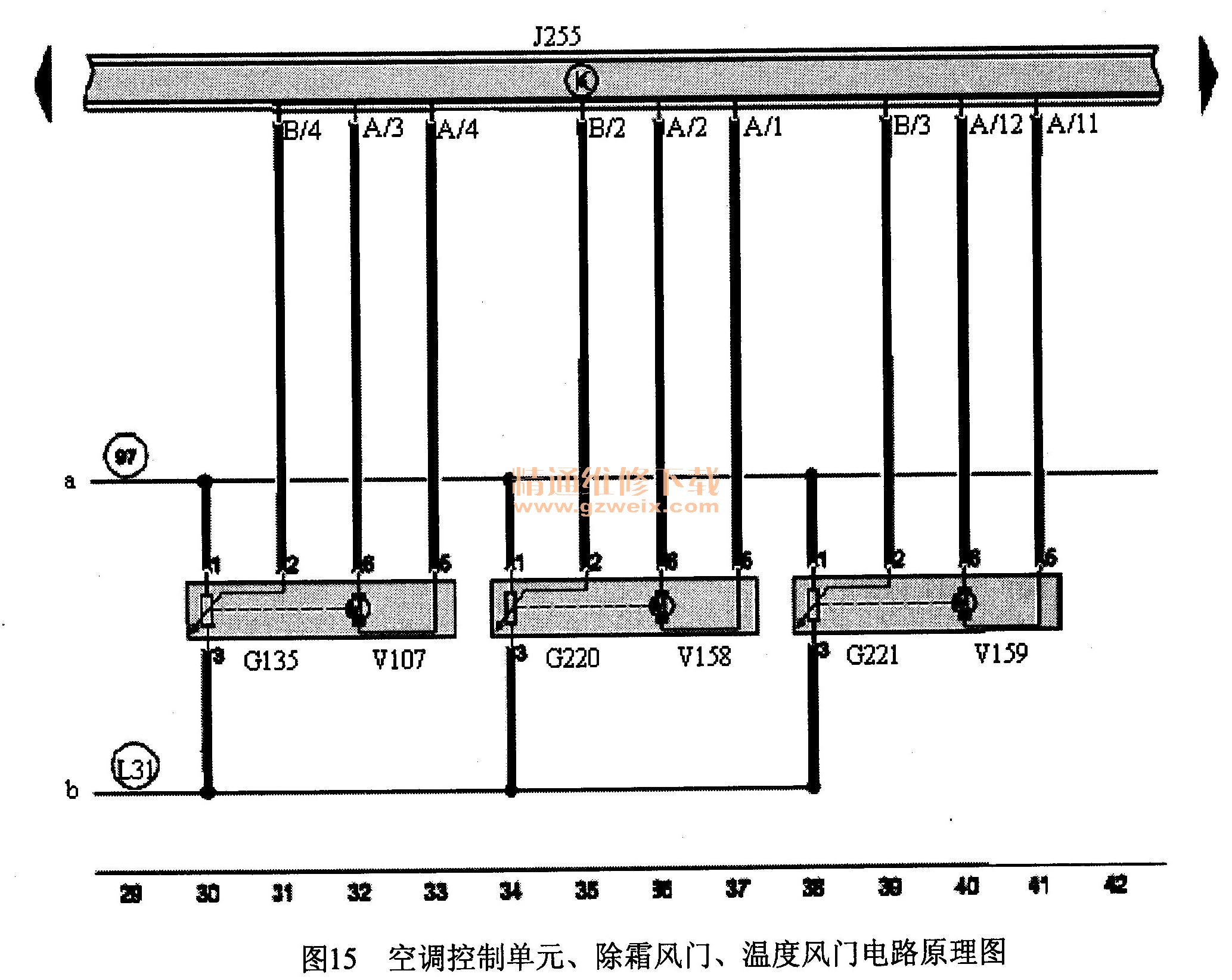

    奥迪A4、A4L系列轿车全自动空调控制单元、除霜风门、温度风门电路原理图如图15所示。

    2．电路元器件及其位置说明
    图15中各数字或数字与字母组合含义（所代表零部件或元器件）说明如下：
    G135----除霜风门伺服马达电位计；G220----左侧温度风门伺服马达电位计；G221----右侧温度风门伺服马达电位计；V107----除霜风门伺服马达；V158----左侧温度风门伺服马达；V159----右侧温度风门伺服马达；J255-Climatronic控制单元；L31----连接（（5伏），在空调器导线束中；97----接地连接1，在空调器导线束中。


（五）全自动空调控制系统控制单元、出风口温度传感器、阳光照射光电传感器电路原理图

1．电路原理图

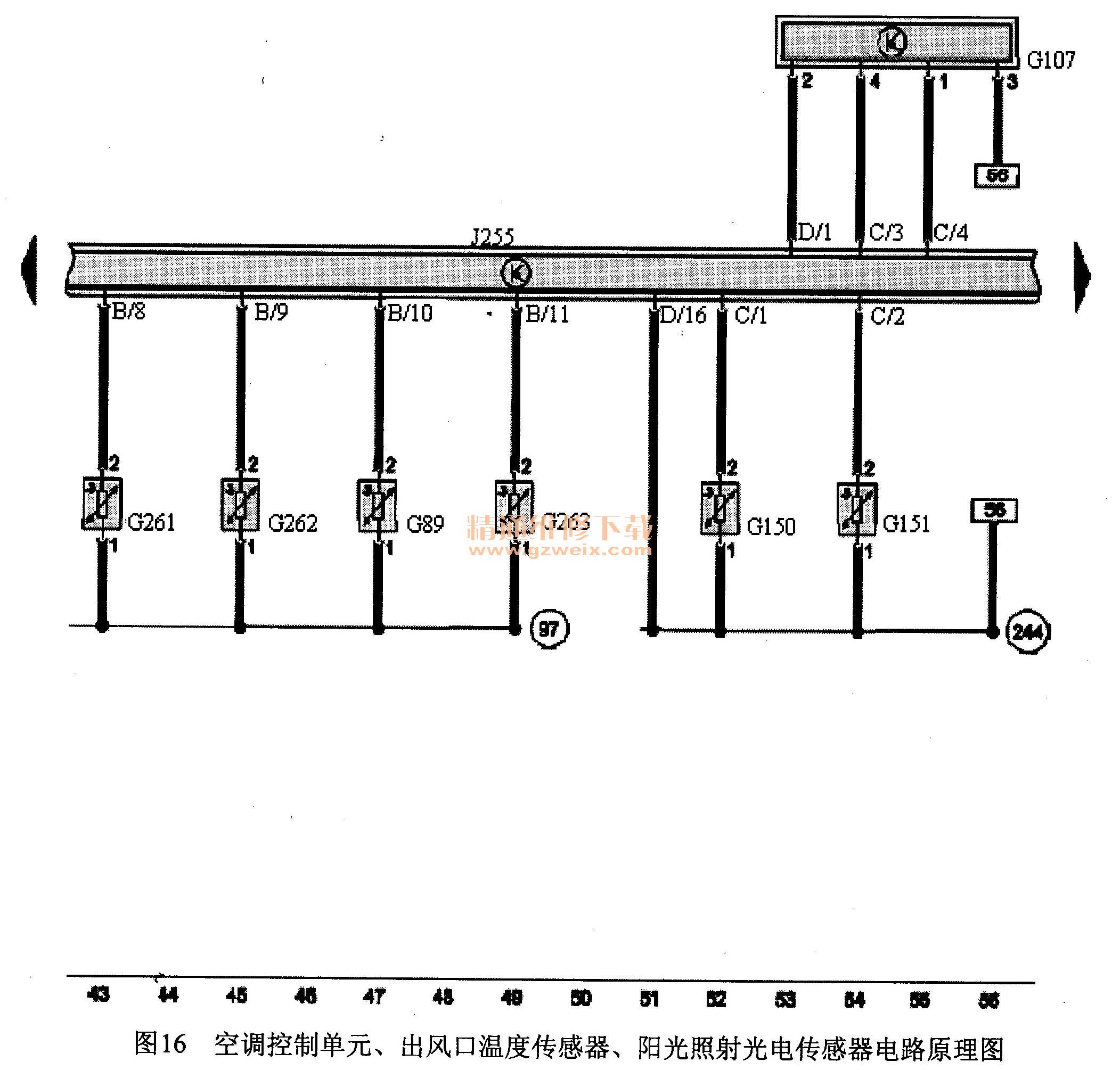

奥迪A4、A4L系列轿车全自动空调控制单元、出风口温度传感器、阳光照射光电传感器电路原理图如图16所示。

    2．电路元器件及其位置说明
    图16中各数字或数字与字母组合含义（所代表零部件或元器件）说明如下：
    G89----新鲜空气进气道温度传感器；G107----阳光照射光电传感器；G150----左侧出风口温度传感器；G151----右侧出风口温度传感器；G261----左侧脚部空间出风口温度传感器；G262----右侧脚部空间出风口温度传感器；G263 -蒸发器出风口温度传感器；J255----Climatronic控制单元；97----接地连接1，在空调器导线束中；244----接地连接（传感器接地），在Climatronic自动空调导线束中。

（六）全自动空调控制系统控制单元、高压传感器、空气质量传感器、可加热式后窗玻璃、空调压缩机调节阀电路原理图

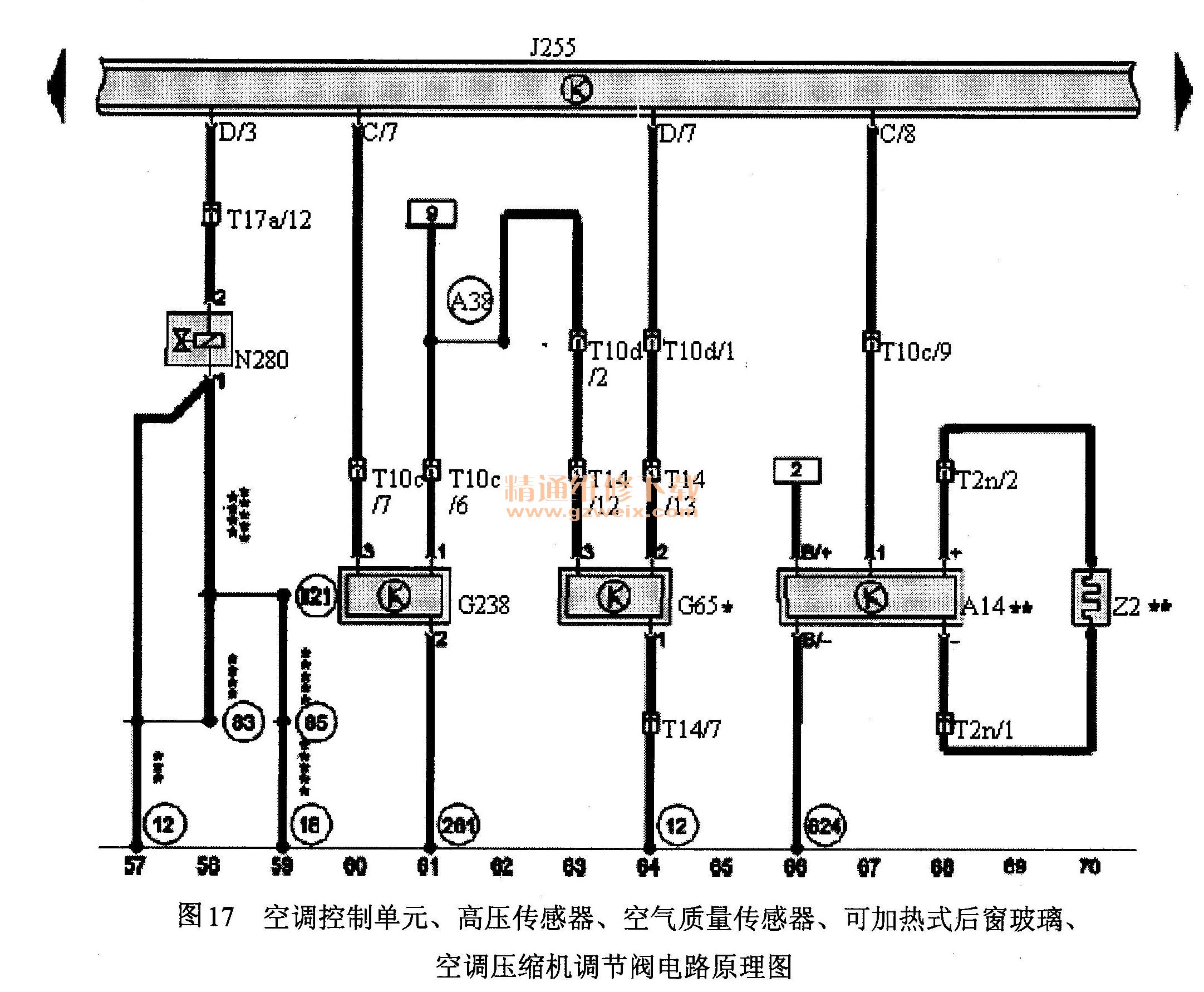

    奥迪A4、A4L系列轿车自动空调控制单元、高压传感器、空气质量传感器、可加热式后窗玻璃、空调压缩机调节阀电路如图17所示。

2．电路元器件及其位置说明
    图17中各数字或数字与字母组合含义（所代表零部件或元器件）说明如下：
    A14----风挡玻璃加热装置变压器；A38----正极连接2 （15a），在仪表板导线束中；G65----高压传感器；G238----空气质量传感器；J255----Climatronic控制单元；N280----空调压缩机调节阀；T2n----2芯插头连接，在风挡玻璃加热装置变压器附近；T10c----10芯紫色插头连接，左侧A柱接线板；T10d----10芯灰色插头连接，左侧A柱接线板； T14----14芯黑色插头连接，在发动机舱内左侧；T17e----17芯白色插头连接，排水槽电控箱接线板；Z2----加热式风挡玻璃；12----发动机舱内左侧接地点；18----发动机缸体上的接地点；83----接地连接1,在右前导线束中；85----接地连接1，在发动机舱导线束中；121----接地连接2，在右前导线束中；261----接地连接，在可加热式喷嘴导线束中；624----启动蓄电池附件的接地点。
＊----仅用于带空气质量传感器的车辆；＊＊----仅用于带风挡玻璃加热装置的车辆；＊＊＊----横断面可能为6.0；＊＊＊＊----仅用于发动机标识字母BHF、BBK；＊＊＊＊＊----仅用于标识字母为BNS的发动机。

（七）全自动空调控制系统控制单元、新鲜空气鼓风机、太阳能电池、可加热后窗玻璃电路原理图
    1．电路原理图
    奥迪A4、A4L系列轿车全自动空调控制单元、新鲜空气鼓风机、太阳能电池、可加热后窗玻璃电路原理图如图18所示。

2．电路元器件及其位置说明
    图18中各数字或数字与字母组合含义（所代表零部件或元器件）说明如下：
    B248----连接2（可加热后窗玻璃），在车内空间导线束中；C18----车窗玻璃天线抗干扰滤波器；C20----太阳能电池；J9----可加热后窗玻璃继电器；J126----新鲜空气鼓风机控制单元；J255-Climatronic控制单元；T17----17芯深棕色插头连接，左侧A柱接线板；V2----新鲜空气鼓风机；Z1----可加热后窗玻璃；33----右侧仪表板后面的接地点；44----左侧A柱下部的接地点；81----接地连接1，在仪表板导线束中；238----接地连接1，车内导线束中；347----接地连接，在车顶导线束中；653----左侧D柱上的接地点；654----右侧D柱上的接地点；
    ＊----仅用于带太阳能天窗的车辆＊＊----对旅行车，见适用的旅行车后部电路图。

（八）全自动空调控制系统控制单元、组合仪表中的控制单元电路原理图
1．电路原理图

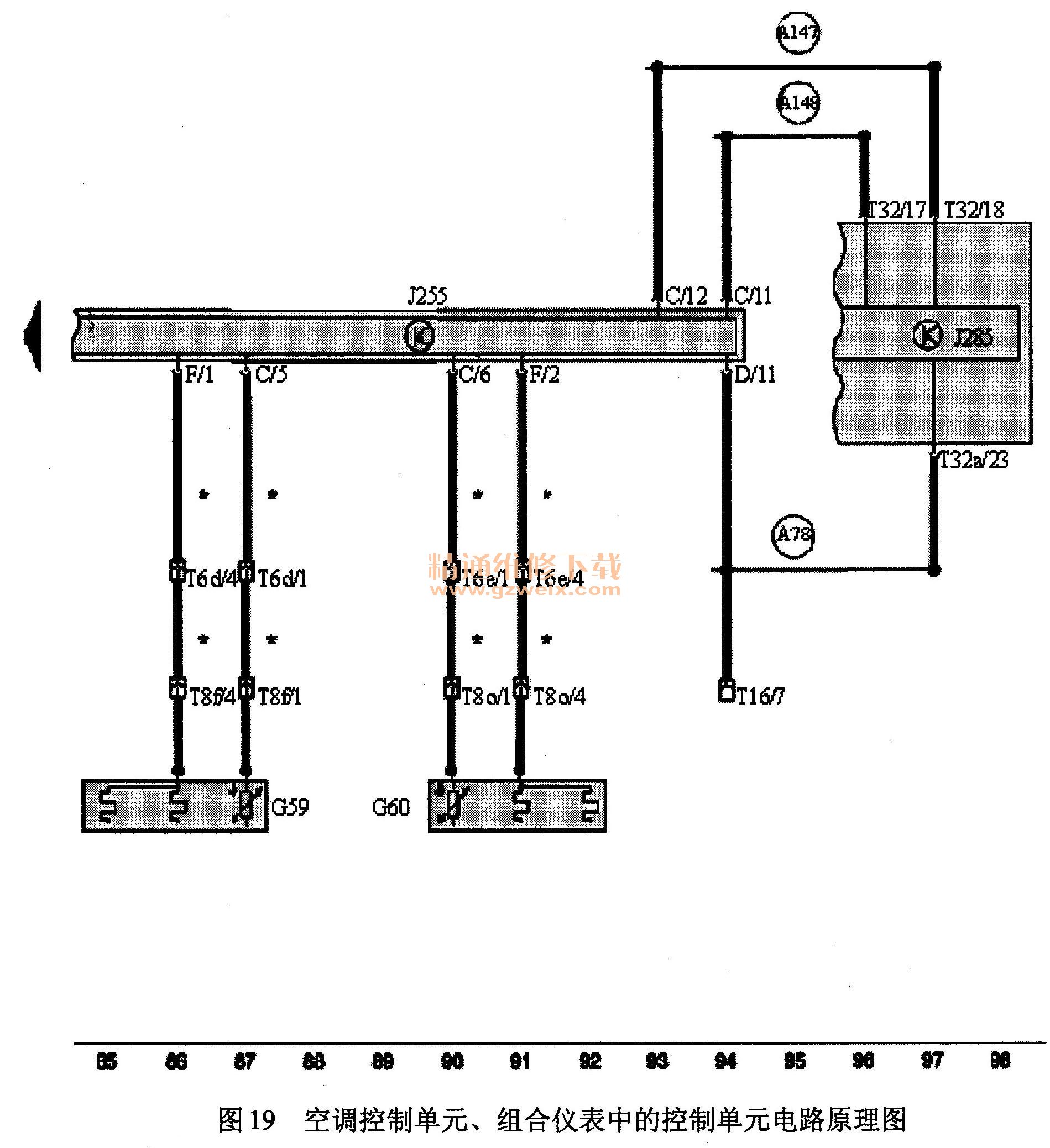

    奥迪A4、A4L系列轿车全自动空调控制单元、组合仪表中的控制单元电路原理图如图19所示。

    2．电路元器件及其位置说明
    图19中各数字或数字与字母组合含义（所代表零部件或元器件）说明如下：
    A76----连接（K诊断导线），在仪表板导线束中；A146----连接（舒适／便利功能CAN总线，高速），在仪表板导线束中；A147----连接（舒适／便利功能CAN总线，低速），在仪表板导线束中；G59----驾驶员坐椅温度传感器；G60----副驾驶员坐椅温度传感器；J255----Climatronic控制单元；J285----仪表板中的控制单元；T6d----6芯绿色插头连接，驾驶员坐椅电缆接线板；T6e----6芯绿色插头连接，副驾驶员坐椅电缆接线板；T8f----8芯插头连接，在驾驶员坐椅上，用于坐椅加热；T8g----8芯插头连接，在副驾驶员坐椅上，用于坐椅加热T16----16芯黑色插头连接，诊断插头T32----32芯蓝色插头连接，在组合仪表上T32a----32芯绿色插头连接，在组合仪表上。
＊----仅用于带可加热式坐椅的车辆。
