CAN-数据总线连接

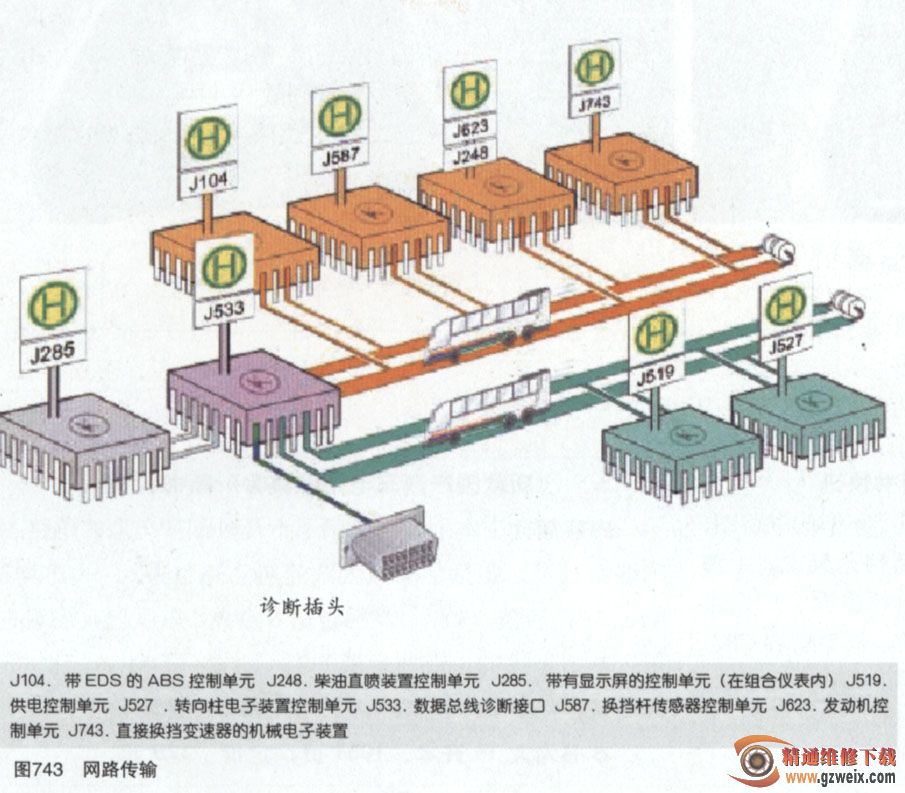

    下面的示意图（如图743所示）形象地表示出直接换挡变速器的机械电子装置在CAN一数据总线结构中的连接状况。

    诊断

    车辆诊断、测量、信息系统VAS5051为您提供如下两种工作模式：

    ·故障导航

    ·导航功能

    故障导航：在直接换挡变速器的“故障导航”中，有个检查表，使用这个检查表可以在工作状态对下面的传感器、执行元件和机械电子装置进行检查。在检查传感器和执行元件时，请注意VAS5051中的说明。

    传感器：

    G93-变速器机油温度传感器；

    G182-变速器输入转速传感器；

    G193-变速器液压压力传感器1；

    G194-变速器液压压力传感器2；

    G195-变速器输出转速传感器1；

G196-变速器输出转速传感器2；

G487-挡位调节器的位移传感器1

G488-挡位调节器的位移传感器2

G489-挡位调节器的位移传感器3

G490-挡位调节器的位移传感器4

    G501-输入轴1的转速传感器；

    G502-输入轴2的转速传感器；

    G509-多片式离合器的机油温度传感器；

G510-控制单元温度传感器。

    执行元件：

    N88-电磁阀1;

    N89-电磁阀2;

    N90-电磁阀3

    N91-电磁阀4;

    N92-电磁阀5;

    N110-换挡杆锁止电磁铁；

    N215-压力调节阀1；

    N216-压力调节阀2;

    N217一-压力调节阀3；

    N218-压力调节阀4;

    N233-压力调节阀5;

N371-压力调节阀6。

    机械电子装置：

    机械电子装置损坏；

    J743-机械电子装置挡位监控；

    J743-机械电子装置换挡监控；

J743-机械电子装置供电。

导航功能：在直接换挡变速器的“导航功能”中，有个检查表，该表用于检查机油油位。

    保养和维修

    对于大众02E变速器来说，厂家明确规定每60000km更换一次DCTF润滑油及压力滤清器。如使用条件恶劣，建议提前更换和保养。

    日常换油的准备工作：所需要的专用工具、维修专用设备（如图744所示）以及材料专用润滑油和压力滤清器（如图745所示）。
